德力西(DELIXI) 塑壳断路器 DZ20 3P
图片仅供参考
分享至

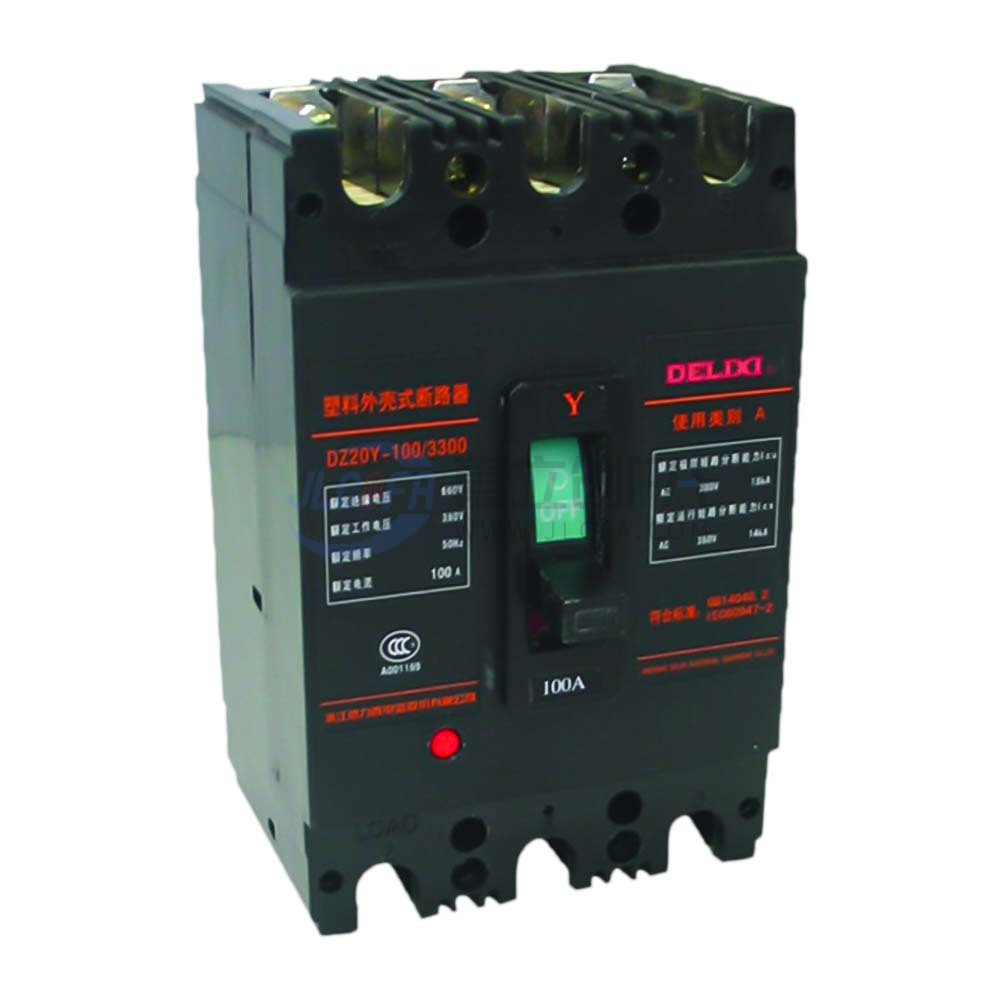

德力西(DELIXI) 塑壳断路器 DZ20 3P
产品型号
DZ20125012503
复制
品牌 德力西(DELIXI)
厂订号 DZ20125012503
描述 DZ20-1250/3300 1250A
已选属性 分断能力：65KA | 壳架等级：1250A | 接线方式：板前接线 | 操作方式：手动 | 安装方式：固定式 | 种类：塑壳断路器 | 脱扣器类型：热磁式 | 系列：DZ20 | 额定电流：1250A | 极数：3P
选购数量
商品总价 --
商品交期 -- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介

适用范围

适用于交流50／60Hz，额定绝缘电压800V及以下，额定工作电压690V及以下，额定电流1250A及以下的配电网络中。


产品功能

分配电能

对人提供间接接触保护

防止因设备绝缘损坏，产品接地故障电流而引起的火灾危险

线路和电源设备的过载，欠电压和短路保护

正常情况下可作为线路的不频繁转换和电动机的不频繁启动之用


符合标准

IEC 60947-2、GB14048.2


2 性能参数
DZ20（德力西）-塑壳断路器
型号额定电流In(A)最大额定电流(A)额定极限短路分断能力Icu(kA)额定运行短路分断能力Ics(kA)功率损耗
固定式
DZ20Y-10016/20/25/32/40/50/63/80/100100181430
DZ20J-100351835
DZ20G-1001005040
DZ20Y-225100/125/160/180/200/225225251940
DZ20J-225422550
DZ20G-2251005060
DZ20Y-400200/250/315/350/400400302375
DZ20J-400422585
DZ20G-40010050120
DZ20Y-630400/500/630630302395
DZ20J-6305025105
DZ20G-63010050120
DZ20-1250630/700/800/1000/125012506532.5240
控制电路参数
类型分励脱扣器电动机构
额定工作电压(V)UeAC(50Hz)230400230400
DC24110220--
保护特性
短路保护整定值
型号试验电流整定值准脱扣约定起始状态
配电保护电动机保护确度%时间s
DZ20Y/J/G-10010In12In±20<0.2脱扣冷态
DZ20Y/J/G-2255/10In12In
DZ20Y-40010In12In
DZ20J/G-4005In-±20<0.2脱扣冷态
DZ20Y/J/G-63010In-
DZ20-12504/7In-
保护用断路器反时限断开动作特性
保护类型额定电流范围基准温度特定电流整定倍数下的动作时间(电流值/起始状态)
约定不脱扣电流约定脱扣电流可返回
1.05In(冷态）1.3In(热态)3.0In(冷态）
配电保护型In<63A+30℃≥1h<1h5s
63A<In≤250A≥2h<2h8s
250A<In≤1250A≥2h<2h12s
1.01In(冷态)1.2In1.5In(热态)7.2In(冷态)
电动机保护型+40℃≥2h<2h≤4min4s<Tp≤10s
认证标准IEC60947-2GB14048.2
认证证书CCC


3 订货引导

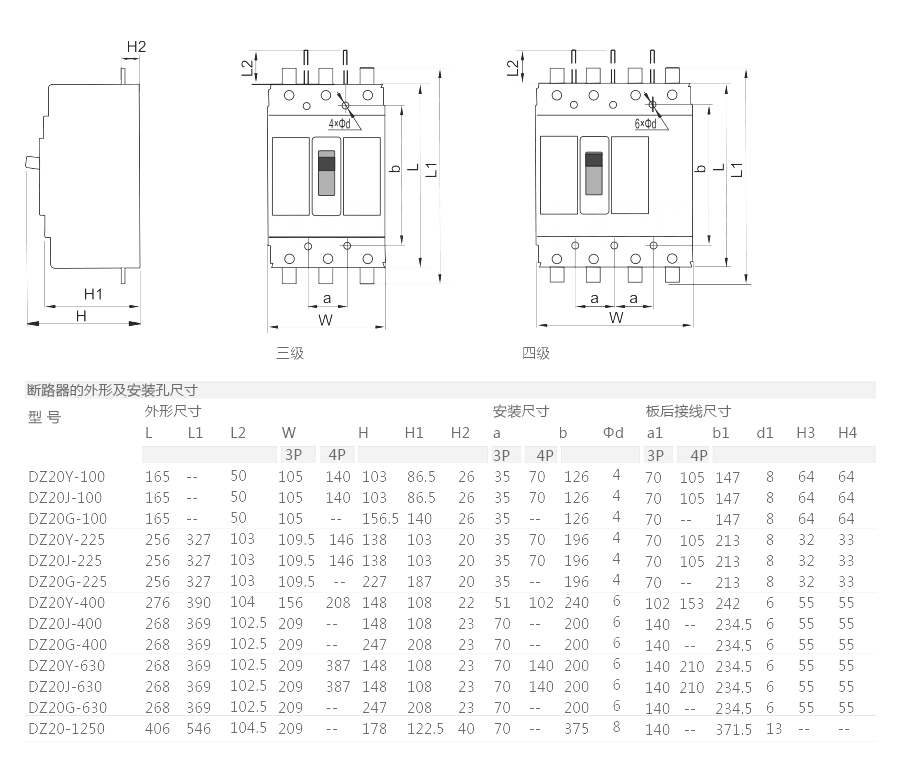

4 产品尺寸
