1、对输入到 QD62(E/D)中的脉冲进行计数。

2、通过外部控制信号可以对预置以及计数器功能进行选择。

3、可以将计数的当前值与匹配输出点设置值进行比较后，输出匹配信号。

4、通过顺控程序可以确认 QD62(E/D)的 I/O 信号、缓冲存储器状态。 此外，可以对计数的开始/停止、预置、计数器功能等进行选择。

(1) 可以进行宽范围计数(计数值可以在-2147483648～2147483647 的范 围内显示) 计数值以 2 通道的带符号 32 位二进制数存储。

(2) 可以进行最高计数速度的切换 在 QD62D 中，可以在 500k/200k/100k/10k 之间切换；在 QD62 及 QD62E 中，可以 在 200k/100k/10k 之间切换，因此即使是对于平缓的上升沿/下降沿脉冲也不会发 生计数错误。

(3) 可以对脉冲的输入进行选择 脉冲输入可以在单相 1 倍增/单相 2 倍增/2 相 1 倍增/2 相 2 倍增/2 相 4 倍增 /CW/CCW 中选择。

(4) 可以选择计数器形式 可以从以下计数器形式中任选 1 个。 (a) 线性计数器形式 可以在-2147483648～2147483647 的范围内计数，如果超出了计数范围将检 测出溢出。 (b) 环型计数器形式 在环型计数器上限值、下限值之间重复进行计数。

(5) 可以进行匹配输出 可以通过预先设置任意的匹配输出点，将其与当前值进行比较，如果匹配则输出 ON/OFF 信号，启动中断程序。

(6) 可以从 4 种计数器功能中选择 可以从以下功能中选择 1 种使用。 (a) 锁存计数器功能 当输入该功能的信号时对计数器的当前值进行锁存。 (b) 采样计数器功能 从该功能的信号输入开始，对预先设置时间内输入的脉冲进行计数。 (c) 周期脉冲计数器功能 在输入该功能的信号期间，在预先设置的各个时间对计数器的当前值以及上 一次值进行存储。 (d) 计数禁用功能 在计数允许指令为 ON 的状态下如果输入该功能信号将使脉冲计数停止。

(7) 通过外部控制信号可以进行预置功能/计数器功能的选择 通过对外部端子的预置端子/功能·启动端子施加电压，可以进行预置功能/计数 器功能选择。

(8) 通过应用软件包的方便设置 准备有另售的应用软件包(GX Configurator-CT)。 虽然并非一定要使用应用软件包，但通过应用软件包，可以在画面上进行初始设 置及自动刷新设置，在减少了顺控程序容量的同时，还可方便地进行设置状态及 动作状态的确认。

(9) 可以进行外部输出部分的保险丝熔断检测 对外部输出部分进行保险丝熔断检测，通过输入信号 X 以及模块的显示 LED 进行 通知。

QD62(DC 输入漏型输出类型)

QD62E(DC 输入源型输出类型)

QD62D(差动输入漏型输出类型)

*1: 计数速度切换设置是通过智能功能模块开关进行的。

*2: 计数速度受脉冲的上升沿、下降沿时间影响。计数速度如订货引导所示。应注意在对上升沿、下降沿时间长的 脉冲进行计数时可能会出现错误计数。

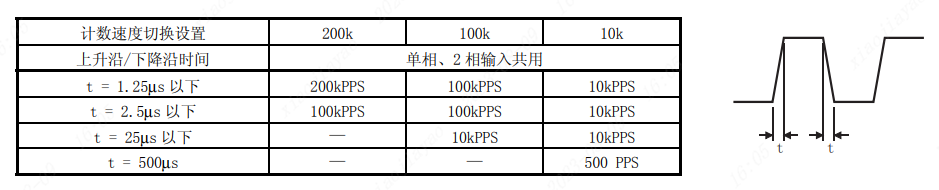

QD62E、QD62

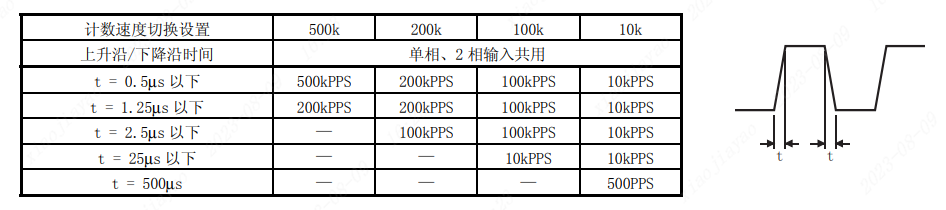

QD62D
