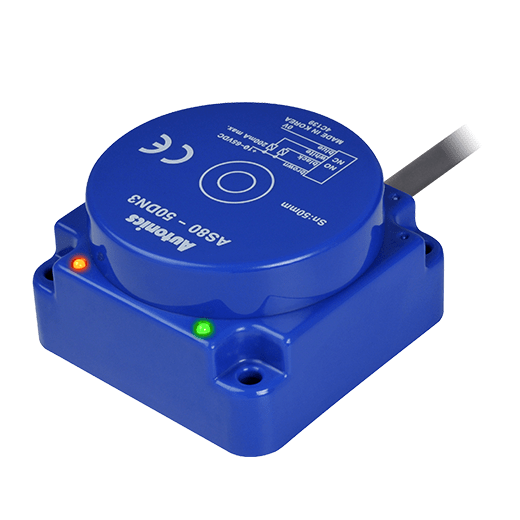

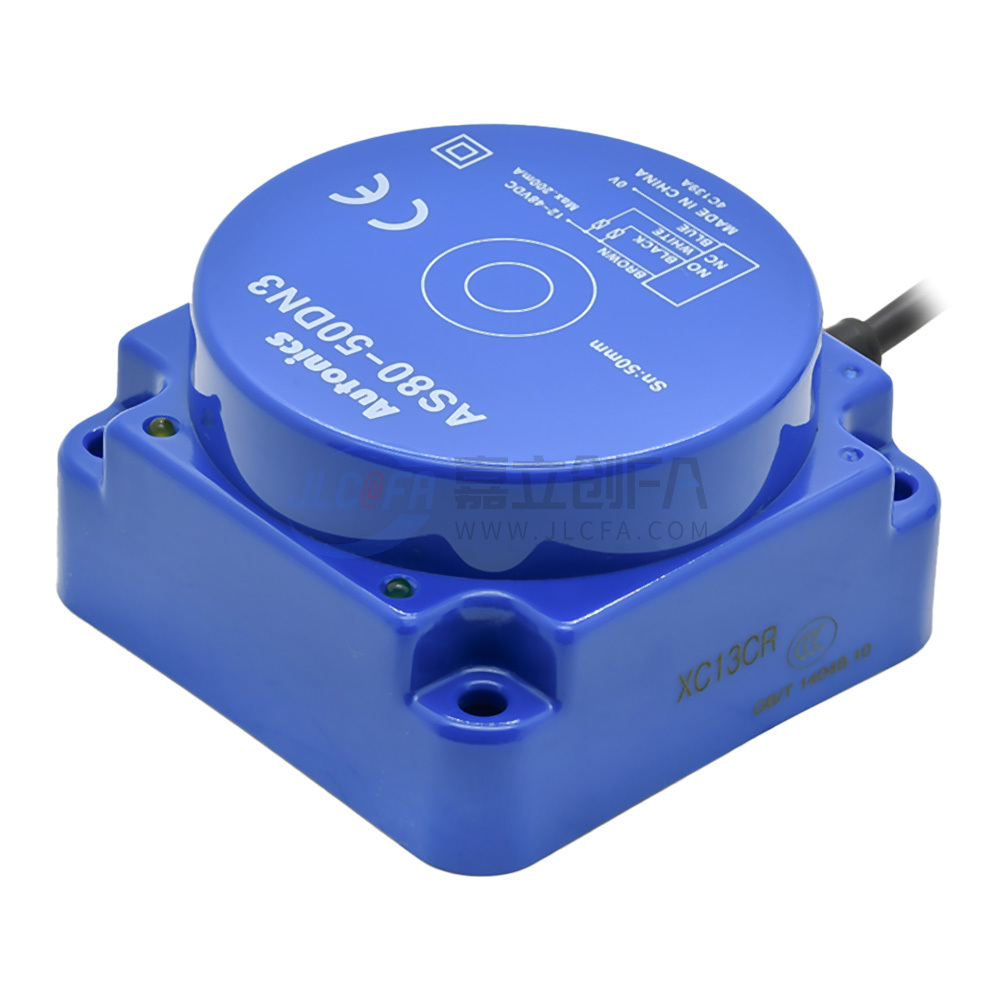

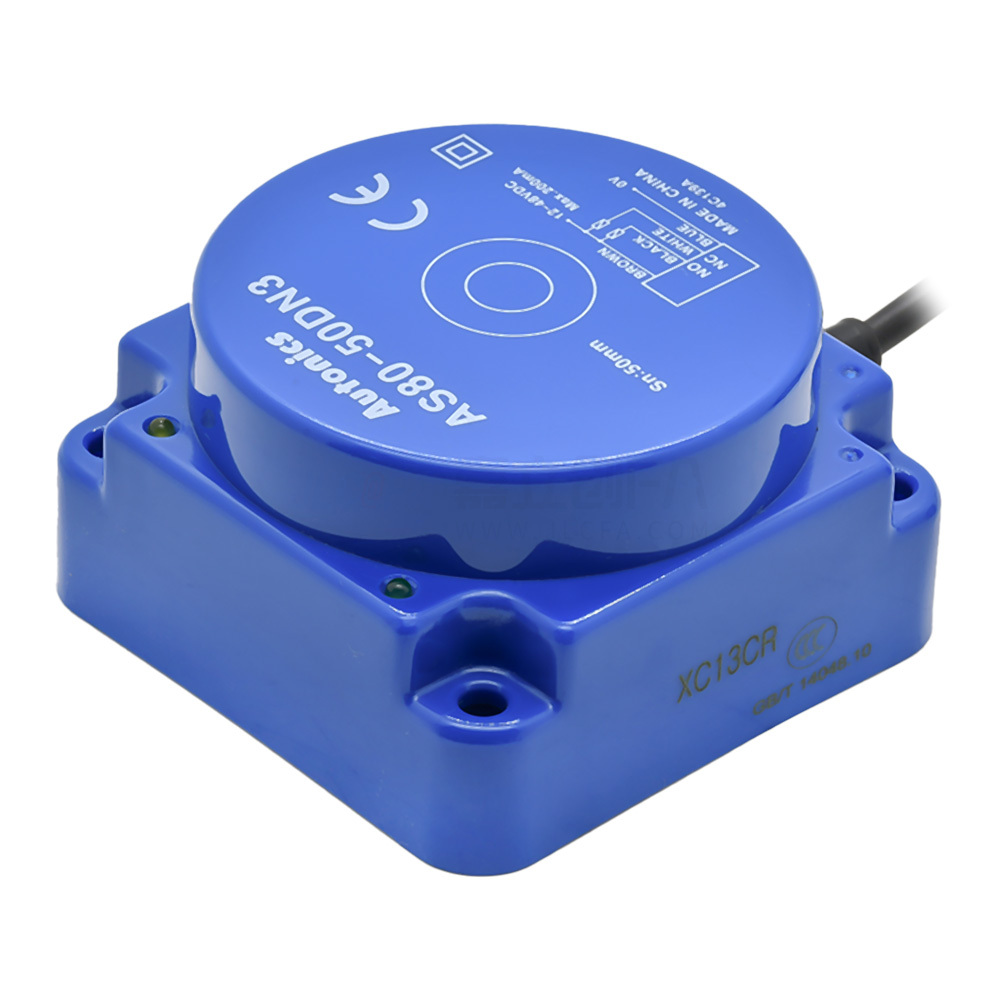

1 产品简介

AS系列方形电感式接近开关具有50mm的长检测距离和出色的抗干扰性。接近开关能够同时进行常开+常闭输出，为用户提供便利和灵活性。

2 产品特点

特点1：50mm 长检测距离

特点2：采用专用IC,实现优良的抗干扰性能

特点3：内置浪涌保护电路, 反极性保护电路和过流保护电路

特点4： 电源电压：12-48 VDC(工作电压：10-65 VDC)

特点5：同时输出(常开+常闭)

特点6：电源指示灯(绿色 LED)和动作指示灯(红色 LED)

特点7：IP67防护等级(IEC规格)

3 性能参数

安装方式	上面检测型
型号	AS80-50D
检测面长度	80 mm
检测距离	50 mm
设定距离	0~35mm
应差距离	≤检测距离的15%
标准检测物:铁	150 X 150 X 1 mm
响应频率	30 Hz
温度的影响	使用周围温度内20°C时检测距离的≤±10%
指示灯	电源指示灯(绿色),动作指示灯(黄色)
本体重量	470g
电源电压	12-48 VDC, 使用电压范围:10-65 VDC
消耗电流	20mA
控制输出	200 mA
残留电压	≤2v
保护回路	浪涌保护回路,输出短路过电流保护回路,电源反接保护回路
绝缘阻抗	250MQ (500 VDC= megger)
绝缘类型	双重绝缘或强化绝缘
耐电压	1,500VAC~50/60 Hz/1分钟
耐振动	10~55 Hz(周期1分钟)振幅1mm X,Y,Z各方向2小时
抗冲击	500 ms(50G)X,Y,Z各方向3次
使用周围温度	﹣25~70 °C,储存时:30~80°C(未结冰,未结露状态)
使用周围湿度	35~95%RH,储存时:35~95 %RH(未结冰,未结露状态)
防护等级	IP67 (IEC规格)
连接方式	电线引出型
电线规格	05 mm,4芯,2m
芯线规格	AW 22 (0.08 mm,60芯),绝缘体外径:01.25 mm
材质	外壳:PC+ABS,一般型电线(黑色):聚氯乙烯(PVC)

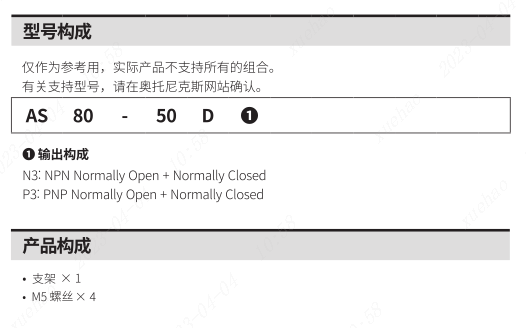

4 订货引导

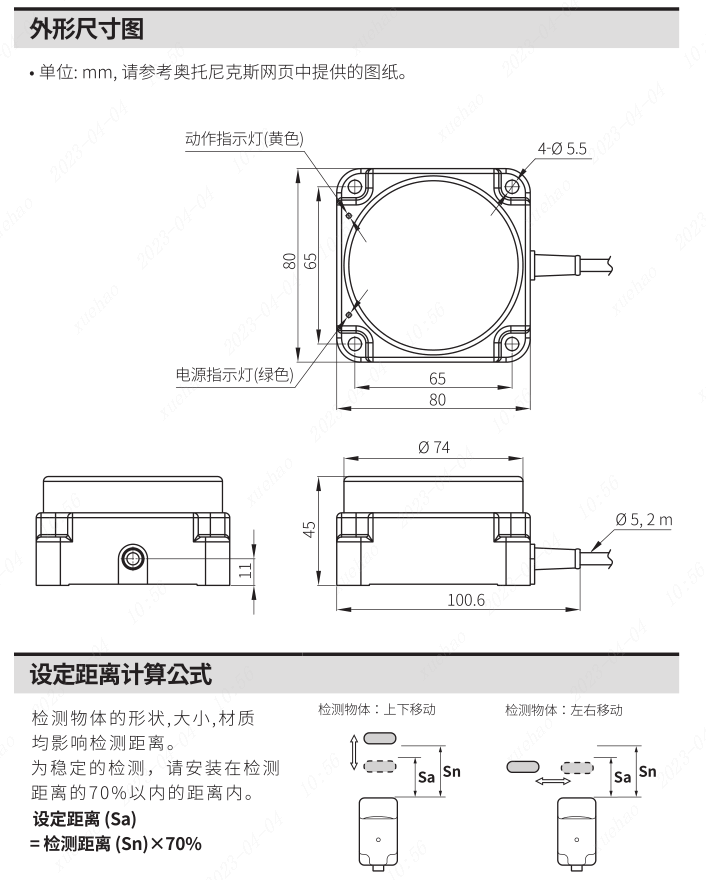

5 产品尺寸

6 接线图


7 注意事项

使用注意事项

使用时请遵守注意事项中的内容。否则可能会发生不可预料的事故。

12-24VDC=型号的电源电压必须绝缘且限压限流或使用lass2,SELV电源设备供电。

请在电源输入0.8秒后,再使用产品。

为防止浪涌及感性干扰,布线时请与高压线,动力线分开布线,且尽量缩短电线长度。

请勿在发生强磁场及高频干扰的机器(无线收发器等)附近使用。

如果安装在产生强烈浪涌(电机、焊机等)的设备附近,请用二极管或变阻器来消除浪涌。本产品可以在以下环境条件下使用。

-室内(满足规格中的周围环境条件)

-海拔2,000m以下

-污染等级2(Pollution Degree 2)

-安装等级1(nstallation Category )

安装注意事项

根据使用环境,场所及额定规格,请正确安装。

请勿用坚硬的物体施加冲击或用力弯曲电线引出部,否则可能会损坏防水功能。

025mm电线请勿使用20N以上,04mm电线请勿使用30N以上,05mm电线。请勿使用50N以上的力牵拉电线。断线可能会引发火灾。

延长电线时，请使用AWG22以上的电线，且最长不得超过200m。

安装螺丝，请按1.47Nm以下的扭矩旋紧。
