固高 轴模块线缆 GSN系列
图片仅供参考
分享至

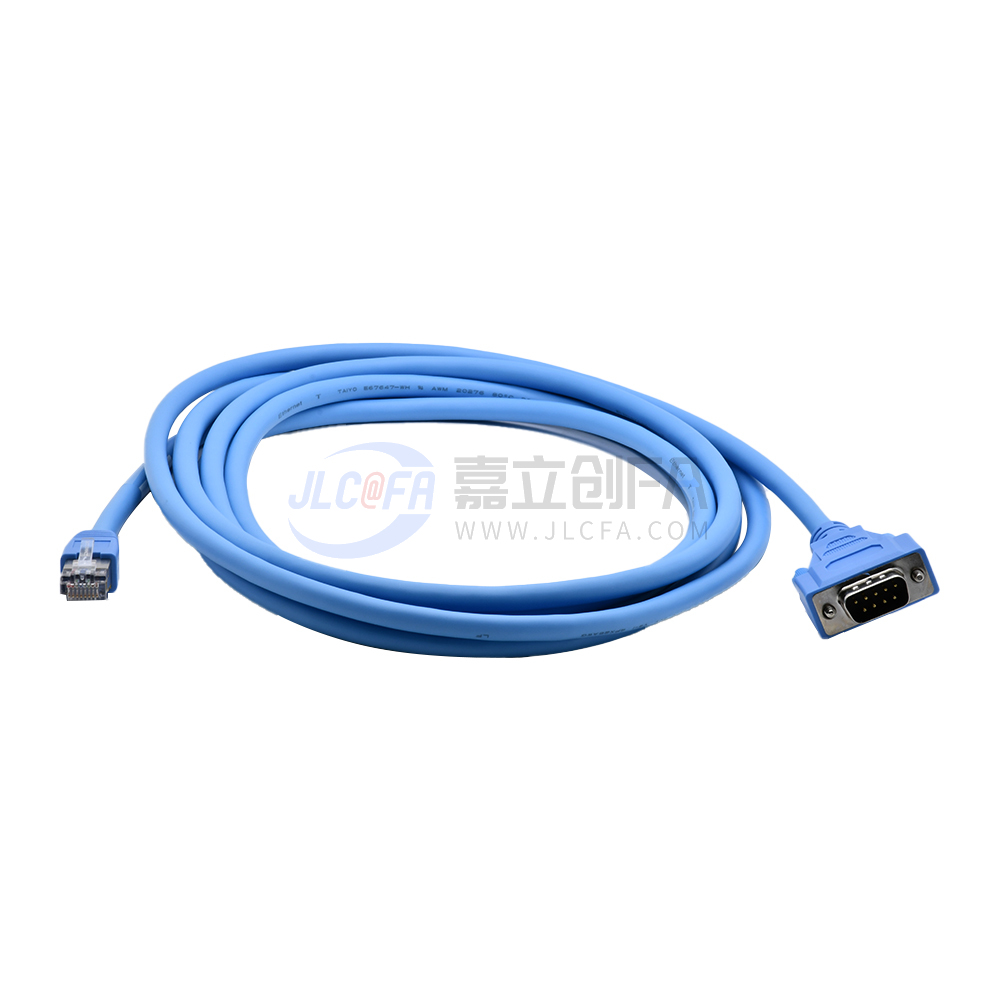

固高 轴模块线缆 GSN系列
产品型号
GSN-GN-RJ45-DB9M-3M0BT
复制
品牌 固高
已选属性 系列:GSN | 种类:轴模块线缆 | 线缆尺寸:RJ45-DB9M 千兆网络线缆3.0米 | 说明:长度可根据需求选择,一个轴模块需要1条
选购数量
商品总价 需询价

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
材质图 拆分 参数图

  • 产品简介
  • 订货引导
1 产品简介

轴模块线缆作为GSN系列高性能多轴网络运动控制卡的选配产品。GSN系列高性能多轴网络运动控制卡是一款网络型、模块化的插卡式运动控制器。控制卡实现运动控制计算,它通过gLink-II总线连接固高自主开发的gLink-II驱动器和网络型模块,客户可以根据自身需求,选择gLink-II驱动器或不同类型的GNM网络型模块(4轴模块、6轴模块)和GTM网络型模块,快速搭建高性能运动控制系统,实现分布式现场运动控制和控制系统柔性化。

GSN系列高性能多轴网络运动控制卡可用于五轴数控机床、6轴机器人、微电子封装设备、高速高精度激光设备、3C行业加工与检测设备、非标自动化装备(检测机、组装机、点胶机、插件机)、特殊工艺设备、纺织机械、包装印刷、流水线工作站等。


2 订货引导
订货信息
类别种类订货号说 明
必选控制卡GSN-008-G-00GSN控制卡,8轴,脉冲输出
GSN-008-V-00GSN控制卡,8轴,脉冲及模拟量输出
GSN-008-LT-01GSN控制卡,8轴,脉冲及模拟量输出,包含增强功能
GSN-024-G-01GSN控制卡,24轴,脉冲输出
GSN-024-V-01GSN控制卡,24轴,脉冲及模拟量输出
GSN-024-LT-01GSN控制卡,24轴,脉冲及模拟量输出,包含增强功能
GSN-048-G-01GSN控制卡,48轴,脉冲输出
选配GTM

模块
主功能
模块
CBEX-0107-BP101GTM基板,包含1个专用模块插槽和7个功能模块插槽
CBEX-0103-BP101GTM基板,包含1个专用模块插槽和3个功能模块插槽
CCE6-0102-PG201GTM电源通讯模块,电源接口、等环网通讯接口
可选功能
模块
CEEX-0002-AXG01GTM轴模块,2轴,无轴AO
CEEX-0002-AXV01GTM轴模块,2轴,有轴AO
CEEX-0002-LRS01GTM位置同步输出模块,2PSO(5V/24V输出通过滑动开关可选)
CEEX-0002-N0001GTM辅助编码器模块,2ENC增量式编码器
CEEX-2400-DTD01GTM轴专用数字IO模块,8轴LIMIT±/HOME,拔插式压接端子
CEEX-3232-DTD01GTM通用数字IO模块,32DI+32DO,牛角插座
CEEX-1616-DTD01GTM通用数字IO模块,16DI+16DO,压接端子
CEEX-0404-A1601GTM模拟IO模块,4Al+4AO,拔插式压接端子
CEEX-3200-DTD01GTM通用数字I0模块,32DI,压接端子
CEEX-1616-HD101GTM高速数字IO模块,16DI(高速)+16DO(高速),压接端子
GMSD-0556-ASX01单轴步进驱动器模块,50V/5.6A
GMSD-0422-PSX01单轴步进驱动器模块,40V/2.2A
GTM模块连接线缆GN-RJ45-RJ45-0M3/0M5/2M0/5M0超五类屏蔽双绞线,两端RJ45水晶头,0.3米/0.5米/2.0米/5.0米,
长度可根据需求选择
GNM

模块
4轴模块GNM-401-00脉冲控制,带轴模拟量,MPG*1,扩展10*1,22DI,10 DO
GNM-401-01脉冲控制,MPG*1,扩展IO*1,22Dl,10 DO
GNM-402-00脉冲控制,双辅编,MPG*1,扩展IO*1,激光接口*1,
HSIO接口*1,22 DI,10 DO
GNM-403-00脉冲控制,带轴模拟量,MPG*1,扩展IO*1,激光接口*1,
振镜接口*1,22Dl,10 DO
GNM-403-01脉冲控制,MPG*1,扩展IO*1,激光接口*1,振镜接口*1,
22 DI,10 DO
6轴模块GNM-601-00脉冲控制,MPG*1,扩展IO*1,16 Dl,10 DO
控制卡与GNM模块

等环网通讯线缆
GN-RJ45-DB9M-1MOBT/1M5BT/3MOBT/5MOBTRJ45-DB9M千兆网络线缆,1.0米/1.5米/3.0米/5.0米,
长度可根据需求选择
GNM模块通讯线缆GN-DB9M-DB9M-OM3BT/1M5BT/3MOBT/5MOBTDB9M-DB9M千兆网络线缆,0.3米/1.5米/3.0米/5.0米,
长度可根据需求选择, 一个GNM模块需要1条
扩展IO模块HCB5-1616-DTD0116DI/16DO,输入低电平有效,晶体管0.5A漏型输出
HCB5-1616-DTS0116DI/16DO,输入高低电平有效可选,晶体管0.5A源型输出
HCB5-3200-DXX0132DI,输入高低电平有效可选,无输出
HCB5-0604-A12016Al/4AO,12位分辨率,输入输出均支持单通道多量程范围选择
(0~5V,0~10V,-5~5V,-10~10V,0~20mA,4~20mA)
扩展IO
连接线缆
CABLE-DB9M-DB9F-0M302/1M500/3M001
/5M001/15M001
0.3米、1.5米、3米、5米、15米,
每个扩展IO模块配一条,其它长度可根据需求定制
驱动器通讯线缆GN-RJ45-RJ45-0M3YH/OM5YH/2MOYH/5MOYH超五类屏蔽双绞线,两端RJ45水晶头,0.3米/0.5米/2.0米/5.0米,
长度可根据需求选择
