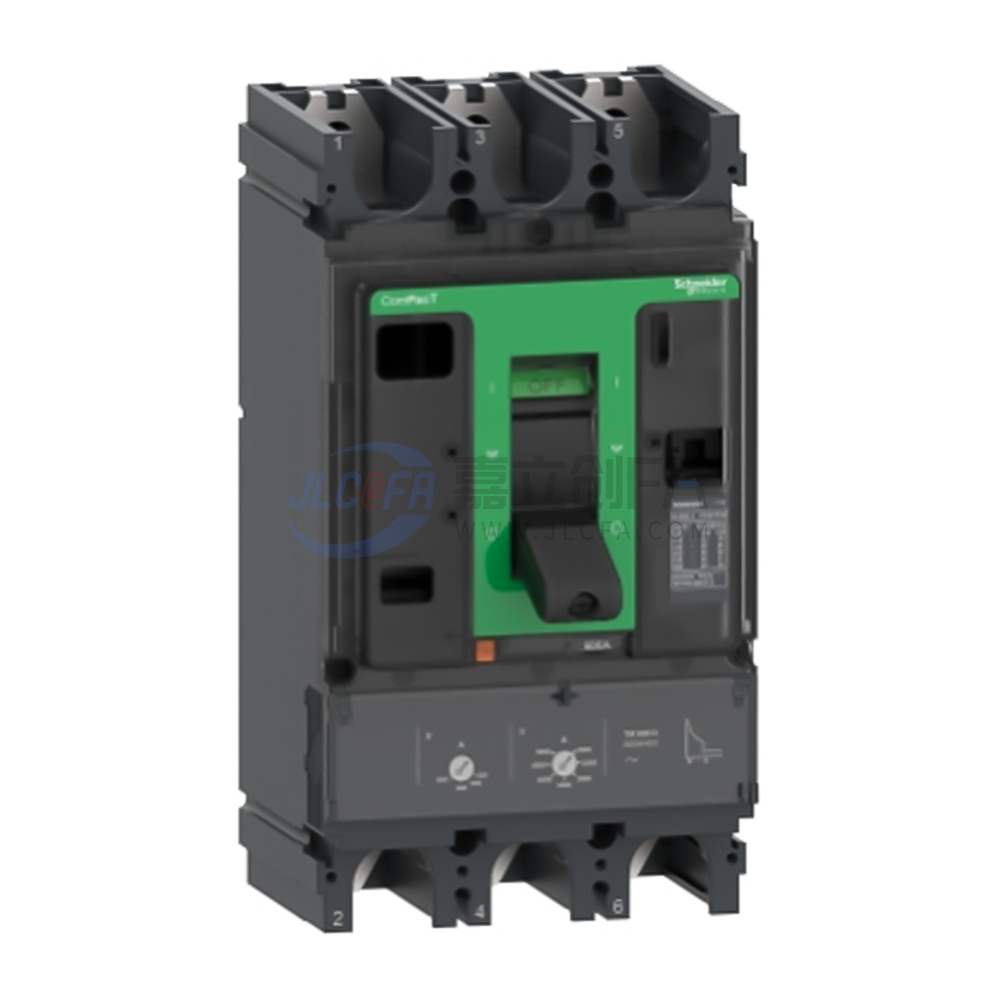

施耐德 Schneider ComPacT NSX400/630系列固定式完整断路器(全新一代)-嘉立创FA商城

性能参数
订货引导
产品尺寸

1 性能参数

NSX（新）-塑壳断路器
断路器					NSX100									NSX160
极数					1					2				1			2
控制	手动		拨动手柄		●					●				●			●
			直接或延伸旋转手柄		-					-				-			-
	电气				-					-				-			-
型号	固定式		前接线		●					●				●			●
			后接线		●					●				●			●
	抽出式		前接线		-					-				-			-
			后接线		-					-				-			-
电气性能符合 IEC/EN 60947-2
额定电流（A）		I_n	40° C		100					100				160			160
额定绝缘电压（V）		U_i			750					750				750			750
额定冲击耐压（kV）U_imp					8					8				8			8
额定工作电压（V）		U_e	AC 50/60 Hz		277					690				277			690
			DC		250					500				250			500
分段等级					F	N	M			F	M	S		F	N	M	F	M	S
极限分断能力（kA rms）	lcu	AC 50/60 Hz	220/240 V		18	25	40			36	85	100		18	25	40	36	85	100
			380/415 V		-	-	-			18	25	70		-	-	-	18	25	70
			440 V		-	-	-			15	25	65		-	-	-	15	25	65
			500/525 V		-	-	-			10	18	35		-	-	-	10	18	35
			660/690 V		-	-	-			5	8	10		-	-	-	5	8	10
		DC	500 V（2P）		-	-	-			36	85	100		-	-	-	36	85	100
运行分断能力 (kA rms)	lcs	% Icu			100%					100%				100%			100%
					●					●				●			●
使用类别					A					A				A			A
寿命（C-O 周期）	机械				20000					20000				20000			20000
	电气	277 V	I_n/2		20000					20000				20000			20000
			I_n		10000					10000				10000			10000
保护与测量
脱扣单元种类					热磁									热磁
过载保护（热）		长延时	I_n	固定式	16	20	25	30	40	50	63	80	100	125	160
			Ir		16	20	25	30	40	50	63	80	100	125	160
短路保护（磁）		瞬时	所示的交流参数^[1]		190	190	300	300	500	500	500	640	800	1000	1250
			实际的直流参数		260	260	400	400	700	700	700	800	1000	1200	1250
一体式接地故障保护		VigiPacT 漏电保护单元和 VigiPacT			-					-				-			-
		漏电继电器配合使用			-					●				-			●
附加指示和控制附件
指示触点					-					●				-			●
电压线圈		MX分励线圈			-					●				-			●
		MN欠压线圈			-					●				-			●
安装/连接
附件		延展接线端子 + 拓展器			●					●				●			●
		端子护罩+相间隔板			●					●				●			●
		锁定保护			●					●				●			●
尺寸（mm）		WxHxD			35x161x86					70x161x86				35x161x86			70x161x86
重量（kg）					0.7					1.2				0.7			1.2
电源转换系统
联锁系统					●					●				●			●
[1]63A以下的1极2极的热磁脱扣单元TMD和TMG只适用于交流

NSX（新）-塑壳断路器
断路器					NSX100								NSX160^[2]					NSX250
分断等级					F	N	H	S	L	R	HB1	HB2	F	N	H	S	L	F	N	H	S	L	R	HB1	HB2
电气性能符合IEC/EN 60947-2
额定电流（A）	In	40°C			100					100			160					250					250
极数					2^[3],3,4					3,4			2^[3],3,4					2^[3],3,4					3，4
极限能力（kArms）
lcu		AC50/60Hz	220/240V		85	90	100	120	150	200	-	-	85	90	100	120	150	85	90	100	120	150	200	-	-
			380/415V		36	50	70	100	150	200	-	-	36	50	70	100	150	36	50	70	100	150	200	-	-
			440V		35	50	65	90	130	200	-	-	35	50	65	90	130	35	50	65	90	130	200	-	-
			500V		25	36	50	65	70	80	85	100	30	36	50	65	70	30	36	50	65	70	80	85	100
			525V		22	35	35	40	50	65	80	100	22	35	35	40	50	22	35	35	40	50	65	80	100
			660/690V		8	10	10	15	20	45	75	100	8	10	10	15	20	8	10	10	15	20	45	75	100
使用分断能力（kArms）
lcs		AC50/60Hz	220/240V		85	90	100	120	150	200	-	-	85	90	100	120	150	85	90	100	120	150	200	-	-
			380/415V		36	50	70	100	150	200	-	-	36	50	70	100	150	36	50	70	100	150	200	-	-
			440V		35	50	65	90	130	200	-	-	35	50	65	90	130	35	50	65	90	130	200	-	-
			500V		12	36	50	65	70	80	85	100	30	36	50	50	50	30	36	50	65	70	80	85	100
			525V		11	35	35	40	50	65	80	100	22	35	35	35	35	22	35	35	40	50	65	80	100
			660/690V		4	10	10	10	10	45	75	100	8	10	10	10	10	8	10	10	10	10	45	75	100
周期		机械			50000					20000			40000					20000					20000
电气			440V	In/2	50000					20000			40000					20000					20000
				In	30000					10000			20000					10000					10000
			690V	In/2	20000					10000			15000					10000					10000
				In	10000					5000			7500					5000					5000
电气符合 UL60947-4
分断能力（kArms）		AC50/60Hz	240V		85	85	85	-	-	-	-	-	85	85	85	-	-	85	85	85	-	-	-	-	-
			480V		25	50	65	-	-	-	-	-	35	50	65	-	-	35	50	65	-	-	-	-	-
			600V		10	10	10	-	-	-	-	-	10	10	10	-	-	15	15	15	-	-	-	-	-
保护和测量
短路保护	磁保护				●
过载/短路保护	热磁				●
	电子				●
	带有中性线保护（Off-0.5-1-OSN）^[4]				●
	带有接地故障保护				●
	带有区域选择性联锁^[5]				●
显示/I、U、f、P、F、E和THD测量值/故障电流测量值					●
选项	柜门显示单元				●
	运行管理				●
	计数器				●
	历史日志和报警				●
	测量通信				●
	开关状态/控制通信				●
漏电保护	通过漏电保护模块^[6]				●
	通过Vigirex漏电继电器				●
安装/连接
尺寸和重量
尺寸（mm） WxHxD	固定式前连接		2/3P		105x161x86					105x161x86			105x161x86					105x161x86
			4P		140x161x86					140x161x86			140x161x86					140x161x86
重量（kg）	固定式前连接		2/3P		2.05					2.4			2.2					2.4
			4P		2.4					2.8			2.6					2.8
接线
接线端子	间距		无/有端子扩展器		35/45mm					35/45mm			35/45mm					35/45mm

铜或铝电缆	截面积		mm²		300					300			300					300
电源转换系统
手动机械联锁					●
自动电源转换					●
[1]一体式漏电保护断路器 (MicroLogic 4.2 和 7.2E)。
[2]无 160A 壳架，使用 250A 壳架装配较低额定电流的脱扣单元 R,HB1,HB2。
[3]3P2D 型仅适用于 F 型热磁脱扣单元。
[4]OSN：对于承受大电流的中性线所实施的中性线保护（例如三次谐波）。
[5]ZSI：区域选择性联锁。
[6]漏电保护模块不适用于HB1/HB2等级的分断能力。

NSX（新）-塑壳断路器
断路器					NSX400								NSX630
-																		Ir=225-500A			Ir=501-630A
分断等级					F	N	H	S	L	R	HB1	HB2	F	N	H	S	L	R	HB1	HB2	R	HB1	HB2
电气性能符合IEC/EN 60947-2
额定电流（A）	In	40°C			400								630
极数					3,4								3,4
极限能力（kArms）
lcu		AC50/60Hz	220/240V		40	85	100	120	150	200	-	-	40	85	100	120	150	200	-	-	200	-	-
			380/415V		36	50	70	100	150	200	-	-	36	50	70	100	150	200	-	-	200	-	-
			440V		30	42	65	90	130	200	-	-	30	42	65	90	130	200	-	-	200	-	-
			500V		25	30	50	65	70	80	85	100	25	30	50	65	70	80	85	100	80	85	100
			525V		20	22	35	40	50	65	80	100	20	22	35	40	50	65	80	100	65	80	100
			660/690V		10	10	20	25	35	45	75	100	10	10	20	25	35	45	75	100	45	75	100
使用运行分断能力（kArms）
lcs		AC50/60Hz	220/240V		40	85	100	120	150	200	-	-	40	85	100	120	150	200	-	-	200	-	-
			380/415V		36	50	70	100	150	200	-	-	36	50	70	100	150	200	-	-	200	-	-
			440V		30	42	65	90	130	200	-	-	30	42	65	90	130	200	-	-	200	-	-
			500V		25	30	50	65	70	80	85	100	25	30	50	65	70	80	85	100	80	85	100
			525V		10	11	11	12	12	65	80	100	10	11	11	12	12	65	80	100	-	-	-
			660/690V		10	10	10	12	12	45	75	100	10	10	10	12	12	45	75	100	-	-	-
周期		机械			15000								15000
电气			440V	In/2	12000								8000
				In	6000								4000
			690V	In/2	6000								6000
				In	3000								2000
电气符合UL 508
分断能力（kArms）		AC50/60Hz	240V		85	85	85	-	-	-	-	-	85	85	85	-	-	-	-	-	-	-	-
			480V		35	50	65	-	-	-	-	-	35	50	65	-	-	-	-	-	-	-	-
			600V		20	10	20	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-
保护和测量
短路保护	单磁				●								●
过载/短路保护	热磁				●								●
	电子				●								●
	带有中性线保护（Off-0.5-1-OSN）[2]				●								●
	带有接地故障保护				●								●
	带有区域选择性联锁[3]				●								●
显示/I、U、f、P、F、E和THD测量值/故障电流测量值					●								●
选项	柜门显示单元				●								●
	运行管理				●								●
	计数器				●								●
	历史记录与报警				●								●
	测量和通讯				●								●
	开关状态/控制通信				●								●
漏电保护	漏电保护模块[4]				●								●
	VigiPact漏电继电器				●								●
安装/连接
尺寸和重量
尺寸（mm） WxHxD	固定式前连接		2/3P		140x255x110								140x255x110
			4P		185x255x110								185x255x110
重量（kg）	固定式前连接		2/3P		6.05								6.2
			4P		7.9								8.13
接线
接线端子	间距		无/有端子扩展器		45/52.5mm								45/52.5mm
					45/70mm								45/70mm
铜或铝电缆	截面积		mm²		4*240								4*240
电源转换系统
手动机械联锁					●								●
自动电源转换					●								●
[1]接地漏电断路器（MicroLogic 4.3 与 7.3E）。
[2]OSN：对于承受大电流的中性线所实施的中性线保护（例如三次谐波）。
[3] ZSI：采用引示线的区域选择性联锁。
[4]漏电保护模块不适用于 HB1/HB2 等级的分断能力。

NSX（新）-塑壳断路器
特性				NSX HB3
额定电压	额定绝缘电压（V）	U_i		1250
	额定冲击耐压（kV）	U_imp		8kV
	额定工作电压（V）	U_e	AC50/60Hz	1150
适用于隔离			IEC/EN 60947-2	是
应用类别				A
污染等级			IEC 60664-1	3
控制	手动	通过拨动手柄		是
		通过直接或延伸旋转手柄		是
断路器					NSX400		NSX630
分断能力等级
电气性能符合 IEC 60947-2
额定电流（A）	I_n	40°C			320 400 （TMD）	250 400 （ETU）	500 630 （TMD）	630 （ETU）
极数					3P3D， 4P4D	3P3D， 4P4D	3P3D， 4P4D	3P3D， 4P4D
极限能力（kArms）
lcu		AC50/60Hz	690 V		100	100	100	100
			800V		50	50	50	50
			1000V		16	16	16	16
			1150V		10	10	10	10
使用运行分断能力（kA rms）
lcs		AC50/60Hz	690 V		100	100	-	-
			800V		36	20	36	20
			1000V		10	10	10	10
			1150V		10	10	10	10
周期		机械			15000	15000	15000	15000
		电气	690 V	I_n/2	6000	6000	6000	6000
				I_n	3000	3000	2000	2000
			800V	I_n/2	6000	6000	3000	3000
				I_n	3000	3000	1500	1500
			1000V	I_n/2	5000	5000	2400	2400
				I_n	2500	2500	1200	1200
			1150V	I_n/2	5000	5000	2400	2400
				I_n	2500	2500	1200	1200
保护与测量
过载/短路保护	热磁				●	-	●	-
	电子		带有中性线保护（Off-0.5-1-OSN）		-	●	-	●
			带有接地故障保护		-	●	-	●
			带有区域选择性联锁		-	-	-	-
漏电保护	漏电保护模块				-	-	-	-
安装 / 连接
尺寸和重量
尺寸（mm） WxHxD	固定式前连接		3P		140 x 401 x 110	140 x 401 x 110	140 x 401 x 110	140 x 401 x 110
			4P		185 x 401 x 110	185 x 401 x 110	185 x 401 x 110	185 x 401 x 110
重量（kg）	固定式前连接		3P		6.6	6.6	6.7	6.7
			4P		8.4	8.4	8.6	8.6
接线
端子护罩	长端子护罩				标配	标配	标配	标配
	装配				仅上进线	仅上进线	仅上进线	仅上进线

NSX（新）-塑壳断路器
ComPacT NSX AC 断路器					NSX800 TM AC
壳架					800	800
极数					3,4	3,4
电气性能符合IEC 60947-2 and EN 60947-2
额定电流	I_n 40°C	A			800	800
额定绝缘电压	U_i	V			1000	1000
额定冲击耐受电压	U_imp	kV			8	8
额定工作电压	U_e	Vac	AC 50/60 Hz		690	690
断路器类型					F	N
极限分断能力	lcu (kA rms)	AC 50/60 Hz	380/400/415V		36	50
			Ics		36	50
			500/525V		36	40
			690V		30	32
使用分断能力	Ics	% lcu	380/400/415V		100%	100%
			440V		100%	100%
			500/525V		100%	100%
			690V		100%	100%
绝缘特性					●	●
使用类别					A	A
污染等级					3	3
寿命
寿命	机械				20000*	20000*
保护
过载/短路保护	热磁式				●	●
安装和连接
控制	手动	拨动			●	●
		助力手柄			●	●
		直接或延伸旋转手柄			●	●
	电动操作机构				-	-
连接	固定式	前连接	母线	直接连接母线	●	●
				垂直连接适配器	-	-
				扩展器	-	-
			裸电缆		-	-
			带压接端子的电缆		-	-
	抽出式	后连接			-	-
		前连接			-	-
		后连接			-	-
	抽屉式	前连接			-	-
		后连接			-	-
辅助指示和控制附件
辅助触点	OF	状态指示触点			●	●
	SD	脱扣指示			●	●
线圈	MX/MN	分励/欠压线圈			●	●
安装
附件	接线片/裸电缆连接器				-	-
	端子扩展器				-	-
	门开孔罩				-	-
	端子罩和相间隔板				●	●
	DIN轨道适配器				-	-
尺寸和重量
尺寸（mm）W x H x D（不含并联连接片）			3P		279×209×120	279×209×120
			4P		279×280×120	279×280×120
重量 (kg)	固定式	前连接	3P		9.7	9.7
			4P		12.7	12.7
*: 4P 的机桋寿命为 10000

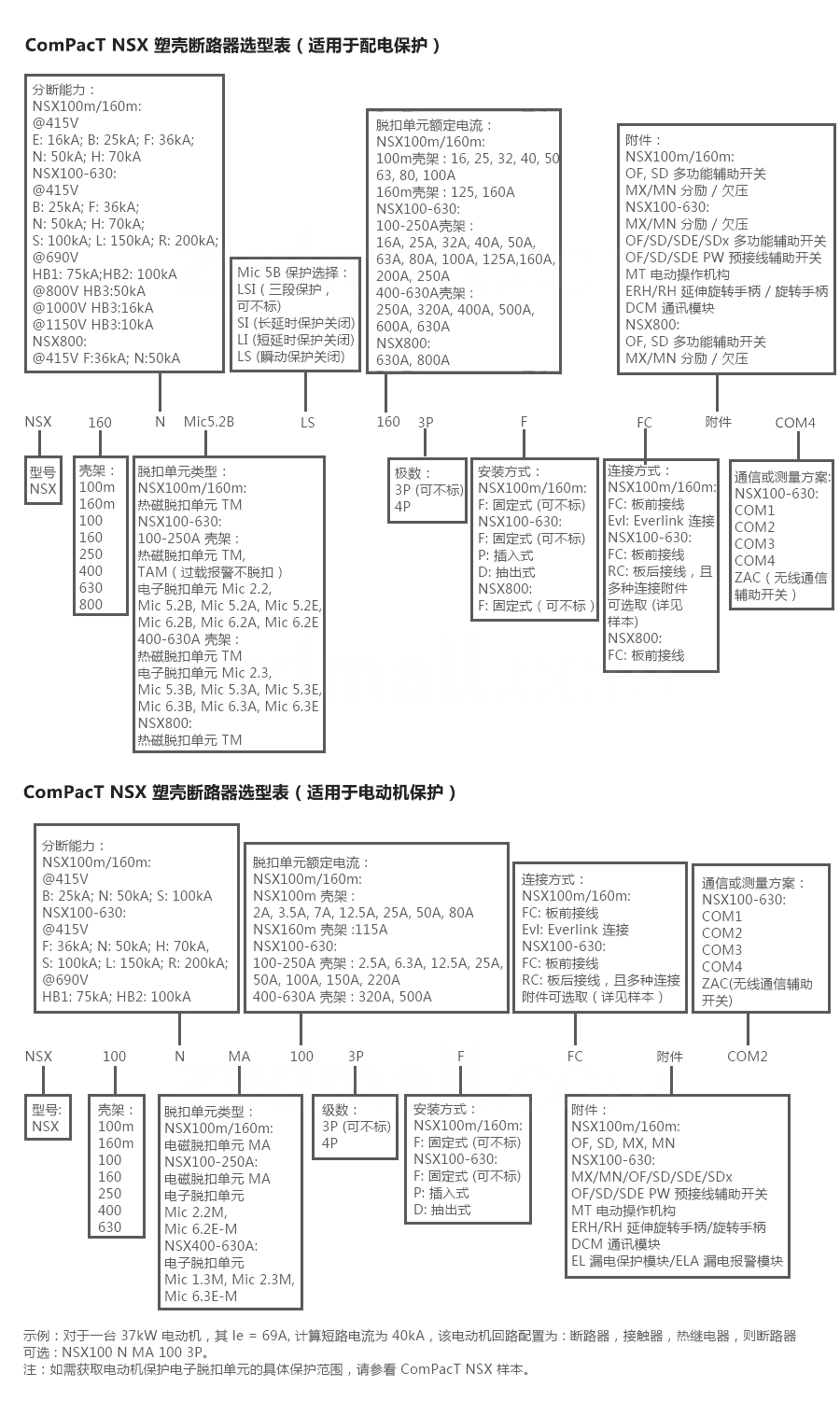

2 订货引导

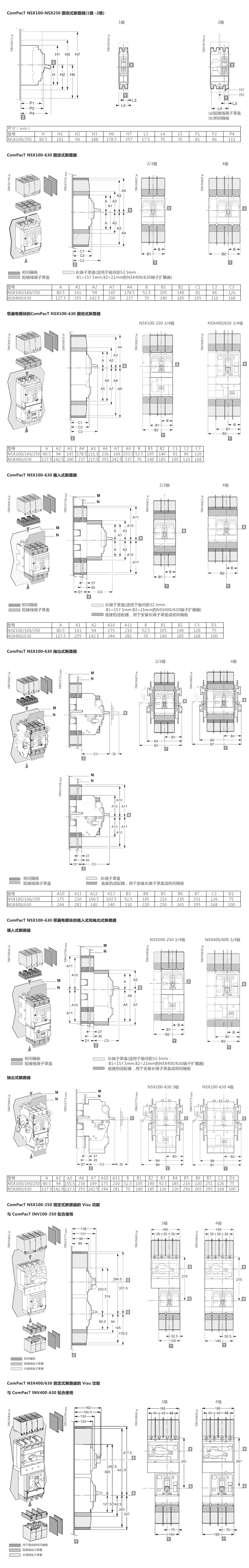

3 产品尺寸
