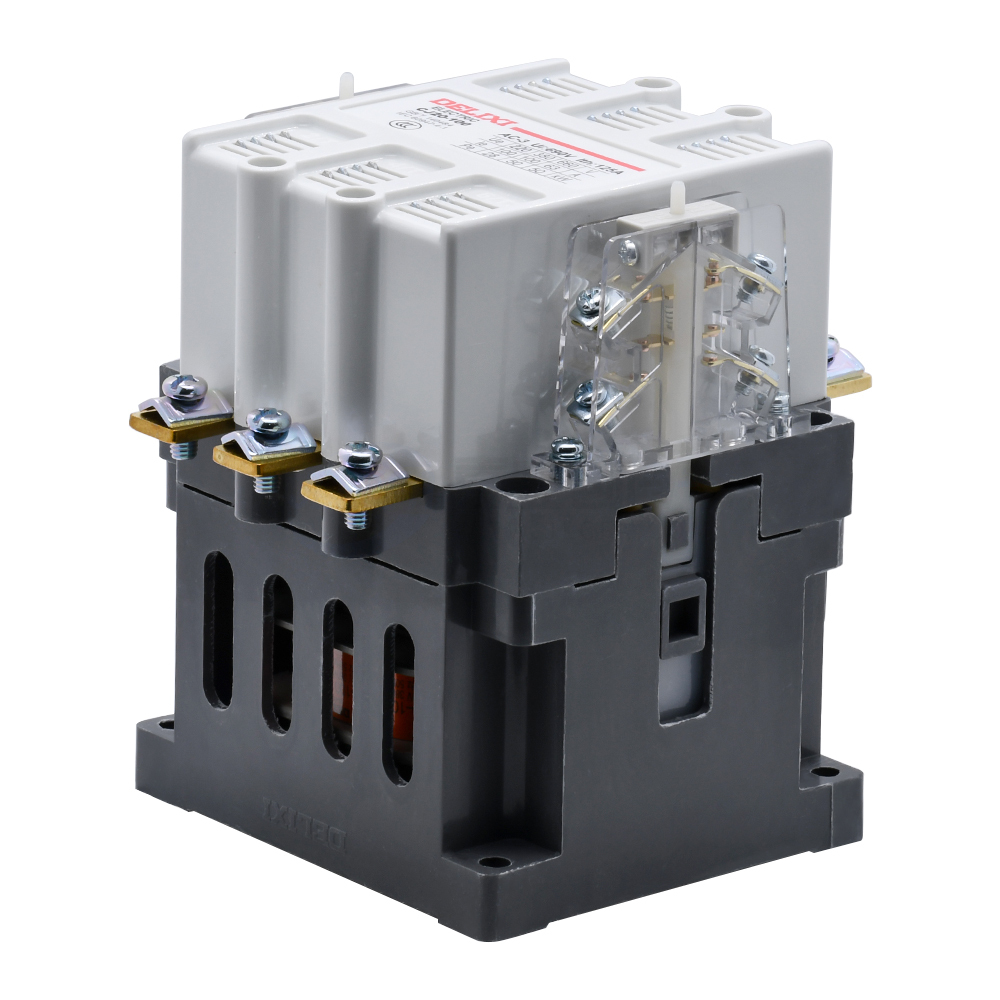

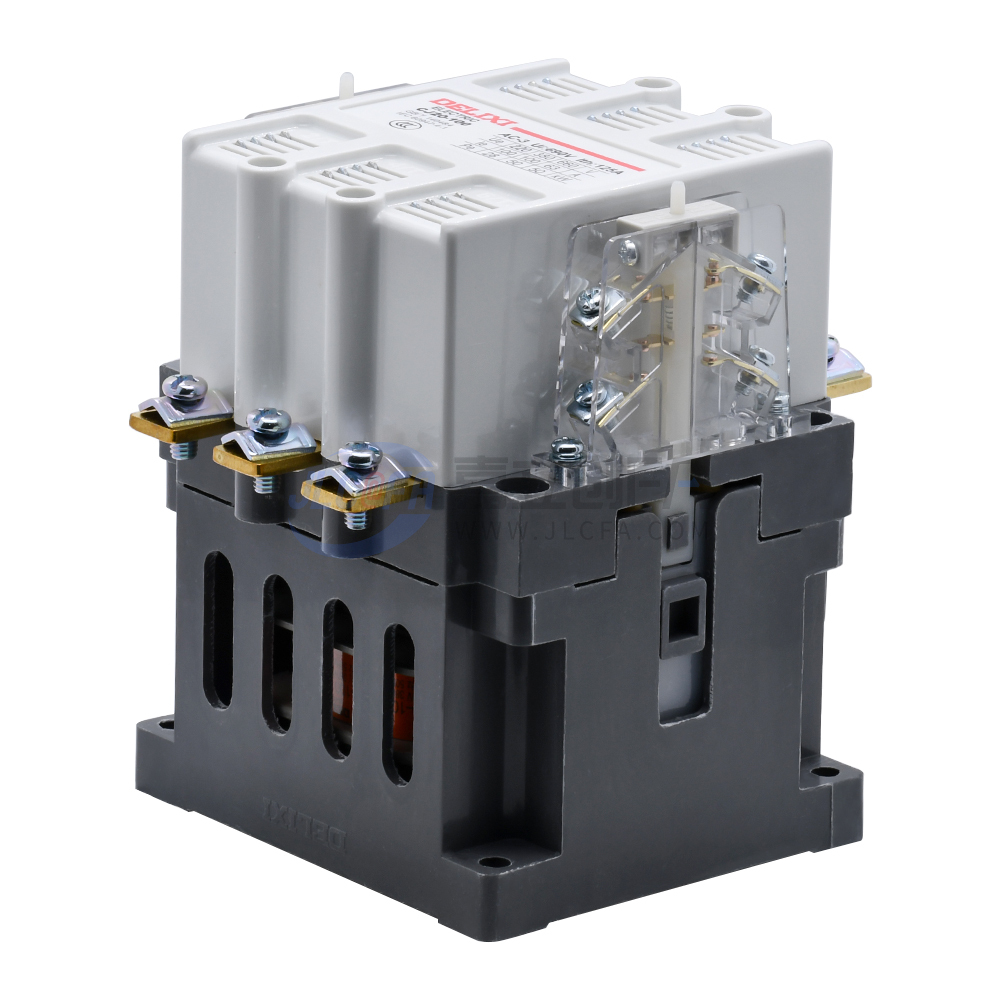

德力西(DELIXI) 交流接触器 CJ20

图片仅供参考

分享至

德力西(DELIXI) 交流接触器 CJ20

产品型号

CJ2010022Q

品牌德力西(DELIXI)

厂订号 CJ2010022Q

描述 CJ20-100A 380V

产品包装

盒装数： 1

装箱数： 6

已选属性辅助触点：2NO+2NC | 种类：交流接触器 | 系列：CJ20 | 线圈电压：380VAC | 额定电流：100A

选购数量

商品总价 --

商品交期 -- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

产品简介
产品特点
性能参数
订货引导
产品尺寸

1 产品简介

产品描述

适用于交流50Hz、额定工作电压最高至1000V，在AC—3使用类别下额定工作电压为380V时额定工作电流630A的电力系统中，供远距离接通和分断电路并可与JR20等适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作可能发生过载的电路。

2 产品特点

产品特点

产品除螺钉安装外，还可用35mm（75mm）标准导轨安装接触器为双断点直动式结构，正装立体布局，40A以下采用E形铁芯，40A及以上采用U形铁芯，气隙置于静铁芯底部正中，可确保气隙不变。63A以上采用船形动触桥，并装有铁质引弧角。

3 性能参数

CJ20（德力西）-交流接触器
接触器型号			CJ20-10	CJ20-16	CJ20-25	CJ20-40	CJ20-63
主电路特性
额定绝缘电压(U_i)		V	690
额定工作电压(U_e)		V	220、380、660
约定发热电流(Ith)		V	10	16	25	55	80
额定电流(le)	AC-3,380V	A	10	16	25	40	63
额定电流(le)	AC-3,660V	A	5.2	13	14.5	25	40
可控制三相电机的最大功率	AC-3,220V	kw	2.2	4.5	5.5	11	18
	AC-3,380V	kw	4	7.5	11	22	30
	AC-3,660V	kw	4	11	13	22	35
机械寿命		万次	1000
电寿命	AC-3,380V	万次	100				120
操作频率	AC-3,380V	次/时	1200
配用熔断器型号			RT16-20	RT16-32	RT16-50	RT16-80	RT16-160
接线能力	铜导线截面积	mm²	1.5	2.5	4	10	16
线圈
控制电源电压(Us)	交流	V	36、110、127、220、380
允许控制回路电压	吸合	V	85%~110%Us
允许控制回路电压	释放	V	20%~75%Us
线圈功率	吸合	VA	65	62	93	178	480
	保持	VA	8.3	8.5	13	19	57
	功耗	W	2.5	2.6	4	5.7	16.5
辅助触头
约定发热电流(Ith)		V	10
额定工作电压(U_e)	AC-15	V	36、127、220、380
额定工作电压(U_e)	DC-13	V	48、110、220
额定控制容量	AC-15	VA	100
额定控制容量	DC-13	W	30
产品认证			CCC
注：CJ20-25控制电源电压交流无36V

CJ20（德力西）-交流接触器
接触器型号			CJ20-100	CJ20-160	CJ20-250	CJ20-400	CJ20-630
主电路特性
额定绝缘电压(U_i)		V	690
额定工作电压(U_e)		V	220、380、660
约定发热电流(Ith)		V	125	200	315	400	630
额定电流(le)	AC-3,380V	A	100	160	250	400	630
额定电流(le)	AC-3,660V	A	63	100	200	250	630
可控制三相电机的最大功率	AC-3,220V	kw	28	48	80	115	175
	AC-3,380V	kw	50	85	132	200	300
	AC-3,660V	kw	50	85	190	220	350
机械寿命		万次	1000		600
电寿命	AC-3,380V	万次	120		60
操作频率	AC-3,380V	次/时	1200		600
配用熔断器型号			RT16-250	RT16-315	RT16-400	RT16-500	RT16-630
接线能力	铜导线截面积	mm²	35	70	120	240	370
线圈
控制电源电压(Us)	交流	V	36、110、127、220、380
允许控制回路电压	吸合	V	85%~110%Us
允许控制回路电压	释放	V	20%~75%Us
线圈功率	吸合	VA	570	855	1710	1825	3578
	保持	VA	61	85.5	132	145	250
	功耗	W	21.5	34	65	70	118
辅助触头
约定发热电流(Ith)		V	10		16
额定工作电压(U_e)	AC-15	V	36、127、220、380
额定工作电压(U_e)	DC-13	V	48、110、220
额定控制容量	AC-15	VA	300		500
额定控制容量	DC-13	W	60
产品认证			CCC
注：CJ20-25控制电源电压交流无36V
