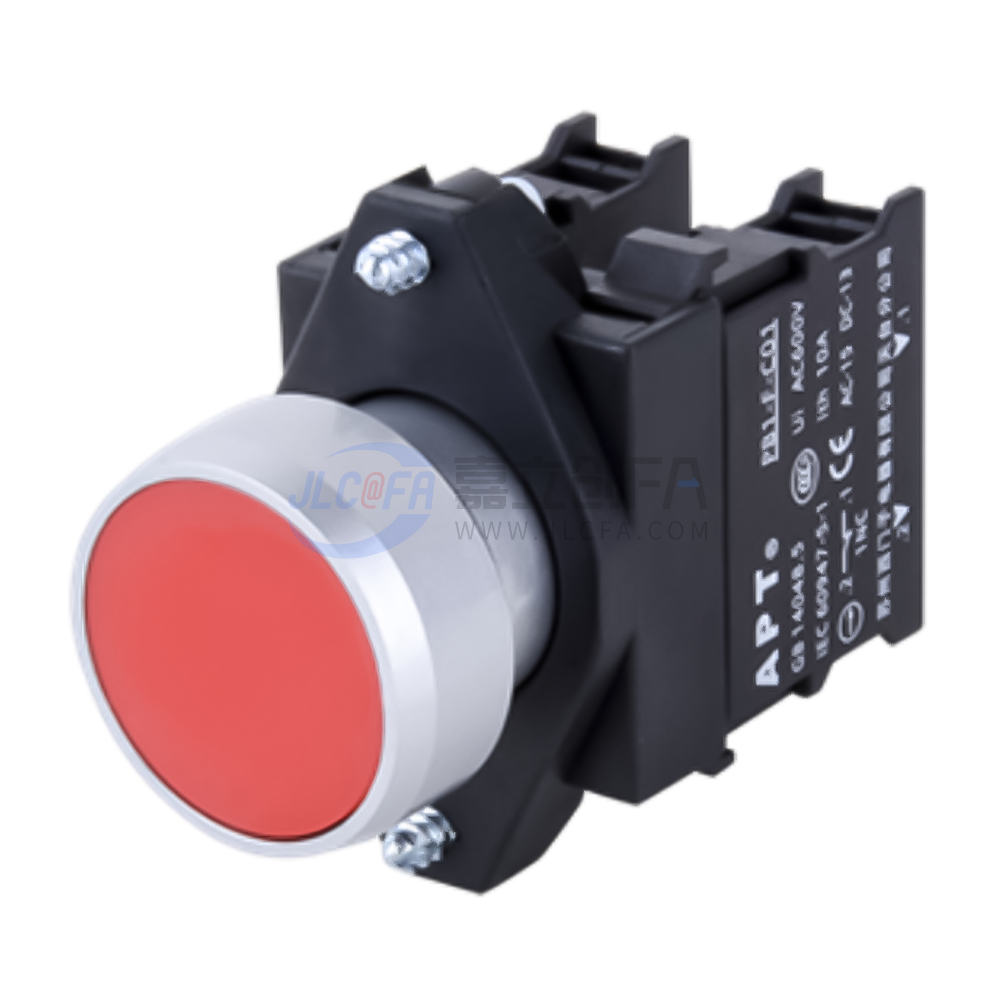

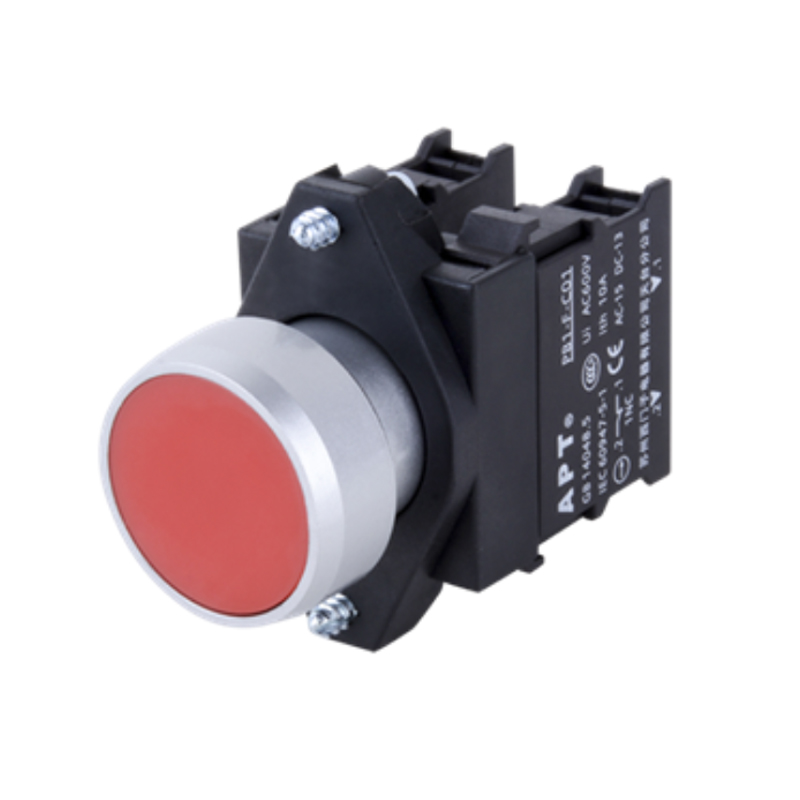

APT 平头按钮 PB1L系列-嘉立创FA商城

1 产品简介

按钮开关又称控制按钮（简称按钮），是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令，以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。

2 产品特点

1.操作简单，只需要向下压；

2.平头按钮表面比较光滑。

3 性能参数

PB1-按钮开关
符合标准	GB14048.1 GB14048.5 IEC60947-5-1
额定绝缘电压	600V,50HZ 照明模块：440V,50Hz
工频耐受电压	AC 1890V 50Hz • 1min
约定发热电流	10A
额定触点容量	使用类别	额定工作电压Ue			24V	48V	110V	220V	380V	440V
	AC-12	额定工作电流Ie			10A	-	10A	10A	10A	10A
	DC-12				10A	8A	3.5A	1A	-	-
	AC-15				6A	-	6A	6A	4A	4A
	DC-13				6A	4A	1.2A	0.4A	-	-
带灯按钮额定值	电压代码	21	22	23	24	25	26	28	31	32
	电压（V）	AC/DC6V	AC/DC12V	AC/DC24V	AC/DC36V	AC/DC48V	AC/DC110V	DC220V	AC220V	AC380V
	电流（mA）	≤30mA	≤30mA	≤20mA	≤20mA	≤20mA	≤20mA	≤20mA	≤20mA	≤15mA
污染等级	3级
机械等级	一般钮、蘑菇钮、带灯钮300万次旋钮、紧凑型按钮、双位按钮、自锁钮30万次
机械等级	钥匙钮、急停钮5万次开关元件300万次
动作频率	1200次/小时
电气寿命	50万次 Ie/AC-15 at6A/220V/230V 最低负载：DC24V 5mA
环境温度	工作温度-25°C~+70°C 储藏运输温度 -40°C~+80°C
防护等级	IP65 开关元件和照明元件 IP20
抗冲击等级	持续时间11ms 最大加速度15g 符合IEC60068 2-27
抗振动等级	最大加速度5g 频率范围10~500Hz 符合IEC60068 2-6
触点材料	银镍合金

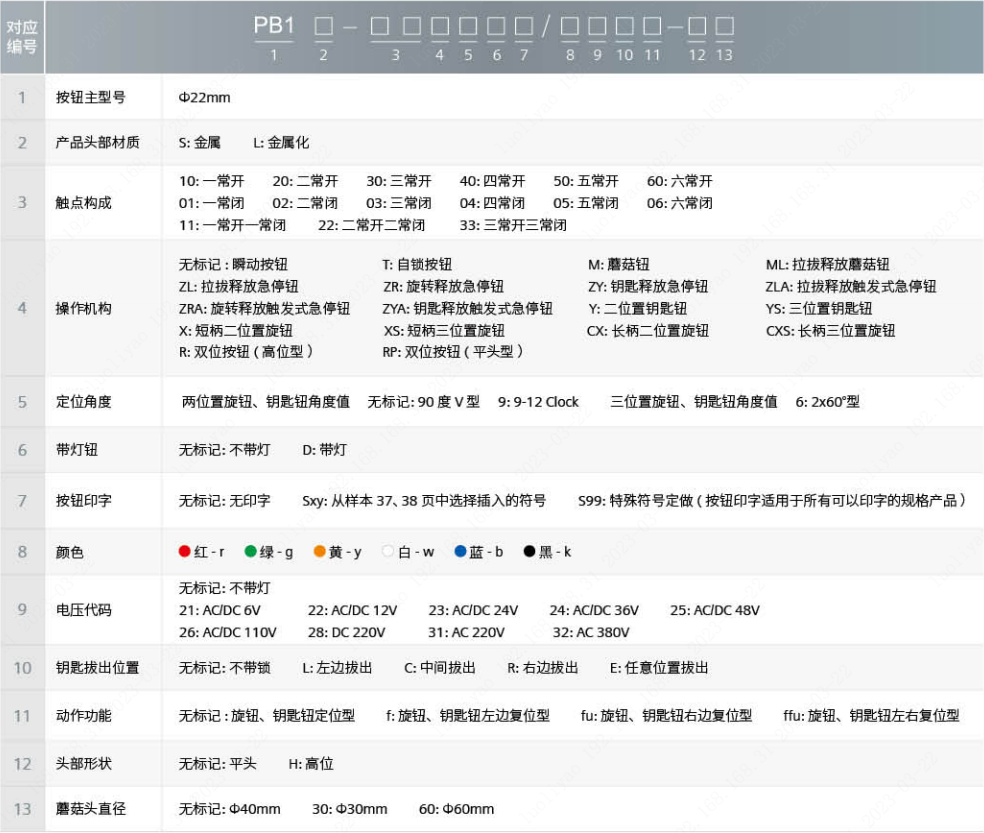

4 订货引导

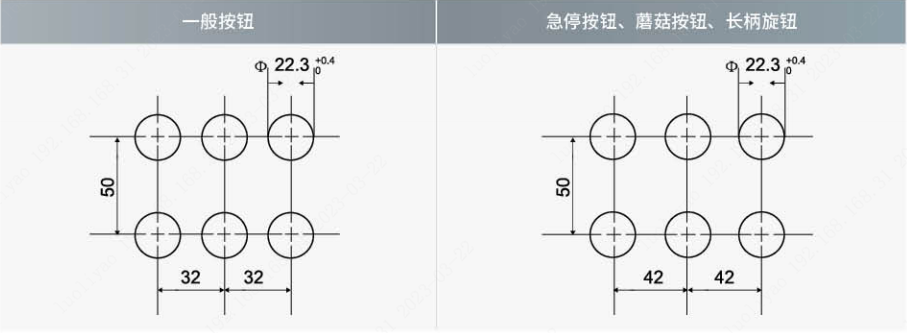

5 产品尺寸
