1 产品简介

三菱Q系列远程IO模块是用于将输入和输出信号传输至远程位置的模块。它们与三菱Q系列可编程控制器（PLC）配合使用，使用户能够在远离PLC主机的位置上进行输入和输出操作

2 产品特点

1、与以往产品相比更加小型化的远程I/O模块比以往产品的远程I/O模块更加小型化

2、小型远程I/O模块的类型多种多样（端子排型、直接安装连接器型、防水型、FCN 连接器型、弹簧夹端子排型、传感器连接器(e-CON)型六种类型的端子排）

3、易于与4线式传感器连接的4线式小型远程I/O模块

4、可以容易地连接2线式、3线式传感器及负荷的端子排连接方式

5、可以减少配线作业量

6、强防水型远程I/O模块，由于防水型远程I/O模块、薄型防水型远程I/O模块采用了对应于IP67的保护结构，在使用水的现场也可放心使用

7、最多可连接64个远程I/O模块，由于每个远程I/O模块有32点，因此最多可设置2048点链接点数

8、可在不停运CC-Link系统的状况下更换模块

9、可以直接安装到设备上，人不会触碰到有电部位

10、模块可在6个方向上安装，此外，也可以通过DIN导轨进行安装

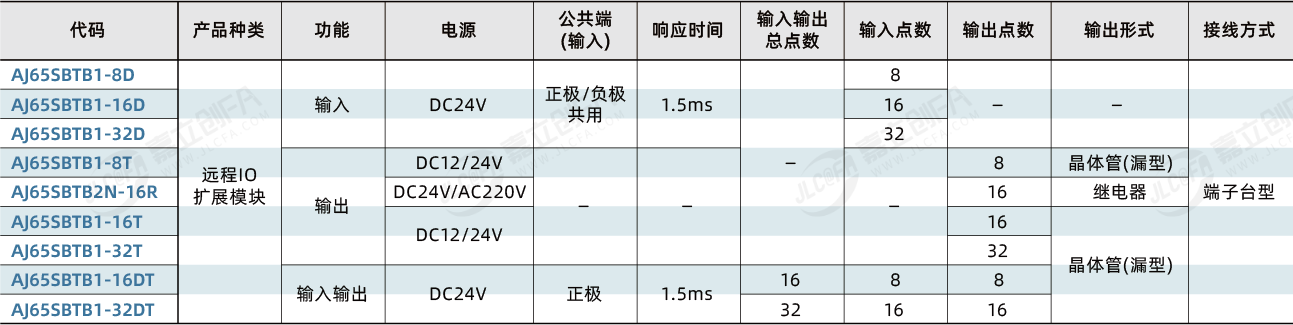

3 性能参数

一般规格：

项目	规格
使用环境温度	0～55℃*6
保存环境温度	-20~75℃*6
使用环境湿度	10~90%RH，不可有结露(防水型远程I/O模块符合IP67标准*4)
保存环境湿度	10~90%RH，不可有结露
耐振动	符合JIS B 3502、 IEC 61131-2 标准		频率数	恒定加速度	半振幅	扫描次数
		有间断的振动时	5一8.4Hz	-	3.5mm	X.Y.Z 各方向10次
			8.4~～150Hz	9.8m/s'	-
		有连续的振动时	5~8.4Hz		1.75mm
			8.4~150Hz	4.9m/s
耐冲击	符合JIS B 3502、IEC 61131-2标准(147m/s2，XYZ 3个方向各3次)
使用周边气体	无腐蚀性气体
使用标高*3	0~2000m
设置场所	控制盘内*5
过电压类别*1	II及以下
污染度*2	2及以下

*1：表示假设该设备被连接至从公共配电网到厂内的机械装置的某个配电部分上。

类别II适用于通过固定设备进行供电的设备等。额定在300V以下的设备的耐电涌电压为2500V。

*2：是表示该设备的使用环境中导电性物质发生程度的指标。

污染度2表示仅发生了非导电性的污染。但是，该环境中偶发的凝结可能会引起暂时导电。

*3：对于可编程控制器，不应在被加压到标高0m的大气压及以上的环境下使用或者保存。

如果使用，有可能导致误动作。加压后使用时，请向当地三菱电机分公司咨询。

*4：仅适用于所有使用了防水连接器的状态，或者对未使用的防水连接器、贯通管安装了防水帽的状态。(贯通管仅为AJ65SBTW □-16□)

*5：只要是满足使用环境温度、使用环境湿度等条件的环境，即使在控制盘以外的环境下也可使用。

*6：防水型远程I/O模块(仅AJ65SBTW□-16□)的使用环境温度、保存环境温度如下表所示。

项目		规格
使用环境温度		0～45℃
保存环境温度	无配线(产品单体)	-20～65℃
	有配线(插入电缆后)	-10～55℃

AJ65SBTB1-8D：

形式			DC输入模块
项目		型号	AJ65SBTB1-8D
输入点数			8点
绝缘方式			光耦合器绝缘
额定输入电压			DC24V
额定输入电流			约7mA
使用电压范围			DC19.2～26.4V(波动率5%及以内)
最大同时输入点数			100%
ON电压/ON电流			DC14V及以上/3.5mA及以上
OFF电压/OFF电流			DC6V及以下/1.7mA及以下
输入电阻			约3.3kΩ
响应时间		OFF→ON	1.5ms及以下(DC24V时)
		ON→OFF	1.5ms及以下(DC24V时)
公共端方式			8点1公共端(2点)(端子排型1线式)
输入形式			正、负公共端共用型(漏型、源型共用型)
占用站数			1站分配32点(使用8点)
模块电源		电压	DC20.4~26.4V(波动率5%及以内)
		电流	30mA及以下(DC24V，全部点ON时)
噪声强度			通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压			DC外部端子汇总—接地之间 AC500V 1分钟
绝缘电阻			DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级			IP2X
重量			0.14kg
外部连接方式	通信部分、模块电源部分		7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分		10点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
模块安装螺栓			带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨			TH35-7.5Fe、TH35-7.5Al(基于IEC 60715标准)
适用压装端子			•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线	材质		铜线
	额定温度		75℃及以上
附属品			用户手册

AJ65SBTB1-16D：

形式			DC输入模块
项目		型号	AJ65SBTB1-16D
输入点数			16点
绝缘方式			光耦合器绝缘
额定输入电压			DC24V
额定输入电流			约7mA
使用电压范围			DC19.2～26.4V(波动率5%及以内)
最大同时输入点数			100%
ON电压/ON电流			DC14V及以上/3.5mA及以上
OFF电压/OFF电流			DC6V及以下/1.7mA及以下
输入电阻			约3.3kΩ
响应时间		OFF→ON	1.5ms及以下(DC24V时)
		ON→OFF	1.5ms及以下(DC24V时)
公共端方式			16点1公共端(2点)(端子排型1线式)
输入形式			正、负公共端共用型(漏型、源型共用型)
占用站数			1站分配32点(使用16点)
模块电源		电压	DC20.4~26.4V(波动率5%及以内)
		电流	35mA及以下(DC24V，全部点ON时)
噪声强度			通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压			DC外部端子汇总—接地之间 AC500V 1分钟
绝缘电阻			DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级			IP2X
重量			0.18kg
外部连接方式	通信部分、模块电源部分		7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分		18点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
模块安装螺栓			带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨			TH35-7.5Fe、TH35-7.5Al(基于IEC 60715标准)
适用压装端子			•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线	材质		铜线
	额定温度		75℃及以上
附属品			用户手册

AJ65SBTB1-32D：

形式			DC输入模块
项目		型号	AJ65SBTB1-32D
输入点数			32点
绝缘方式			光耦合器绝缘
额定输入电压			DC24V
额定输入电流			约7mA
使用电压范围			DC19.2～26.4V(波动率5%及以内)
最大同时输入点数			100%
ON电压/ON电流			DC14V及以上/3.5mA及以上
OFF电压/OFF电流			DC6V及以下/1.7mA及以下
输入电阻			约3.3kΩ
响应时间		OFF→ON	1.5ms及以下(DC24V时)
		ON→OFF	1.5ms及以下(DC24V时)
公共端方式			32点1公共端(2点)(端子排型1线式)
输入形式			正、负公共端共用型(漏型、源型共用型)
占用站数			1站分配32点(使用32点)
模块电源		电压	DC20.4~26.4V(波动率5%及以内)
		电流	45mA及以下(DC24V，全部点ON时)
噪声强度			通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压			DC外部端子汇总—接地之间 AC500V 1分钟
绝缘电阻			DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级			IP2X
重量			0.25kg
外部连接方式	通信部分、模块电源部分		7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分		34点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
模块安装螺栓			带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨			TH35-7.5Fe、TH35-7.5Al(基于IEC 60715标准)
适用压装端子			•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线	材质		铜线
	额定温度		75℃及以上
附属品			用户手册

AJ65SBTB1-8T

形式				晶体管输出模块
项目			型号	AJ65SBTB1-8T
输出点数				8点
绝缘方式				光耦合器绝缘
额定负荷电压				DC12/24V
使用负荷电压范围				DC10.2~26.4V(波动率5%及以内)
最大负荷电流				0.5A/1点、2.4A/1公共端
最大浪涌电流				1.0A、10ms及以下
OFF时泄漏电流				0.25mA及以下
ON时最大电压降				DC0.3V及以下(TYP.) 0.5A、DC0.6V及以下(MAX.) 0.5A
输出形式				漏型
保护功能				过载保护功能、过电压保护功能、过热保护功能
响应时间		OFF→ON		0.5ms及以下
		ON→OFF		1.5ms及以下(电阻负荷)
输出部分外部供给电源			电压	DC10.2~26.4V(波动率5%及以内)
			电流	15mA及以下(TYP. DC24V、每个公共端)不包含外部负荷电流
浪涌抑制器				齐纳二极管
公共端方式				8点1公共端(端子排型1线式)
占用站数				1站分配32点(使用8点)
模块电源			电压	DC20.4～26.4V(波动率5%及以内)
			电流	35mA及以下(DC24V、全部点ON时)
噪声强度				通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压				DC外部端子汇总一接地之间 AC500V 1分钟
绝缘电阻				DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级				IP2X
重量				0.14kg
外部连接方式	通信部分、模块电源部分			7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分			10点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
模块安装螺栓				带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨				TH35-7.5Fe、TH35-7.5A1(基于IEC 60715标准)
适用压装端子				•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线		材质		铜线
		额定温度		75℃及以上
附属品				用户手册

AJ65SBTB1-16T

形式				晶体管输出模块
项目			型号	AJ65SBTB1-16T
输出点数				16点
绝缘方式				光耦合器绝缘
额定负荷电压				DC12/24V
使用负荷电压范围				DC10.2~26.4V(波动率5%及以内)
最大负荷电流				0.5A/1点、2.4A/1公共端
最大浪涌电流				1.0A、10ms及以下
OFF时泄漏电流				0.25mA及以下
ON时最大电压降				DC0.3V及以下(TYP.) 0.5A、DC0.6V及以下(MAX.) 0.5A
输出形式				漏型
保护功能				过载保护功能、过电压保护功能、过热保护功能
响应时间		OFF→ON		0.5ms及以下
		ON→OFF		1.5ms及以下(电阻负荷)
输出部分外部供给电源			电压	DC10.2~26.4V(波动率5%及以内)
			电流	30mA及以下(TYP. DC24V、每个公共端)不包含外部负荷电流
浪涌抑制器				齐纳二极管
公共端方式				16点1公共端(端子排型1线式)
占用站数				1站分配32点(使用16点)
模块电源			电压	DC20.4～26.4V(波动率5%及以内)
			电流	50mA及以下(DC24V、全部点ON时)
噪声强度				通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压				DC外部端子汇总一接地之间 AC500V 1分钟
绝缘电阻				DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级				IP2X
重量				0.18kg
外部连接方式	通信部分、模块电源部分			7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分			18点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
模块安装螺栓				带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨				TH35-7.5Fe、TH35-7.5A1(基于IEC 60715标准)
适用压装端子				•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线		材质		铜线
		额定温度		75℃及以上
附属品				用户手册

AJ65SBTB1-32T

形式				晶体管输出模块
项目			型号	AJ65SBTB1-32T
输出点数				32点
绝缘方式				光耦合器绝缘
额定负荷电压				DC12/24V
使用负荷电压范围				DC10.2~26.4V(波动率5%及以内)
最大负荷电流				0.5A/1点、2.4A/1公共端
最大浪涌电流				1.0A、10ms及以下
OFF时泄漏电流				0.25mA及以下
ON时最大电压降				DC0.3V及以下(TYP.) 0.5A、DC0.6V及以下(MAX.) 0.5A
输出形式				漏型
保护功能				过载保护功能、过电压保护功能、过热保护功能
响应时间		OFF→ON		0.5ms及以下
		ON→OFF		1.5ms及以下(电阻负荷)
输出部分外部供给电源			电压	DC10.2~26.4V(波动率5%及以内)
			电流	50mA及以下(TYP. DC24V、每个公共端)不包含外部负荷电流
浪涌抑制器				齐纳二极管
公共端方式				32点1公共端(端子排型1线式)
占用站数				1站分配32点(使用32点)
模块电源			电压	DC20.4～26.4V(波动率5%及以内)
			电流	65mA及以下(DC24V、全部点ON时)
噪声强度				通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压				DC外部端子汇总一接地之间 AC500V 1分钟
绝缘电阻				DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级				IP2X
重量				0.25kg
外部连接方式	通信部分、模块电源部分			7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分			34点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
模块安装螺栓				带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨				TH35-7.5Fe、TH35-7.5A1(基于IEC 60715标准)
适用压装端子				•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线		材质		铜线
		额定温度		75℃及以上
附属品				用户手册

AJ65SBTB1-16DT

形式				DC输入晶体管输出复合模块
项目			型号	AJ65SBTB1-16DT
输入部分					输出部分
输入点数				8点	输出点数		8点
绝缘方式				光耦合器绝缘	绝缘方式		光耦合器绝缘
额定输入电压				DC24V	额定负荷电压		DC24V
额定输入电流				约7mA	使用负荷电压范围		DC19.2～26.4V (波动率5%及以内)
使用电压范围				DC19.2～26.4V (波动率5%及以内)	最大负荷电流		0.5A/1点、2.4A/1公共端
最大同时输入点数				100%	最大浪涌电流		1.0A、10ms及以下
ON电压/ON电流				DC14V及以上/3.5mA及以上	OFF时泄漏电流		0.25mA及以下
OFF电压/OFF电流				DC6V及以下/1.7mA及以下	ON时最大电压降		DC0.3V及以下(TYP.) 0.5A、 DC0.6V及以下(MAX.) 0.5A
输入电阻				约3.3kΩ	输出形式		漏型
					保护功能		过载保护功能、过电压保护功能、过热保护功能
响应时间			OFF→ON	1.5ms及以下(DC24V时)	响应时间	OFF→ON	0.5ms及以下
			ON→OFF	1.5ms及以下(DC24V时)		ON→OFF	1.5ms及以下(电阻负荷)
					输出部分外部供电源	电压	DC19.2~26.4V (波动率5%及以内)
						电流	17.8mA及以下(DC24V、全部点ON时) 不包含外部负荷电流
输入形式				正公共端(漏型)	浪涌抑制器		齐纳二极管
公共端方式				16点1公共端(端子排型1线式)
占用站数				1站分配32点(使用16点)
模块电源			电压	DC20.4～26.4V(波动率5%及以内)
			电流	50mA及以下(DC24V、全部点ON时)
噪声强度				通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压				DC外部端子汇总—接地之间 AC500V 1分钟
绝缘电阻				DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级				IP2X
重量				0.18kg
外部连接方式	通信部分、模块电源部分			7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m)适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分			18点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m)适用压装端子的插入个数为2个及以内
模块安装螺栓				带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨				TH35-7.5Fe、TH35-7.5Al(基于IEC 60715标准)
适用压装端子				•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线		材质		铜线
		额定温度		75℃及以上
附属品				用户手册

AJ65SBTB1-32DT

形式				DC输入晶体管输出复合模块
项目			型号	AJ65SBTB1-32DT
输入部分					输出部分
输入点数				16点	输出点数		16点
绝缘方式				光耦合器绝缘	绝缘方式		光耦合器绝缘
额定输入电压				DC24V	额定负荷电压		DC24V
额定输入电流				约7mA	使用负荷电压范围		DC19.2～26.4V (波动率5%及以内)
使用电压范围				DC19.2～26.4V (波动率5%及以内)	最大负荷电流		0.5A/1点、2.4A/1公共端
最大同时输入点数				100%	最大浪涌电流		1.0A、10ms及以下
ON电压/ON电流				DC14V及以上/3.5mA及以上	OFF时泄漏电流		0.25mA及以下
OFF电压/OFF电流				DC6V及以下/1.7mA及以下	ON时最大电压降		DC0.3V及以下(TYP.) 0.5A、 DC0.6V及以下(MAX.) 0.5A
输入电阻				约3.3kΩ	输出形式		漏型
					保护功能		过载保护功能、过电压保护功能、过热保护功能
响应时间			OFF→ON	1.5ms及以下(DC24V时)	响应时间	OFF→ON	0.5ms及以下
			ON→OFF	1.5ms及以下(DC24V时)		ON→OFF	1.5ms及以下(电阻负荷)
					输出部分外部供电源	电压	DC19.2~26.4V (波动率5%及以内)
						电流	30mA及以下(DC24V、全部点ON时) 不包含外部负荷电流
输入形式				正公共端(漏型)	浪涌抑制器		齐纳二极管
公共端方式				32点1公共端(端子排型1线式)
占用站数				1站分配32点(使用32点)
模块电源			电压	DC20.4～26.4V(波动率5%及以内)
			电流	60mA及以下(DC24V、全部点ON时)
噪声强度				通过DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器
耐电压				DC外部端子汇总—接地之间 AC500V 1分钟
绝缘电阻				DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
保护等级				IP2X
重量				0.25kg
外部连接方式	通信部分、模块电源部分			7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m)适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分			34点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m)适用压装端子的插入个数为2个及以内
模块安装螺栓				带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨				TH35-7.5Fe、TH35-7.5Al(基于IEC 60715标准)
适用压装端子				•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线		材质		铜线
		额定温度		75℃及以上
附属品				用户手册

AJ65SBTB2N-16R

形式				触点输出模块
项目			型号	AJ65SBTB2N-16R
输出点数				16点
绝缘方式				继电器绝缘
额定负荷电压/电流				DC24V(电阻负荷)、AC240V(COSφ=1) 2A/1点、8A/1公共端
最小开关负荷				DC5V、1mA
最大开关电压				AC264V、DC125V
响应时间		OFF→ON		10ms及以下
		ON→OFF		12ms及以下
寿命			机械性	2000万回及以上
			电气性	额定开闭电压/电流负荷10万次及以上 AC200V 1.5A、AC240V 1A(COSφ＝0.7) 10万次及以上 AC200V 1A、AC240V 0.5A(COSφ＝0.35) 10万次及以上 DC24V 1A、DC100V 0.1A(L/R＝7ms) 10万次及以上
最大开关频率				3600次/时
浪涌抑制器				无
公共端方式				16点1公共端(端子排型2线式)
占用站数				1站分配32点(使用16点)
模块电源			电压	DC20.4～26.4V(波动率5%及以内)
			电流	120mA及以下(DC24V、全部点ON时)
噪声强度				通过AC型的噪声电压1500Vp-p、DC型的噪声电压500Vp-p、噪声幅度1μs、噪声频率25～60Hz的噪声模拟器所产生的快速瞬变/突发噪声 IEC61000-4-4：1kV
耐电压				AC外部端子汇总—接地之间 AC2830V rms/3循环(标高2000m) DC外部端子汇总—接地之间 AC500V 1分钟
绝缘电阻				AC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上 DC外部端子汇总—接地之间 DC500V 绝缘电阻计测量10MΩ及以上
重量				0.35kg
外部连接方式	通信部分、模块电源部分			7点2段式端子排[传送回路、模块电源、FG] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
	输入输出电源部分、输入输出部分			34点直接安装端子排[输入输出电源、I/O信号] M3×5.2螺栓(扭矩范围：0.59～0.88N•m) 适用压装端子的插入个数为2个及以内
模块安装螺栓				带平垫圈磨圆M4螺栓(扭矩范围：0.78～1.08N•m) 可以通过DIN轨安装；可以在6个方向安装
适用DIN轨				TH35-7.5Fe、TH35-7.5A1(基于IEC 60715标准)
适用压装端子				•RAV1.25-3(基于JIS C 2805标准)[适用电线尺寸：0.3～1.25mm²(AWG22～16)绞线] •V2-MS3、RAP2-3SL、TGV2-3N [适用电线尺寸：1.25～2.0mm²(AWG16～14)绞线]
电线		材质		铜线
		额定温度		75℃及以上
附属品				用户手册
