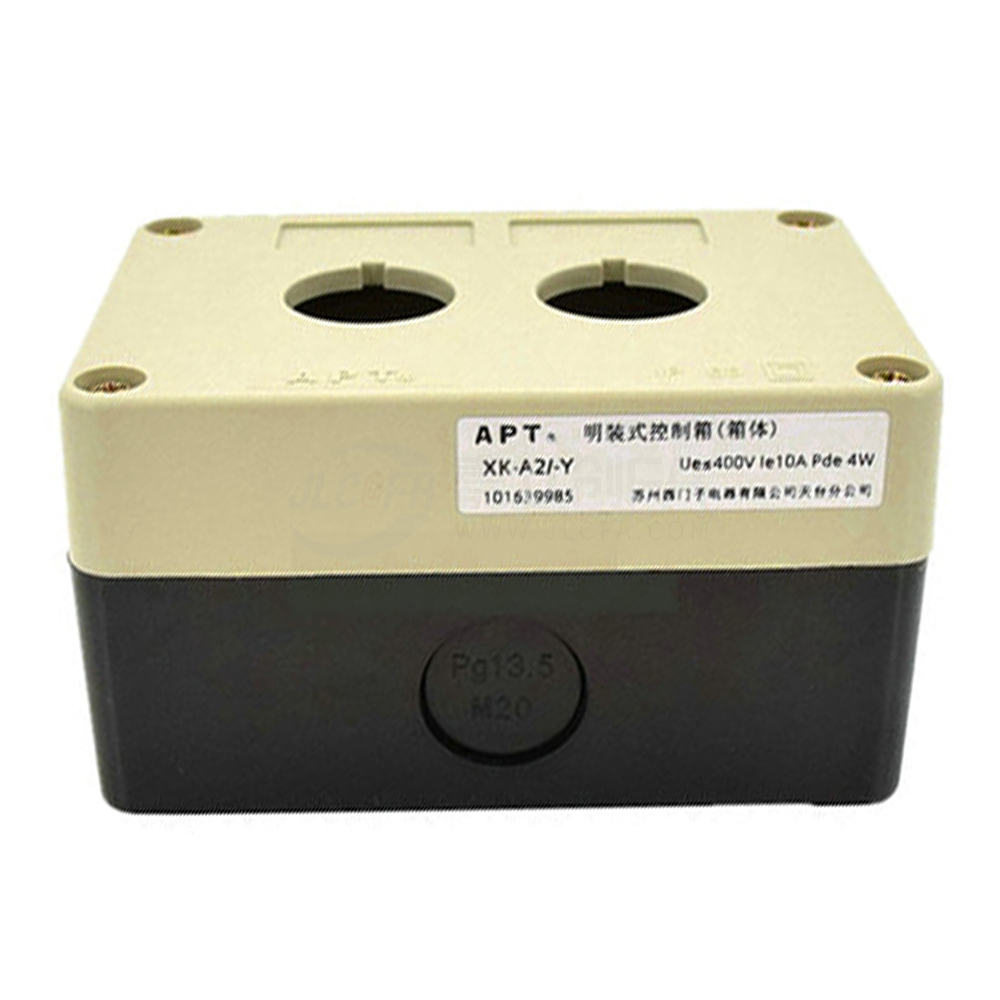

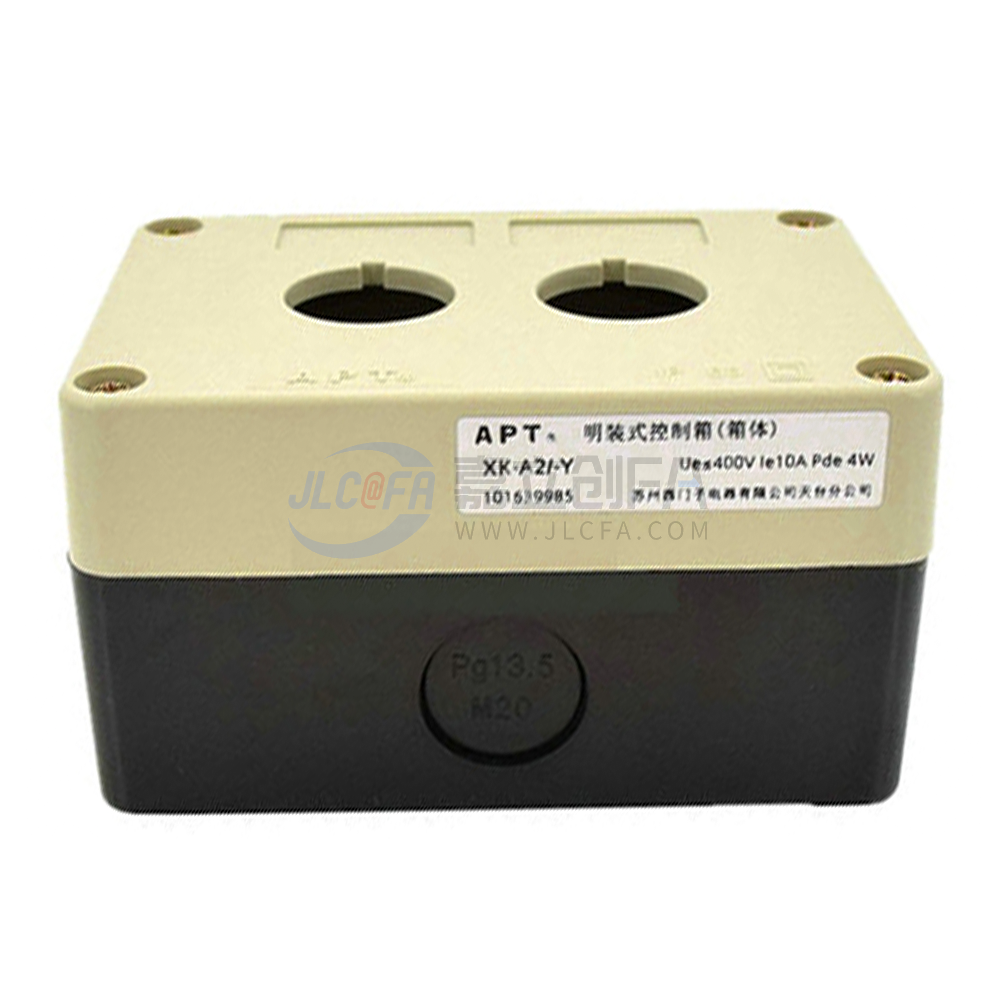

APT 按钮盒 XK-A系列
图片仅供参考
分享至
APT 按钮盒 XK-A系列
产品型号
XK-A5/-Y
复制
品牌 APT
已选属性 颜色：灰色端盖,黑色基座 | 开孔数：5 | 外形尺寸：204.5×72.5×58.5 | 种类：按钮盒 | 系列：XK-A | 适用安装孔：Φ22安装孔 | 材质：ABS | 备注：IP65 | 敲落孔：有
选购数量
商品总价 --
商品交期 -- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介

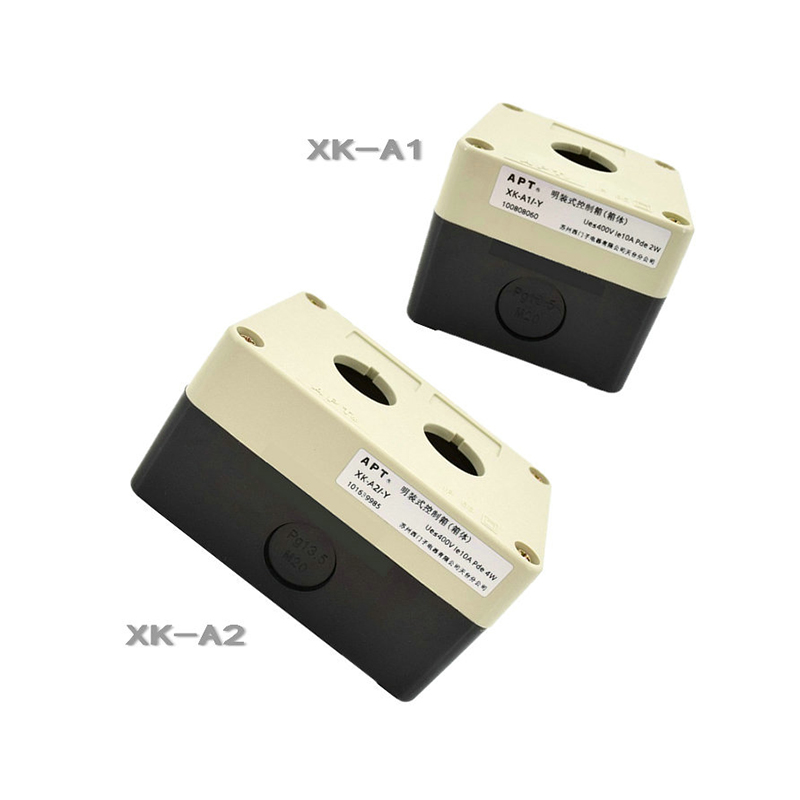

XK-A系列按钮盒，横向安装可带按钮指示灯标牌框，竖直安装不可带按钮指示灯标牌框。

.jpg



2 产品特点

1. 5种外形尺寸，2种材料。

2. 底座为黑色，盖为灰色。

3. XK-A系列安装LA39带一节触点模块的按钮、LW39-19万转（2付触点）的开关、LW39-16B（2付触点，定位式；除XK-A1）的开关及AD16-22系列指示灯。

4. 横向安装可带按钮指示灯标牌框，竖直安装不可带按钮指示灯标牌框。

3 性能参数
XK-A系列按钮盒
密封圈硅海绵橡胶
盖与底座连接4个M4的金属螺钉
箱体安装基座底部有2个Φ4.2孔用于安装箱体（底座外刻有安装孔尺寸及孔距尺寸线）
内部元件安装元件直接安装箱盖上，底部无安装固定脚。箱内无法安装导轨，仅作一般接线用
材料ABS(常规)PC(定制)
温度范围-40°C~+70°C-50°C~+115°C
阻燃级别V0V2
防护等级IP65IP65

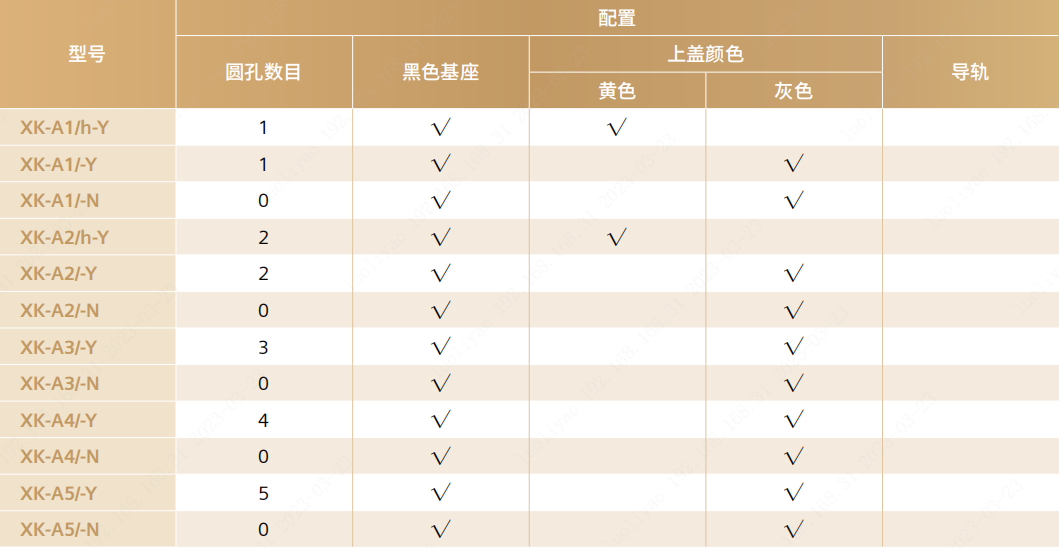

4 订货引导

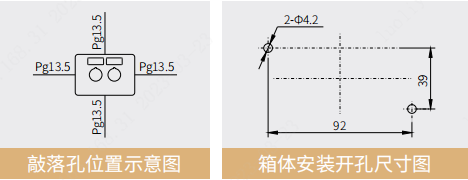

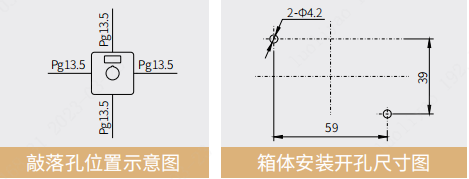

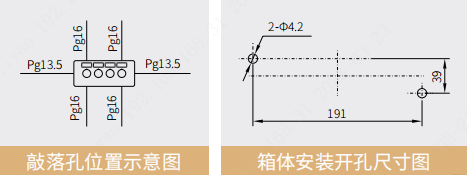

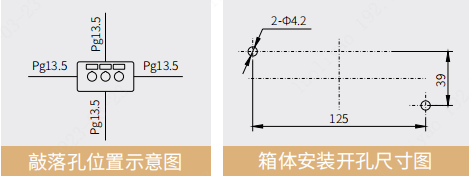

5 产品尺寸

XK-A-1.png   XK-A-2.png

image.png   image.png
