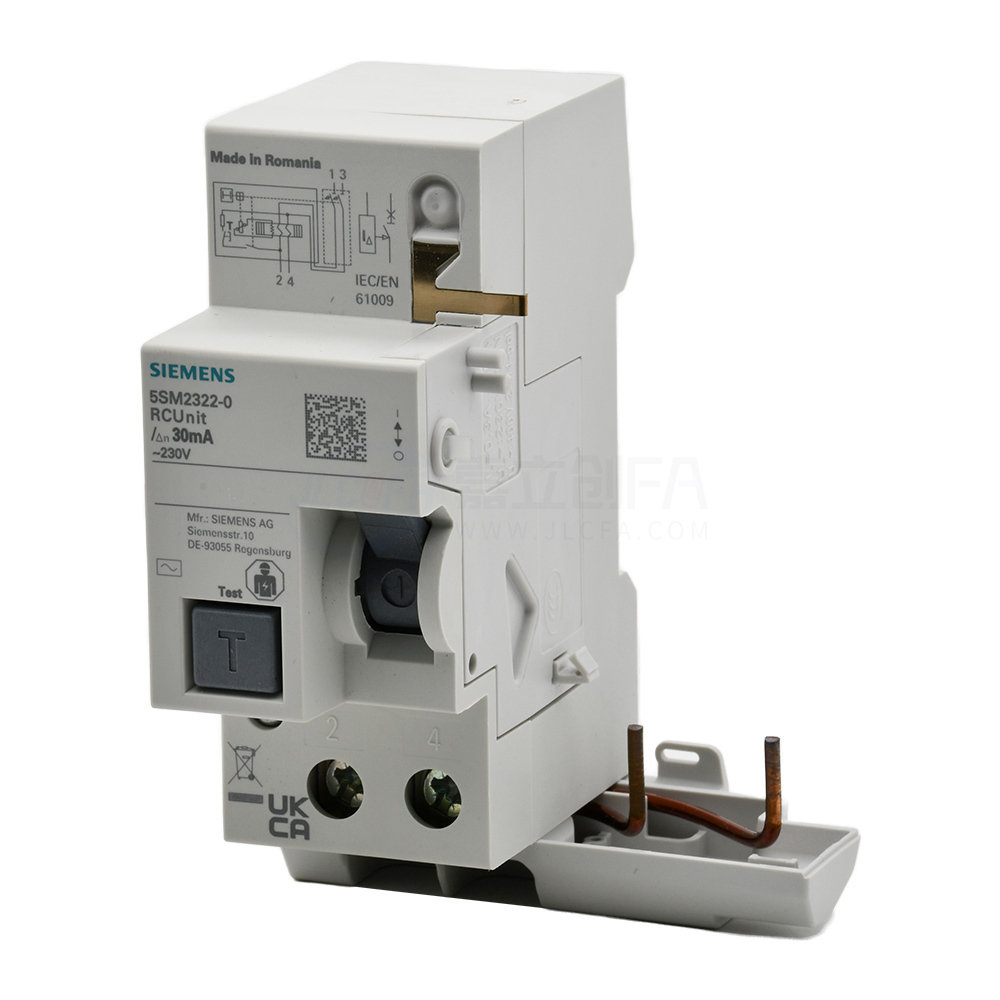

西门子(SIEMENS) 小型漏电保护断路器 5SM2电磁式 2P
图片仅供参考
分享至
西门子(SIEMENS) 小型漏电保护断路器 5SM2电磁式 2P
产品型号
5SM23220
复制
品牌 西门子(SIEMENS)

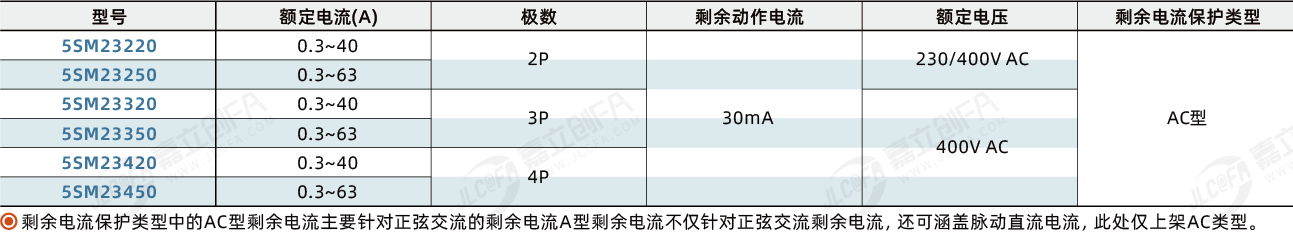

描述 5SM23220(AC 30MA 2P 0.3~40A)
已选属性 剩余动作电流:30mA | 额定电压:230V/400VAC | 品类:漏电模块 | 漏电保护类型:AC | 种类:小型漏电保护断路器 | 脱扣器类型:ELM(电磁式) | 系列:5SM2电磁式 | 额定电流:40A | 极数:2P
选购数量
商品总价 --
商品交期 -- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 性能参数
  • 产品尺寸
  • 使用方法
1 产品简介

剩余电流保护模块可用于最大到240/415VAC的供电系统。AC型剩余电流主要针对正弦交流电剩余电流,A型剩余电流则不仅针对正弦交流剩余电流,还会涵盖脉动直流剩余电流。

对于保护模块产品不同的剩余电流类型,30mA主要用于人身安全,防火保护,也会用于直接接触等场合的保护。

对于最大300mA的剩余电流,保护装置主要用于防止绝缘故障引起的火灾。剩余电流保护附件可以与B,C,D曲线的小型断路器不借助任何外在工具轻松安装。

2 产品特点

①形式多样的剩余电流保护模块和全面的小型断路器类型,为各种不同的应用场合提供了所需的剩余电流保护产品。

②A型瞬动型产品抗8/20us浪涌电流超过1kA,选择型超过5kA、确保了安全操作。

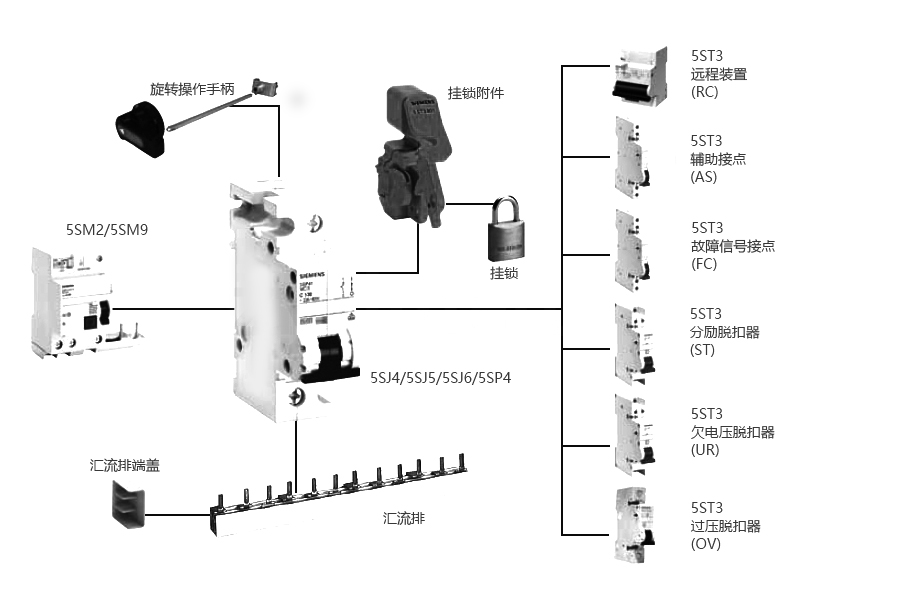

③与小型断路器拼装快捷,无需工具,所有的小型断路器的附件安装在产品的右边。

④短延时型产品具有约10ms的脱扣延时,可以有效避免误动作的发生,如带有接地电容和电感的设备启动时产生的瞬间剩余电流,从而提高设备工作连续性。短延时型产品抗浪涌电流高达3kA。

⑤选择型产品具有延时脱扣功能,确保剩余电流发生时只有下级故障回路部分动作,从而实现上下级间的选择性配合。选择型产品抗浪涌电流超过5kA。

3 性能参数
5SM2附件-微型漏电模块附件
产品名称5SM2
标准EC61009/GB16917
额定电压VAC230VAC(2P); 400VAC(3P/4P)
额定功率Hz50…60
额定电流A16-63( 适配 5SY4/6/7 ),
80-100( 适配 5SP4 B 和 C 特性 )
剩余动作电流mA30/300
剩余动作电流保护类型A/AC
选择性瞬动型; 选择型
极数2P/3P/4P
过压保护功能-
污染等级2
接线能力mm21.5…25, 6.0…50
电气寿命>10000
储存温度-40…+75
使用环境温度-25…+45

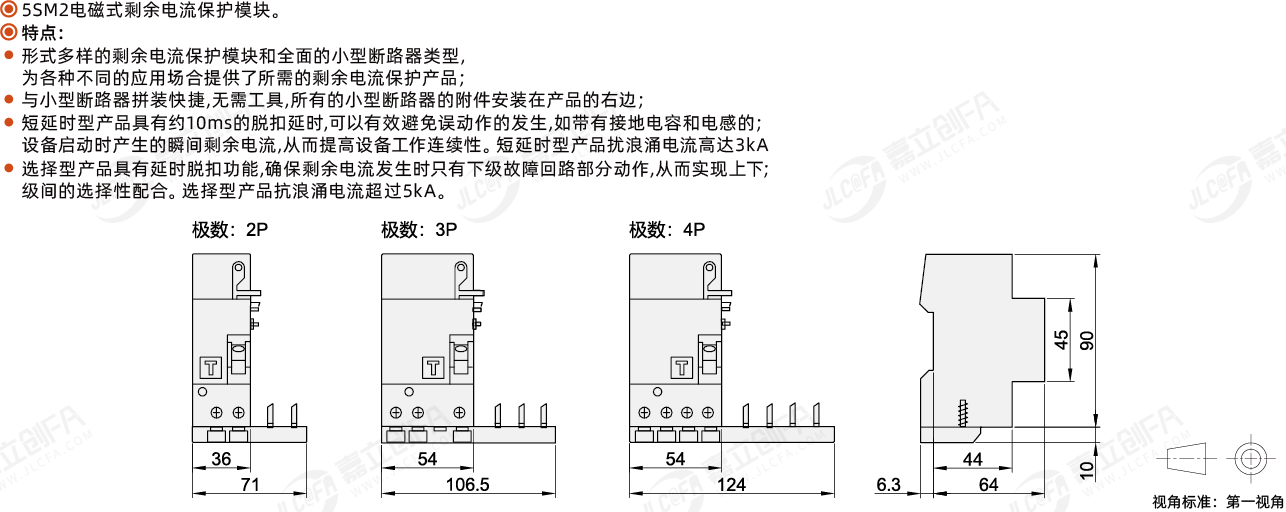

4 产品尺寸

5 使用方法
