FX5-4AD-ADP/FX5-4DA-ADP连接在CPU模块的左侧，采用硬连接的方式。它具有4路模拟量输入，支持电压和电流两种信号

FX5-4AD-ADP：

1.输入通道：FX5-4AD-ADP模块提供了4个独立的模拟量输入通道。每个通道都可以接收不同类型的模拟信号，如电流、电压和热电偶，并将其转换为数字信号供PLC处理。

2.高精度转换：该模块具有高精度的模拟信号转换能力，能够提供精确的模拟量输入测量结果。它支持16位分辨率，可以满足精确度要求较高的应用需求。

3.内部参考电压：FX5-4AD-ADP模块内置了一个可调节的内部参考电压源，可以用于精确校准模块的模拟量输入范围。

4.高速采样率：该模块支持高速采样率，可以实时地读取模拟信号并传输给PLC进行处理。这样可以实现快速响应和高精度的模拟量测量。

5.灵活配置：FX5-4AD-ADP模块可以通过三菱电机的编程软件进行灵活配置。用户可以根据实际需求设置模块的量程范围、采样周期、滤波器等参数。

6.易于安装和扩展：该模块设计紧凑，易于安装在FX5系列PLC的扩展插槽中。同时，通过扩展插槽，用户可以方便地扩展更多的模拟量输入通道或其他类型的扩展模块。

FX5-4DA-ADP：

1.输出通道：FX5-4DA-ADP模块提供了4个独立的模拟量输出通道。每个通道都可以生成不同类型的模拟信号，如电流或电压，用于控制外部设备。

2.高精度输出：该模块具有高精度的模拟信号输出能力，可以按照设定的数值生成精确的模拟量输出信号。它支持16位分辨率，可满足精确度要求较高的应用需求。

3.内部参考电压：FX5-4DA-ADP模块内置了一个可调节的内部参考电压源，用于精确校准模块的模拟量输出范围。

4.高速更新率：该模块支持高速的模拟量输出更新率，可以实时地将数字信号转换为模拟量输出，并对外部设备进行控制。这样可以实现快速响应和精确的模拟量控制。

5.灵活配置：FX5-4DA-ADP模块可以通过三菱电机的编程软件进行灵活配置。用户可以根据实际需求设置模块的量程范围、输出类型（电流/电压）、采样周期、滤波器等参数。

6.易于安装和扩展：该模块设计紧凑，易于安装在FX5系列PLC的扩展插槽中。同时，通过扩展插槽，用户可以方便地扩展更多的模拟量输出通道或其他类型的扩展模块。

FX5-4AD-ADP：

FX5-4DA-ADP：

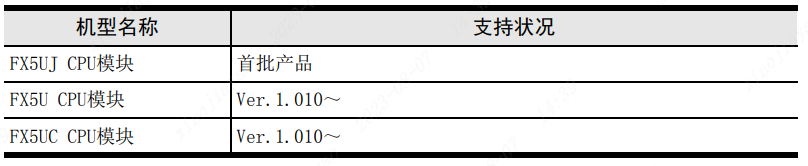

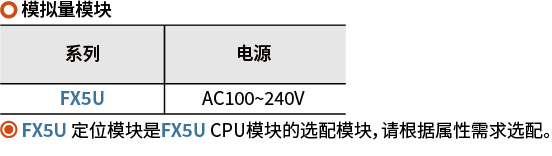

此模拟量模块支持的CPU模块：

FX5-4AD-ADP

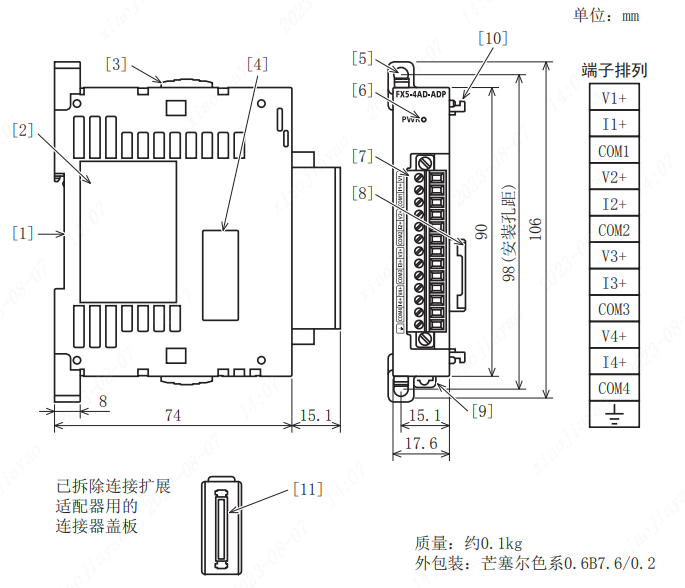

[1] DIN导轨安装用沟槽(DIN导轨:DIN46277 35mm宽)                        [2] 铭牌

[3] 扩展适配器连接用卡扣                                                                   [4] 连接扩展适配器用的连接器盖板

[5] 直接安装用孔(2-4.5,安装螺丝:M4螺丝)                                         [6] PWR LED(绿色)

[7] 端子排(欧式端子排)                                                                        [8] 连接扩展适配器用的连接器

[9] DIN导轨安装用卡扣                                                                      [10]扩展适配器连接用扣

[11]连接扩展适配器用的连接器

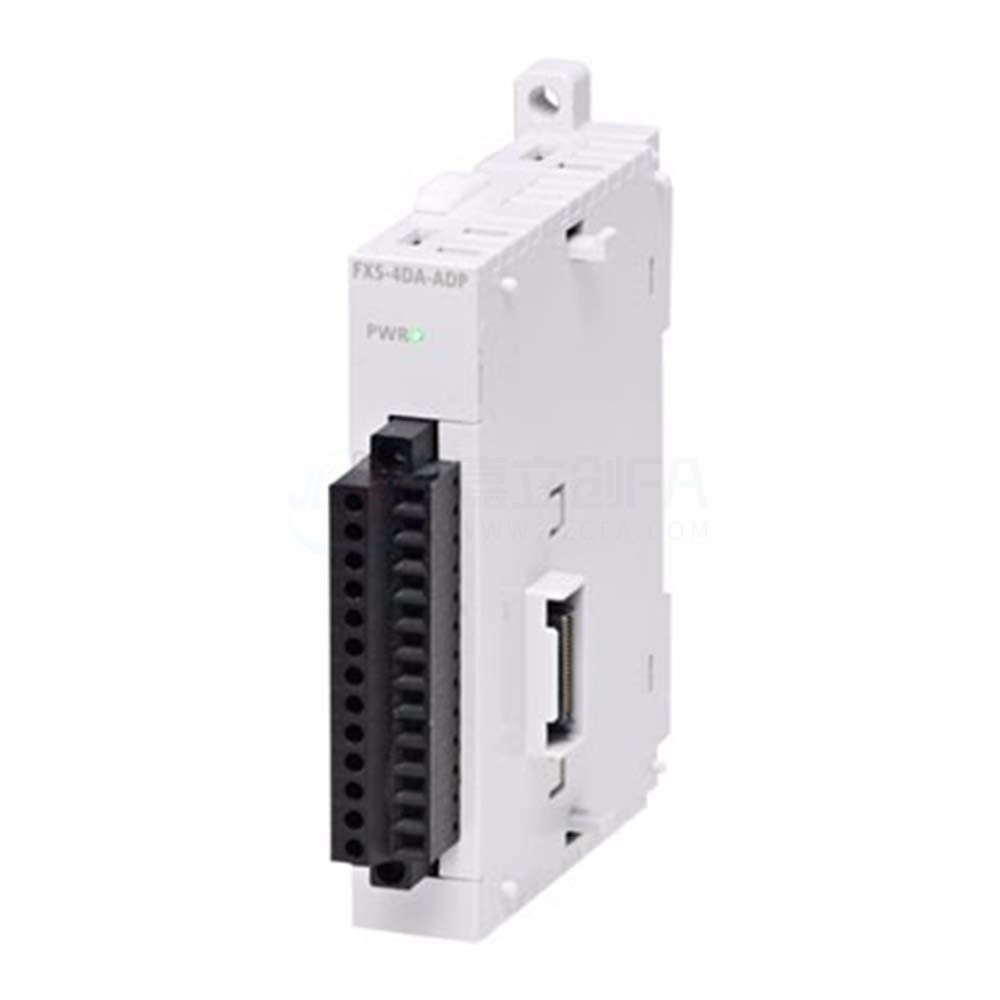

FX5-4DA-ADP

[1] DIN导轨安装用沟槽(DIN导轨:DIN46277 35mm宽)                       [2] 铭牌

[3] 扩展适配器连接用卡扣                                                                  [4] 连接扩展适配器用的连接器盖板

[5] 直接安装用孔(2-4.5，安装螺丝:M4螺丝)                                     [6] PWR LED(绿色)

[7] 端子排(欧式端子排)                                                                       [8] 连接扩展适配器用的连接器

[9] DIN导轨安装用卡扣                                                                     [10]扩展适配器连接用扣

[11]连接扩展适配器用的连接器                                                          [12]电源接头

FX5-4AD-ADP

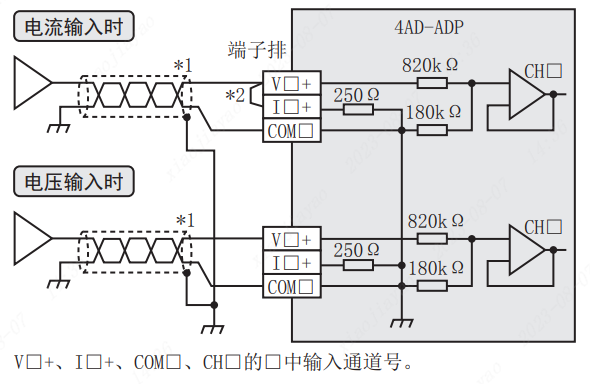

*1 模拟量的输入线使用2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

*2 电流输入时，请务必将“V□+”和“I□+”的端子短路。 (□:输入通道编号)

FX5-4DA-ADP

*1 模拟量的输出线使用 2芯的屏蔽双绞电缆，请与其它动力线或者易于受感应的线分开布线。

*2 请将屏蔽线在信号接收侧进行单侧接地。
