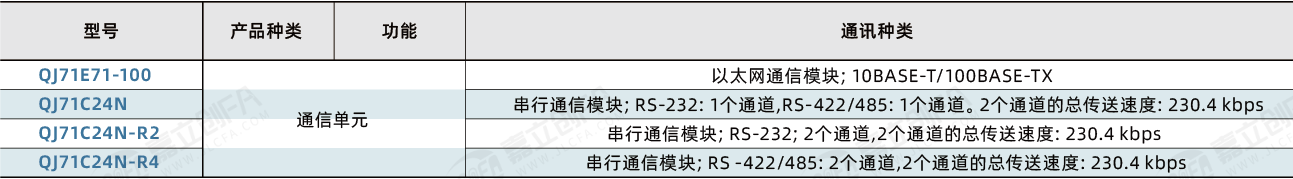

| 项目 | 规格 |
QJ71C24N

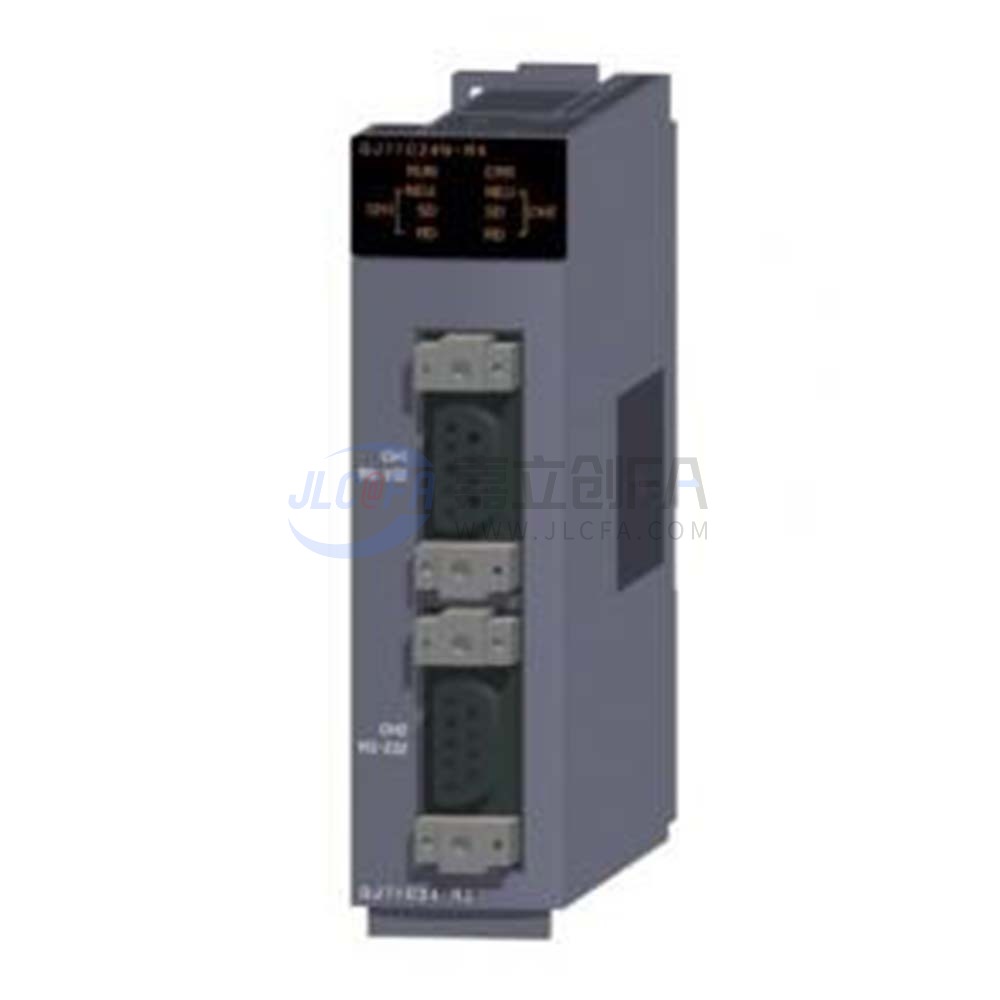

QJ71C24 | QJ71C24N-R2
QJ71C24-R2 | QJ71C24N一R4 |
| 接口 | CH1 | RS-232 标准
(D-Sub 9P) | RS-232 标准
(D-sub 9pin) | RS-422/485 标准

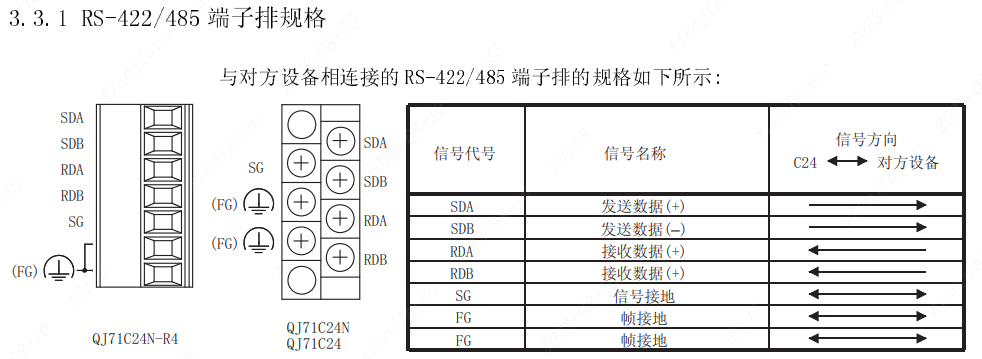

(双片嵌入式端子排) |
| CH2 | RS-422/485标准
(双片式端子排) | RS-232标准
(D-Sub 9P) | RS-422/485标准
〔双片嵌入式端子排) |
| 通信方式(*1) | 线路 | 全双工通信/半双工通信 |
| MC协议通信 | 半双工通信 |
| 无顺序协议通信 | 全双工通信/半双工通信 |
| 双向协议通信 | 全双工通信/半双工通信 |
| 同步方式 | 起止同步方式 |
| 传送速度 | [QJ71C24N(一R2/R4)] |
| 50 | 300 | 600 | 1200 | 2400 | 4800 | 9600 |
|
| 14400 | 19200 | 28800 | 38400 | 57600 | 115200 | 230400 | (bps) |
·只有在CH1端才可以住用230400bps.(在CH2端不能使用)
·2个接口的合计传送速度可以在230400bps 以内使用.
·使用收发数据监视功能时，2个接口的合计传送速度可以在115200bps以内使用。
[QJ71C24(-R2)] |
| 50 | 300 | 600 | 1200 | 2400 | 4800 | 9600 |
|
| 14400 | 19200 | 28800 | 38400 | 57600 | 115200 | —— | (bps) |
| 2个接口的合计传送速度可以在115200bps 以内使用， |
| 数据格式 | 起始位 | 1 |
| 数据位 | 7/8 |
| 奇偶位 | 1(垂直奇偶)/无 |
| 停止位 | 1/2 |
| 访问循环 | MC协议通信 | 安装站可编程控制器 CPU 的 END 处理时进行 1 个请求的处理。
* 对于处理请求扫描次数/链接扫描次数，根据请求内容而有所不同 |
无顺序协议通信
双向协议通信 | 每次发送请求时执行发送，可以进行常时接收 |
| 出错检查 | 奇偶校验 | 有全协议对象时通过参数近择奇数/偶数 |
| 和校验代码 | 用于MC协议/双向协议时通过参数选择
用于无顾序协议时通过用户登录帧选择 |
| 项目 | 规格 |
QJ71C24N
QJ71C24 | QJ71C24N-R2
QJ71C24-R2 | QJ71C24N-R4 |
| 传送控制 |
|
|
|
|
|
|
| RS-232 | RS-422/485 |
| DTR/DSR (ER/DR) 控制 | 可 | 否 |
| RS/CS control | 可 | 否 |
| CD signal control | 可 | 否 |
DC1/DC3(Xon/Xoff)控制
DC2/DC4 控制 | 可 | 可 |
| ·选择 DTR/DSR 信号控制及 DC 代码控制。 |
线路结构
(连接)(*2) | RS-232 | 1 :1 | 1:1 | —— |
| RS-422/485 | 1:1, 1:n, n:1, m:n | 一 | 1:1, 1:n, n:1, m:n |
线路结构
(数据通信)(*2 | RS-
232 | MC协议通信 | 1 :1 | 1:1 |
|
| 无顺序协议通信 | 1:1 | 1:1 |
| 双向协议通信 | 1:1 | 1:1 |
| Rs-422/485 | 协议通信 | 1:1, 1:n, m:n | —— | 1:1, 1:n, m:n |
| 无顺序协议通信 | 1:1, 1:n, n:1 | 1:1, 1:n, n:1 |
| 双向协议通信 | 1:1 | 1:1 |
传送距离
(总延长距离) | RS-232 | 最大15m
(49.2 ft.) | 最大 15m
(49.2 ft.) | —— |
| RS-422/485 | 最大1200m(总延长距高) | —— | 最大1200m(总延长距离) |
| 快闪卡写入次数 | 对于同一区域最多10万次 |
| 输入输出占用点数 | 32 点 1 插槽(I/O 分配:智能 32 点)(*3) |
| 推荐电缆 | RS-232 | 7/0.127 □P HRV-SV 外径 8.5mm 以上(冲电线株式会社制 在□部分指定对数) |

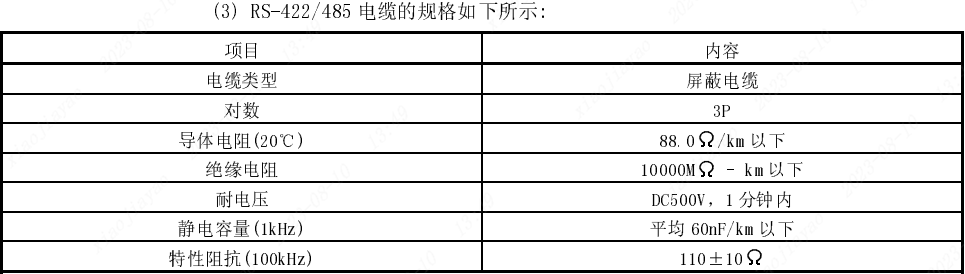

| RS-422/485 | SPEV(SB)-MPC-0.2×3P 外径 约 6.5mm(三菱电线工业株式会社制)
SPEV(SB)-0.2×3P 外径 约 7.5mm(三菱电线工业株式会社制)(*4) |

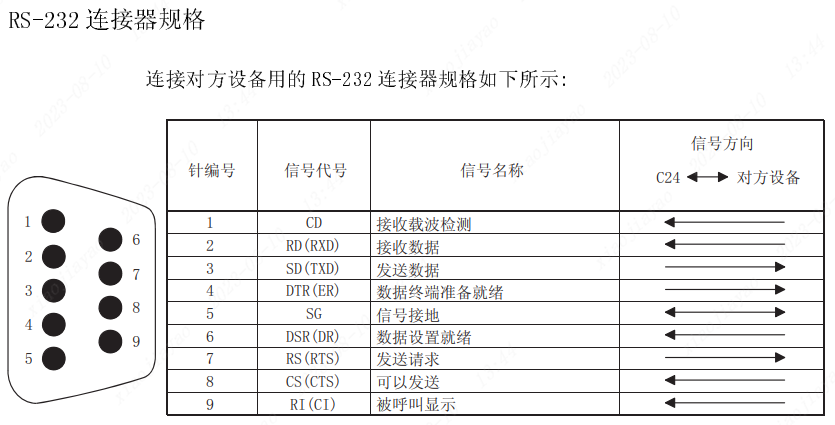

| 外部配线适用连接器 | 9针D sub(公）媒栓固定型(*5) | —— |
| DC5V内部消耗电流 | 0.31A | 0.26A | 0.39A |

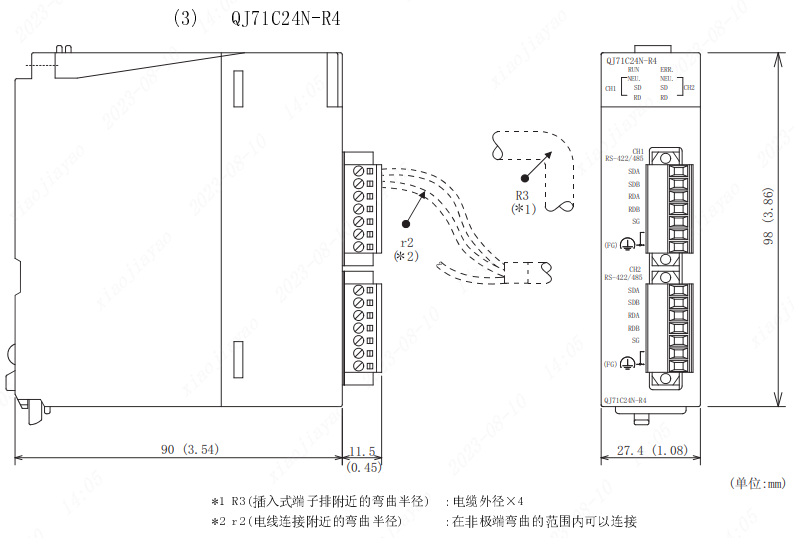

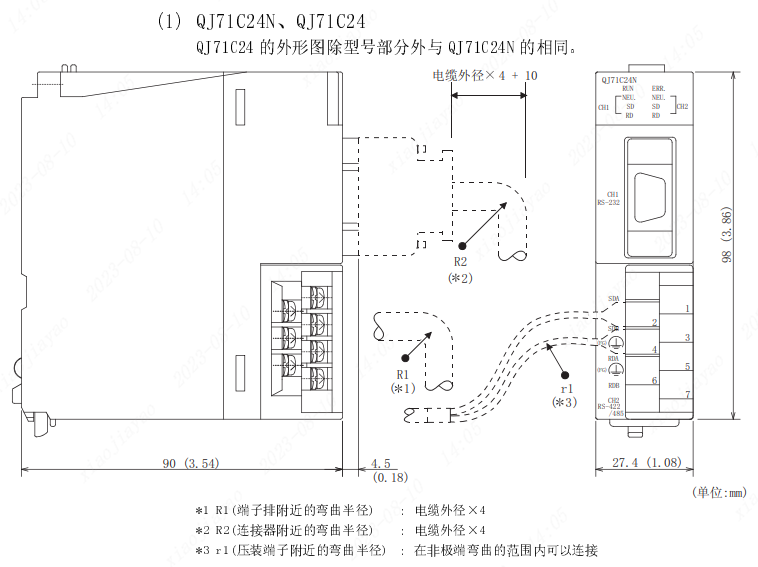

| 外形尺寸 | 98(H)×27.4(W)×90(D)[mm] |
| 重量 | 0.20kg (0.44lb) |
*1 Q 系列 C24 启动时，与对方设备以全双工通信方式进行数据通信。
关于切换至半双工通信方式的有关内容请参阅用户手册(应用篇)。
*2 对方设备与可编程控制器 CPU 相连接时的组合如下所示:
(对方设备端:可编程控制器 CPU 端)
n、m+n 的合计最多为 32。
*3 使用 Q 系列 C24 时，需要通过 GX Developer 进行开关设置。
关于 GX Developer 的开关设置有关内容请参阅 4.5 节。
*4 推荐电缆 SPEV(SB)-MPC-0.2×3P 及 SPEV(SB)-0.2×3P，虽然其电气特性相同，但其外形尺寸以及内部电
线颜色等有部分不同。
| 项目 | 规格 |
| QJ71E71-100 | QJ71E71-B5 | QJ71E71-B2 |
| 10OBASE-TX | 10BASE-T | 10BASE5 | 10BASB2 |
| 传送规格 | 数据传送速度 | 100Mbps
（全双工/半双工） | 10Mbps
(半双工） |
| 流程控制 | 全双工:无*8
半双工:背压拥塞
控制 | 背压拥塞控制（半双工） |
| 接口 | RJ45(固定为MDI) | AUI | BNC |
| 传送方法 | 基带 |
| 节点之间最长距离 | —— | 2500m | 925m |
| 最大段长*6 | 100m(集线器与节点之间的长度)*7 | 500m | 185m |
| 最大节点数/连接*6 | 级联连接
最多2级*1 | 级联连接
最多4级*1 | 100个/段 | 30个/段 |
| 最小节点间隔*6 | —— | 2.5m | 0.5m |
发送接收数
据存储用存
储器 | 可同时打开数 | 16个连接（程序中可使用的连接） |
| 固定缓冲 | 1K字×16 |
| 随机访问用缓冲 | 6K字×l |
电子
邮件 | 附件 | 6K字×1 |
| 正文 | 960字×1 |
| 输入输出占用点数 | 32点1插槽(I/O分配:智能32点） |
| DC5V内部消耗电流 | 0.50A | 0.50A | 0.60A*2 |
| DC12V外部供应电源容量（收发器） |
| *3 | - |

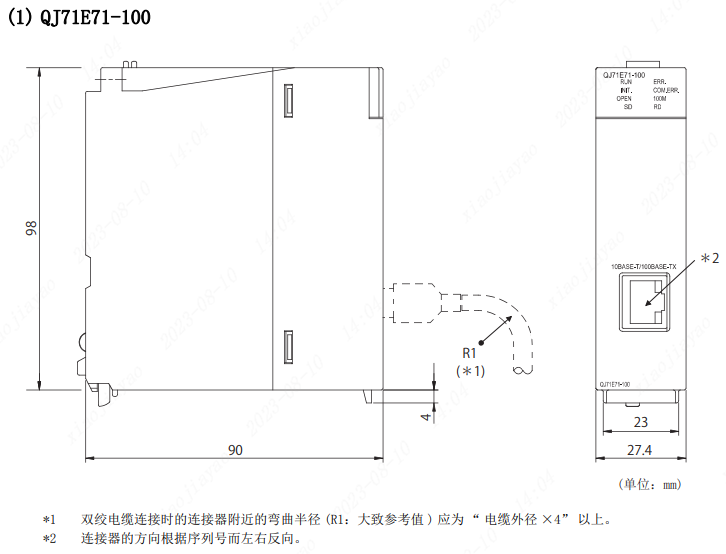

| 外形尺寸 | 98(H)×27.4(W)x90(D)mm |
| 重量 | 0.11kg | 0.12kg | 0.13kg*2 |
传送规格发
送接收数据 | 数据
容量 | 附件 | 6K 字 ×1 |
| 正文 | 960 字 ×1 |
| 数据传送方法 | 发送时：发送附件、正文之一 ( 选择 )
接收时：接收附件 |
| Subject( 件名 ) | Us-ASCII 格式或 ISO-2022-JP(Base64) |
| 附件格式 | MIME 格式 |
| MIME | 版本 1.0 |
| 附件的数据格式 | 可以从二进制 /ASCII/CSV 中选择
文件名：XXXX.bin( 二进制 )、XXXX.asc(ASCII)、XXXX.csv(CSV)
(CSV:Comma Separated Value) |
| 附件的分割 | 不能 ( 只能进行 1 个文件的发送 / 接收 )*4 |
| 发送时 ( 编码 ) | Subject :Base64/7bit
正文 :7bit
附件 :Base64 |
| 接收时 ( 解码 ) | Subject :( 不解码 )
正文 :( 不能接收 )
附件 :Base64/7bit/8bit/Quoted Printable*5 |
| 加密 | 无 |
| 压缩 | 无 |
| 与邮件服务器的通信 | SMTP( 发送服务器 ) 端口编号 =25，POP3( 接收服务器 ) 端口编号 =110 |
| 动作确认邮件 | Microsoft® Corporation 制 Internet Explorer5.0
(Outlook Express 5.5/Outlook Express 5)
Netscape® Communications Corporation 制 Netscape® 4.05 |
*1 是使用中继式集线器时可连接的级数。关于使用交换式集线器时的可连接级数，请向所使用的交换式集线器生产厂商确认。
*2 在序列号的前 5 位数为 “05049” 以前的模块中，DC5V 内部消耗电流、重量如下所示。
• DC5V 内部消耗电流：0.70A
• 重量：0.14kg
*3 应使用满足收发器及 AUI 电缆的规格的产品。
*4 接收了分割文件的情况下，仅接收最初的文件，剩余的文件将被删除。
*5 从对象设备向可编程控制器侧发送电子邮件时，应指定附件的编码方式 (Base64/7bit/8bit/Quoted Printable)。

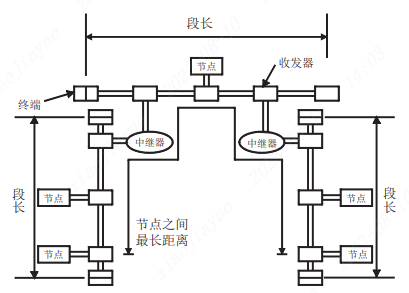

*6 段长、节点间隔如下所示。
*7 关于最大段长 ( 集线器与集线器之间的长度 )，请向所使用的集线器生产厂商确认。
*8 不支持 IEEE802.3x 的流程控制。
