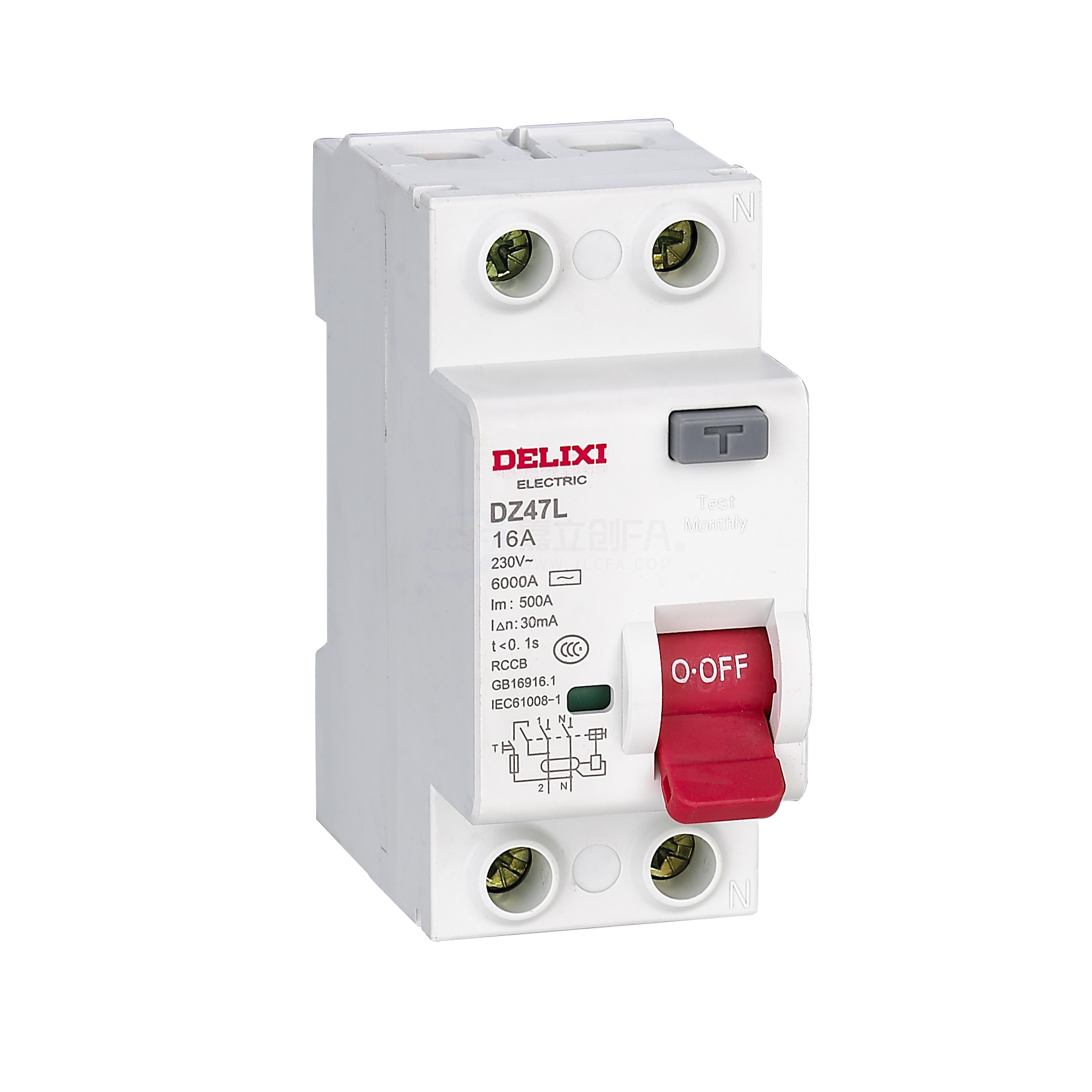

德力西(DELIXI) 小型漏电保护断路器 DZ47L 2P
图片仅供参考
分享至
德力西(DELIXI) 小型漏电保护断路器 DZ47L 2P
产品型号
DZ47L2100YA
复制
品牌 德力西(DELIXI)
描述 DZ47L 2P 100A 100mA A
已选属性 剩余动作电流:100mA | 壳架等级:100A | 漏电保护类型:A | 种类:小型漏电保护断路器 | 脱扣器类型:ELM(电磁式) | 系列:DZ47L | 额定电流:100A | 极数:2P
选购数量
商品总价 --
商品交期
-- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 性能参数
  • 订货引导
  • 产品尺寸

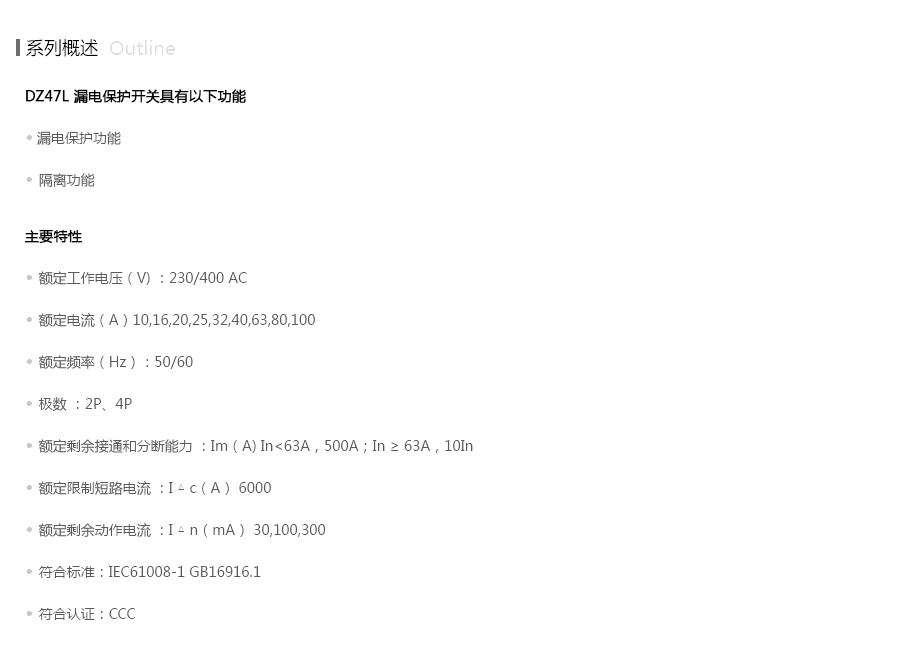

1 产品简介


2 性能参数
DZ47L漏电开关
产品名称DZ47L
主要特性
额定工作电压(V)230/400 AC
额定电流(A)10,16,20,25,32,40,63,80,100
额定频率(Hz)50/60
极数2P、4P
额定剩余接通和分断能力 Im(A)In<63A,500A;In ≥ 63A,10In
额定限制短路电流 I△ c(A)6000
额定剩余动作电流 I △ n(A)30,100,300
电气特性
额定绝缘电压 Ui(V)250( 相对地)/500( 相对相)
额定冲击耐受电压 Uimp(kV)4
脱扣形式电磁式
产品类型AC、A
介电测试电压(KV)2(50Hz,1 分钟)
隔离功能具备
污染等级2
电击防护等级II
海拔(M)≤ 2000
机械特性
脱扣指示瞬时脱扣,额定剩余电流不可调
正面有机械式指示窗口,指示剩余电流故障
剩余电流故障脱扣时,窗口由绿色变为红色
手柄红色,移印指示 ON-OFF 位置
机械寿命20000
电气寿命10000
防护等级安装于配电箱内IP40
直接安装IP20
抗机械冲击30g,3 次冲击 , 持续时间 11ms( 无显著振动和冲击的地方 )
环境使用温度-5℃~+40℃
环境存储温度-25℃~+55℃
相对湿度≤ 95%
安装特性
最大接线能力(A)DZ47L-63:≤ 16mm2;DZ47L-100:≤ 35mm2
最大极限扭矩(N.M)2
工具十字螺丝刀或者一字螺丝刀
安装适用于 TH35-7.5 型钢安装导轨
进线方式上进线

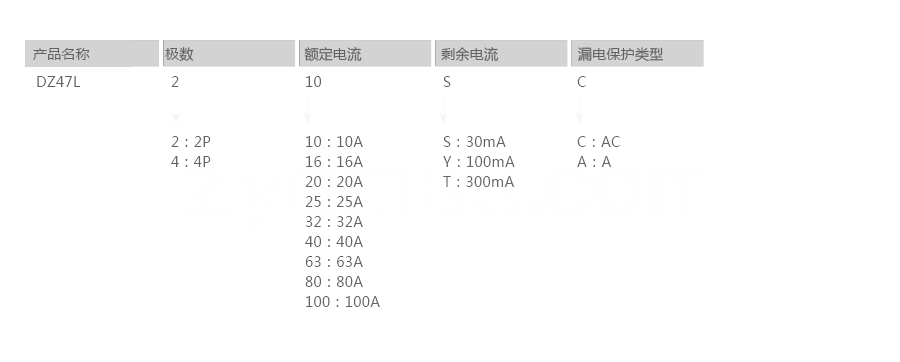

3 订货引导


4 产品尺寸
