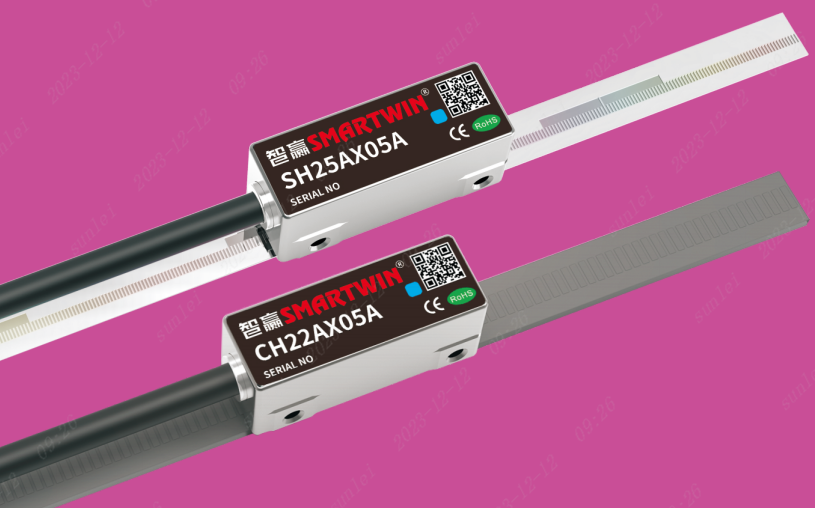

智赢(DGSMARTWIN) 磁栅尺读数头 CH系列 分辨率1um
图片仅供参考
分享至
智赢(DGSMARTWIN) 磁栅尺读数头 CH系列 分辨率1um
产品型号
CH22AX05A
复制
品牌 智赢(DGSMARTWIN)
已选属性 输出类型：ABZ差分输出 | 电源电压：DC5V | 种类：磁栅尺读数头 | 系列：CH | 类型：直线型 | 工作温度：0~65℃ | 分辨率：1um | 导线长度：0.5m
选购数量
商品总价 --
商品交期 -- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品详情
  • 产品特点
  • 订货引导
  • 性能参数
  • 产品尺寸
  • 接线图

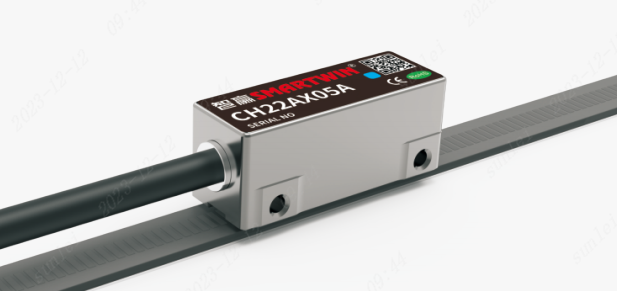

1 产品详情

编码器检测系统

  • 小巧紧凑

  • 高响应速度

  • 对温度变化不敏感

  • LED状态指示灯

  • 易于拆装


2 产品特点

CH系列 增量式磁栅系统

  • 高性能磁铁

  • Gap间隙扩大

  • 搭载LED状态指示灯

  • 无机械间隙

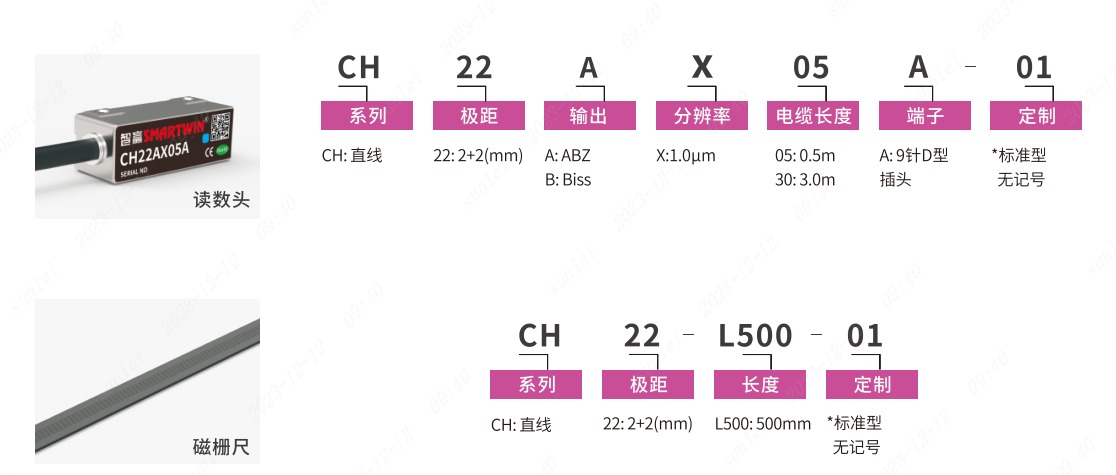

3 订货引导

4 性能参数

读数头

CH系列

输出类型/通讯方式

ABZ差分输出/BISS高速协议通讯

电源电压，消费电流

5V (-5%/+10%) ，200mA(空载)

最快应答速度

1um: 5m/s

允许的工作温度

0°C至+65°C

磁栅类型

直线型

位置精度

±10um/m(25°C)

重复精度

±1um/m(25°C)

检出有效长度

50m

热膨胀系数

11±0.5um/m/°C

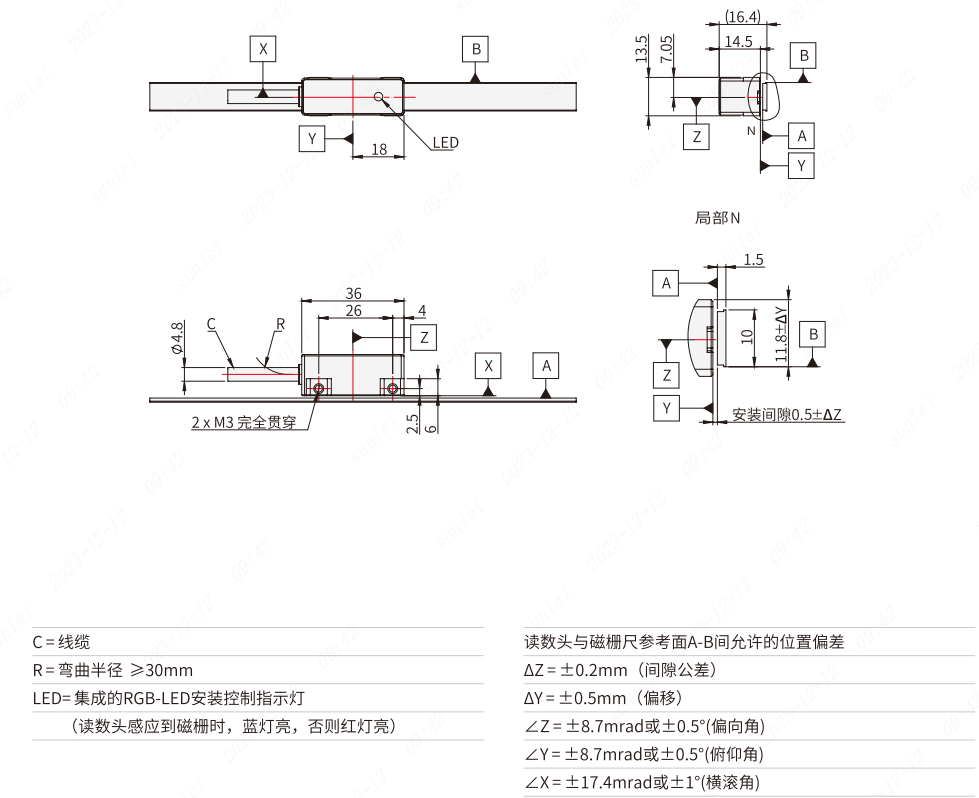

5 产品尺寸

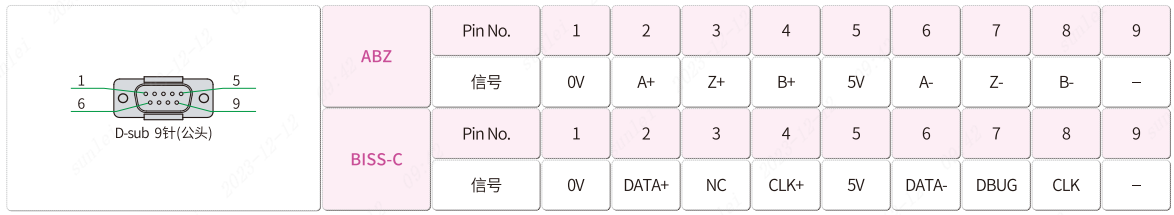

6 接线图
