| IC65 DC-微型断路器 | |||
| iC65H DC 双端子直流断路器 | |||
| 符合标准 | |||
| GB/T 14028.2 IEC/EN 60947-2 | |||
| 额定电流 B：1 ~ 63A；C：0.5 ~ 63A | |||
| 极数 | 电压(Ue) | 分断能力(Icu) | 使用分断能力(Ics) |
| 1P | 125V | 10kA | 75% |
| 2P | 250V | 10kA | 75% |
| 3P | 375V | 10kA | 75% |
| 4P | 500V | 10kA | 75% |
| 技术参数 | |||
| 主要特征 | |||
| 额定绝缘电压（Ui） | 1P/2P-500V；3P-750V；4P-1000V | ||
| 额定冲击耐受电压（Uimp） | 6kV | ||
| 额定电压（Ue） | 1P-125V；2P-250V；3P-375V；4P-500V | ||
| 分断能力（Icu） | 10kA; Ics=75%Icu | ||
| 脱扣特性 | B特性 | Ii=5.5In±20% | |
| C特性 | Ii=8.5In±20% | ||
| 使用寿命 | 电气寿命 | 10000次 | |
| 机械寿命 | 20000次 | ||
| 环境温度 | 使用环境 | -30°C~+70℃ | |
| 存储环境 | -40°C~+70℃ | ||
| 污染等级 | ≤500V: 3级；>500V: 2级 | ||
| 快速闭合 | √ | ||
| Visi-Safe | √ | ||
| Visi-Trip | √ | ||
| 抗湿特性 | 温度55℃时，相对湿度95% | ||
| 模块化结构 | 可方便地安装在DIN标准导轨上 | ||
| 防护等级 | 柜外 | IP20B | |
| 柜内 | IP40 | ||
| IC65 DC-微型断路器 | |||||
| iC65H DC 双端子直流断路器 | |||||
| 海拔降容 | |||||
| Altitude (m) | ≤2000m | 3000m | 4000m | 5000m | 6000m |
| Crcuit breaker： | 海拔降容系数 | ||||
| 额定冲击耐受电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 额定绝缘电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 最大额定工作电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 额定电流 | 1 | 0.96 | 0.93 | 0.90 | 0.83 |
| 短路分断能力 | 1 | 1 | 1 | 1 | 1 |
| 接线设计 | |||||
| iC65H DC产品为双端子接线设计 | |||||
| 型号 | 额定电流 | 螺钉 | 导线 | 额定扭矩 | |
| H型 | 0.5~63A | M7 | 1~25mm2 | 3.5N.m | |
| 重量(g) | |||||
| 1P | 125 | ||||
| 2P | 250 | ||||
| 3P | 375 | ||||
| 4P | 500 | ||||
| IC65 DC-微型断路器 | |||
| iC65L DC 双端子直流断路器 | |||
| 符合标准 | |||
| GB/T 14028.2 IEC/EN 60947-2 | |||
| 额定电流 B：6~63A；C：0.5~63A；D：0.5~63A | |||
| 极数 | 电压(Ue) | 分断能力(Icu) | 使用分断能力(Ics) |
| 1P | 110V/220V/250V | 20kA/10kA/6kA | 75% |
| 2P | 220V/440V/500V | 20kA/10kA/6kA | 75% |
| 3P | 660V | 10kA | 75% |
| 4P | 880V | 10kA | 75% |
| 技术参数 | |||
| 主要特征 | |||
| 额定绝缘电压（Ui） | 1P/2P-500V；3P-750V；4P-1000V | ||
| 额定冲击耐受电压（Uimp） | 6kV | ||
| 额定电压（Ue） | 1P-220V；2P-440V；3P-660V；4P-880V | ||
| 分断能力（Icu） | 10kA; Ics=75%Icu | ||
| 脱扣特性 | B特性 | Ii=5.5In±20% | |
| C特性 | Ii=8.5In±20% | ||
| D特性 | Ii=12In±20% | ||
| 使用寿命 | 电气寿命 | 10000次(1P/2P) | |
| 机械寿命 | 20000次 | ||
| 环境温度 | 使用环境 | -30℃~+70℃ | |
| 存储环境 | -40℃~+70℃ | ||
| 污染等级 | ≤500V: 3级；>500V: 2级 | ||
| 快速闭合 | √ | ||
| Visi-Safe | √ | ||
| Visi-Trip | √ | ||
| 抗湿特性 | 温度55℃时，相对湿度95% | ||
| 模块化结构 | 可方便地安装在DIN标准导轨上 | ||
| 防护等级 | 柜外 | IP20B | |
| 柜内 | IP40 | ||
| IC65 DC-微型断路器 | |||||
| iC65L DC 双端子直流断路器 | |||||
| 海拔降容 | |||||
| Altitude (m) | ≤2000m | 3000m | 4000m | 5000m | 6000m |
| Crcuit breaker： | 海拔降容系数 | ||||
| 额定冲击耐受电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 额定绝缘电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 最大额定工作电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 额定电流 | 1 | 0.96 | 0.93 | 0.90 | 0.83 |
| 短路分断能力 | 1 | 1 | 1 | 1 | 1 |
| 接线设计 | |||||
| iC65H DC产品为双端子接线设计 | |||||
| 型号 | 额定电流 | 螺钉 | 导线 | 额定扭矩 | |
| L型 | 0.5~63A | M7 | 1~25mm2 | 3.5N.m | |
| 重量(g) | |||||
| 1P | 125 | ||||
| 2P | 250 | ||||
| 3P | 375 | ||||
| 4P | 500 | ||||

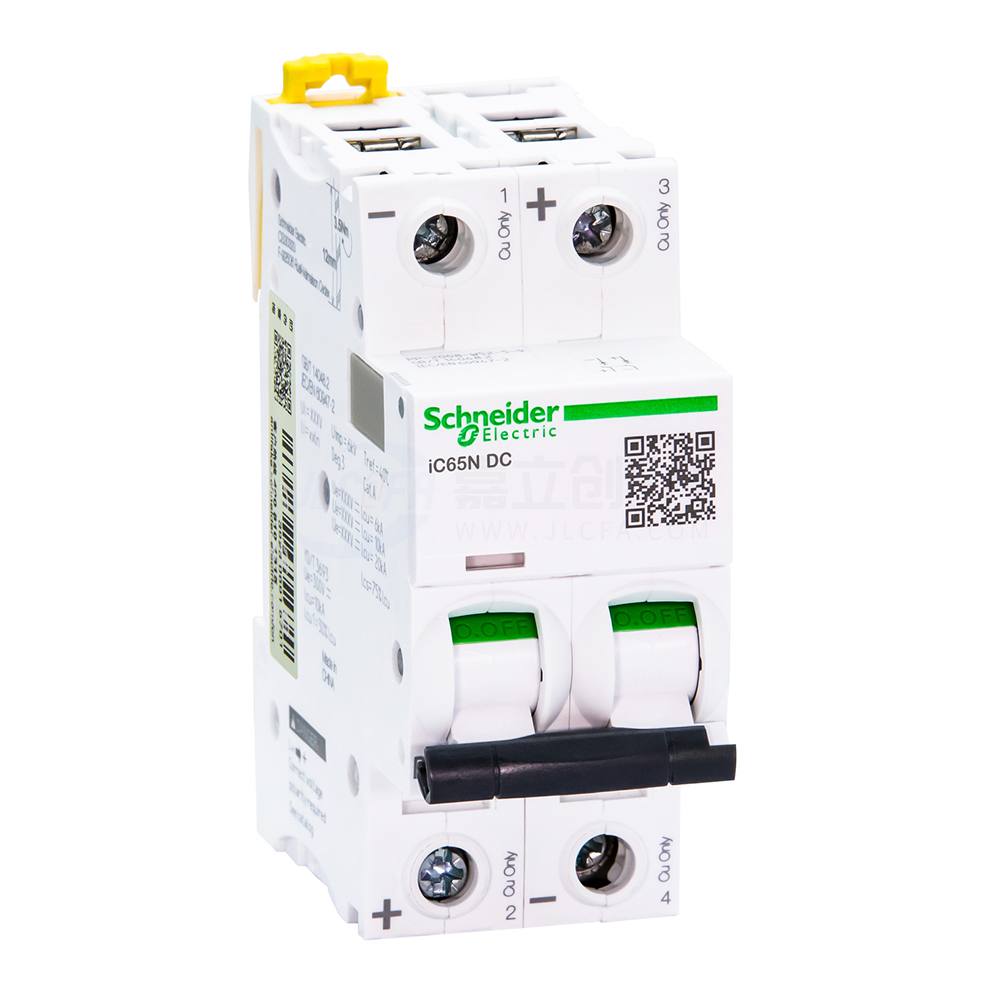

| IC65 DC-微型断路器 | |||
| iC65N DC 直流断路器 | |||
| 符合标准 | |||
| GB/T 14028.2 IEC/EN 60947-2 | |||
| 额定电流 C：0.5 ~ 63A | |||
| 极数 | 电压(Ue) | 分断能力(Icu) | 使用分断能力(Ics) |
| 1P | 60V | 6kA | 100% |
| 2P | 125V | 6kA | 100% |
| 技术参数 | |||
| 主要特征 | |||
| 额定绝缘电压（Ui） | 500V | ||
| 额定冲击耐受电压（Uimp） | 6kV | ||
| 额定电压（Ue） | 1P-60V；2P-125V | ||
| 分断能力（Icu） | 6kA；Ics=100%lcu | ||
| 脱扣特性 | C特性 | Ii=8.5In±20% | |
| 使用寿命 | 电气寿命 | 10000次 | |
| 机械寿命 | 20000次 | ||
| 环境温度 | 使用环境 | -30℃~+70℃ | |
| 存储环境 | -40℃~+70℃ | ||
| 污染等级 | 3级 | ||
| 快速闭合 | √ | ||
| Visi-Safe | √ | ||
| Visi-Trip | √ | ||
| 抗湿特性 | 温度55℃时，相对湿度95% | ||
| 模块化结构 | 可方便地安装在DIN标准导轨上 | ||
| 防护等级 | 柜外 | IP20B | |
| 柜内 | IP40 | ||
| IC65 DC-微型断路器 | |||||
| iC65N DC 直流断路器 | |||||
| 海拔降容 | |||||
| Altitude (m) | ≤2000m | 3000m | 4000m | 5000m | 6000m |
| Crcuit breaker： | 海拔降容系数 | ||||
| 额定冲击耐受电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 额定绝缘电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 最大额定工作电压 | 1 | 0.89 | 0.8 | 0.71 | 0.63 |
| 额定电流 | 1 | 0.96 | 0.93 | 0.90 | 0.83 |
| 短路分断能力 | 1 | 1 | 1 | 1 | 1 |
| 接线设计 | |||||
| 型号 | 额定电流 | 螺钉 | 导线 | 额定扭矩 | |
| N型 | 1-25A | M5 | 1~25mm2 | 2.5N.m | |
| 32-63A | M6.5 | 1~35mm2 | 3.5N.m | ||
| 重量(g) | |||||
| 1P | 125 | ||||
| 2P | 250 | ||||
| 3P | 375 | ||||
| 4P | 500 | ||||
