德力西(DELIXI) 蘑菇头按钮 LAY5s系列 Φ22安装孔
图片仅供参考
分享至

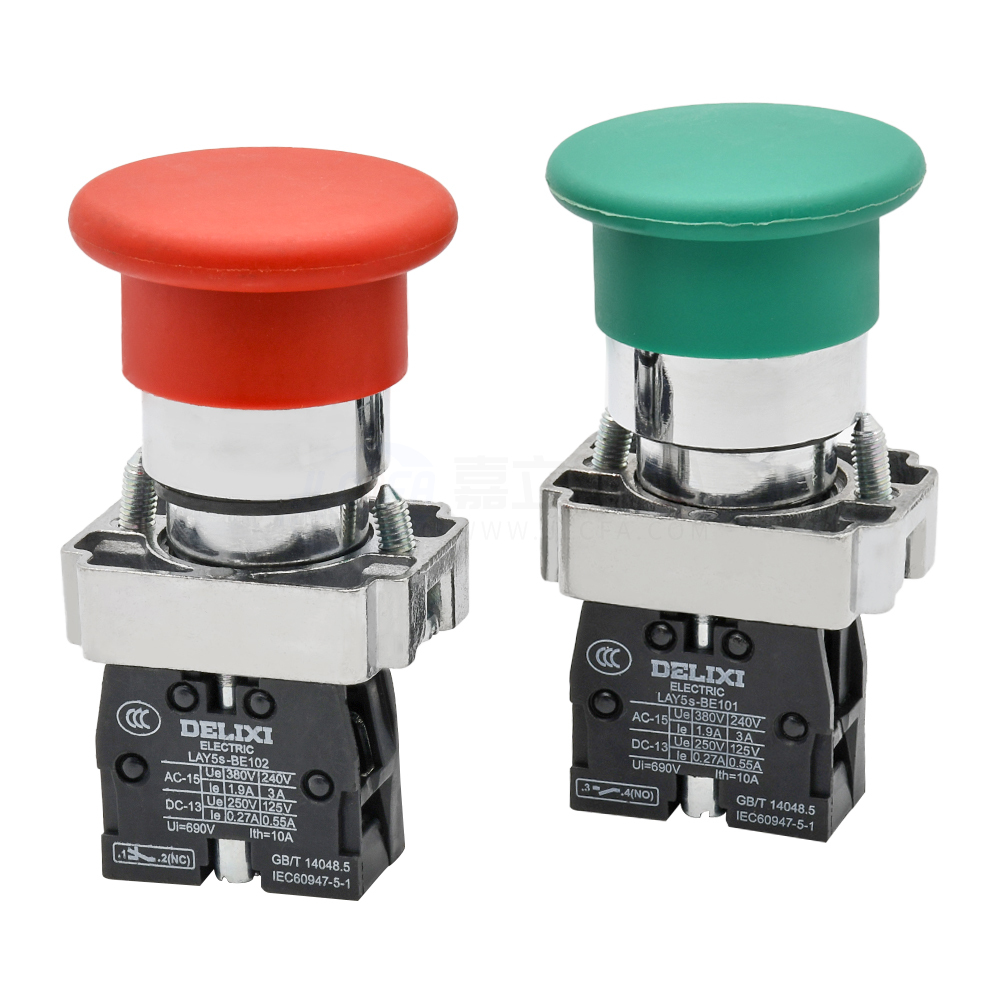

德力西(DELIXI) 蘑菇头按钮 LAY5s系列 Φ22安装孔
产品型号
LAY5SBC41
复制
品牌 德力西(DELIXI)
描述 LAY5s-BC 红 1NO(标准型Φ40蘑菇钮)
产品包装
装箱数： 160
已选属性 颜色：红 | 形状：蘑菇头φ40 | 动作类型：自复型 | 种类：蘑菇头按钮 | 系列：LAY5s | 适用安装孔：Φ22安装孔 | 带不带灯：不带 | 触点类型：1NO
选购数量
商品总价 --
商品交期 -- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介

蘑菇头按钮广泛应用于数控机床、自动化设备等领域，长相以及安装位置醒目。

2 产品特点

  1. 产品基座采用PA66材质，触点采用铜基复合点

  2. 可纵向密集排列，行程小，使用舒适感好

  3. 采用板后振定螺钉安装，紧固可靠，尾部采用螺钉连接，积累误差缩小

  4. 接线端子隐蔽，保护性能好


3 性能参数
LAY5s-性能参数
按钮（标准型，经济型）
工作温度-5℃到+40℃
接线能力螺旋嵌入式端子，最小接线1*0.5平方毫米，最大2*1.5平方毫米
额定绝缘电压660V
约定自由发热电流10A,6A(盒装按钮)
Ue110V
AC-15-
DC-131.1A
机械寿命平头、蘑菇头、带灯头100万次，其它10万次
电气寿命平头、蘑菇头式AC50万次；DC20万次，其余5万次
防护等级IP40（IP65防水钮）
符合标准IEC60947-5-1 GB/T 14048.5

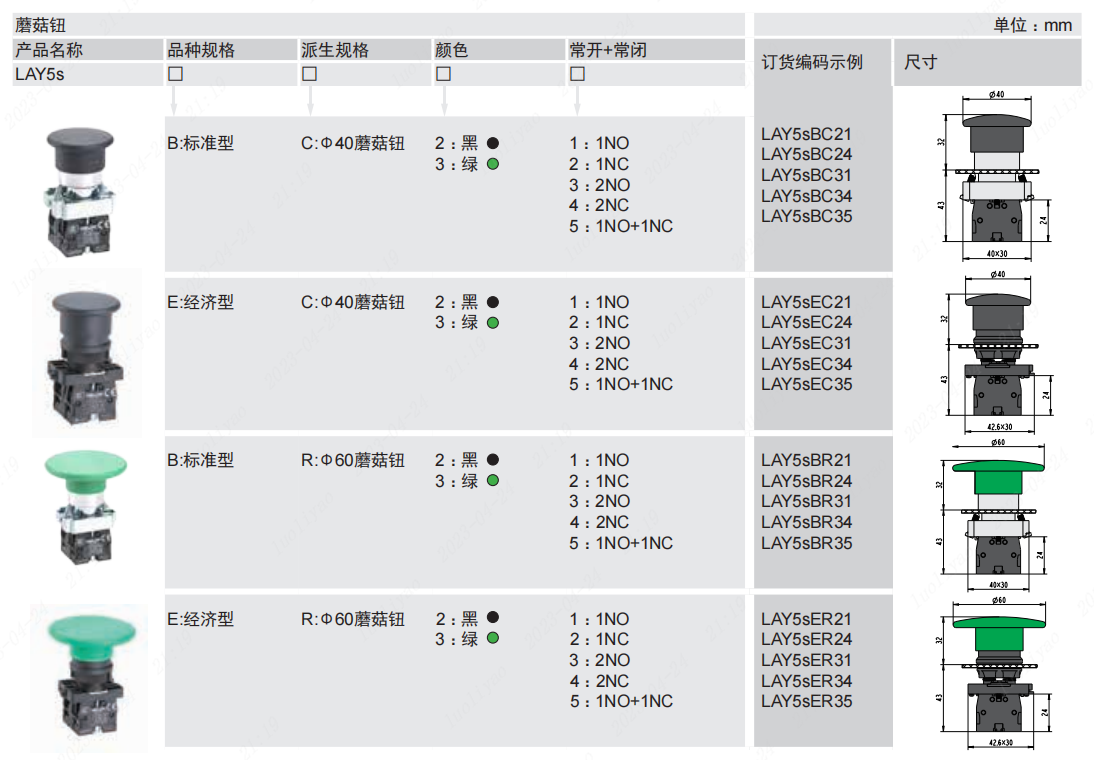

4 订货引导
产品名称品种规格派生规格颜色常开+常闭
LAY5sBC42
LAY5sB:标准型
E:经济型		C:Φ40蘑菇钮
R:Φ60蘑菇钮		1：白
2：黑
3：绿
4：红
5：黄
6：蓝		1 : 1NO
2 : 1NC
3 : 2NO
4 : 2NC
5 : 1NO+1NC


5 产品尺寸


选型未完成，无法生成零件模型，请优先完成零件选型
