APT 按钮盒 XK-B系列
图片仅供参考
分享至
APT 按钮盒 XK-B系列
产品型号
XK-B1/-Y
复制
品牌 APT
已选属性 颜色:灰色端盖,灰色基座 | 开孔数:1 | 外形尺寸:80×80×85 | 种类:按钮盒 | 系列:XK-B | 适用安装孔:Φ22安装孔 | 材质:ABS | 备注:IP65 | 敲落孔:有
选购数量
商品总价 --
商品交期 -- (付款锁库存)

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 产品特点
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介

XK-B系列按钮盒,横向安装可带按钮指示灯标牌框,竖直安装不可带按钮指示灯标牌框。


2 产品特点

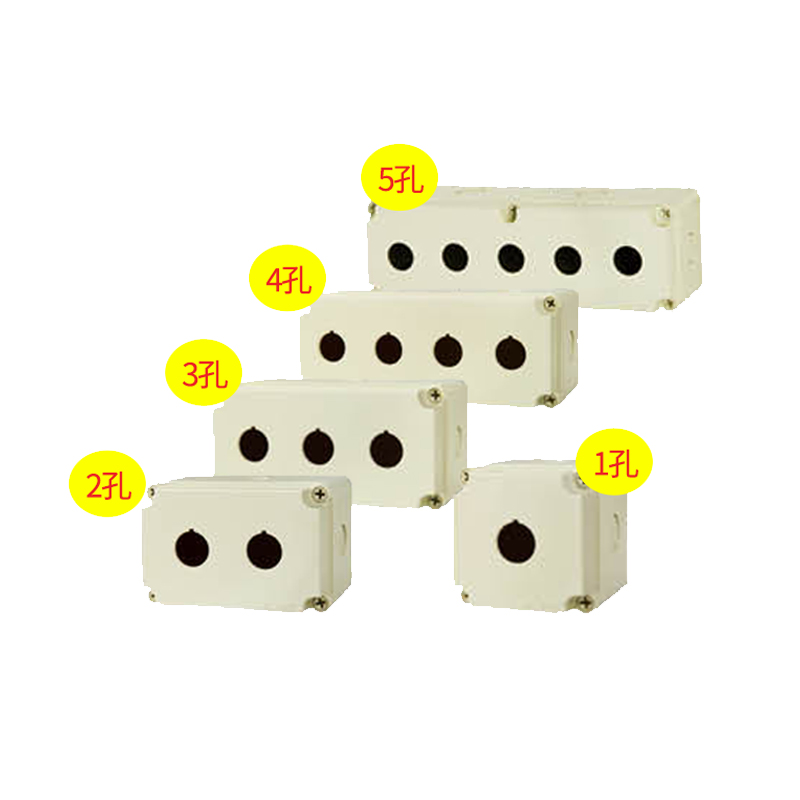

● 5 种外形尺寸,2 种材料。

● 底座与盖均为灰色。

● XK-B 系列安装 LA39 带两节触点模块的按钮或一节触点模块的带灯按钮、LW39-10 万转(4 付触点)的开关、  LW39-16C(4 付触点) 的开关、LW39-16B(4 付触点)的开关及 AD16-22 系列指示灯。

● XK-B 系列可选配一条 形的 TS35×7.5(又称 TH35×7.5)导轨,供用户安装接线端子

3 性能参数
XK-B系列按钮盒
密封圈硅海绵橡胶
盖与底座连接4个M6的金属螺钉
箱体安装基座底部有2个≥Φ4.2孔用于安装箱体(底座外刻有安装孔尺寸及孔距尺寸线)
内部元件安装元件直接安装箱盖上,基座底部有两个带孔固定脚,适合ST4.8×9.5-F的自攻螺钉安装
材料ABS(常规)PC(定制)
温度范围-40°C~+70°C-50°C~+115°C
阻燃级别V0V2
防护等级IP65IP65

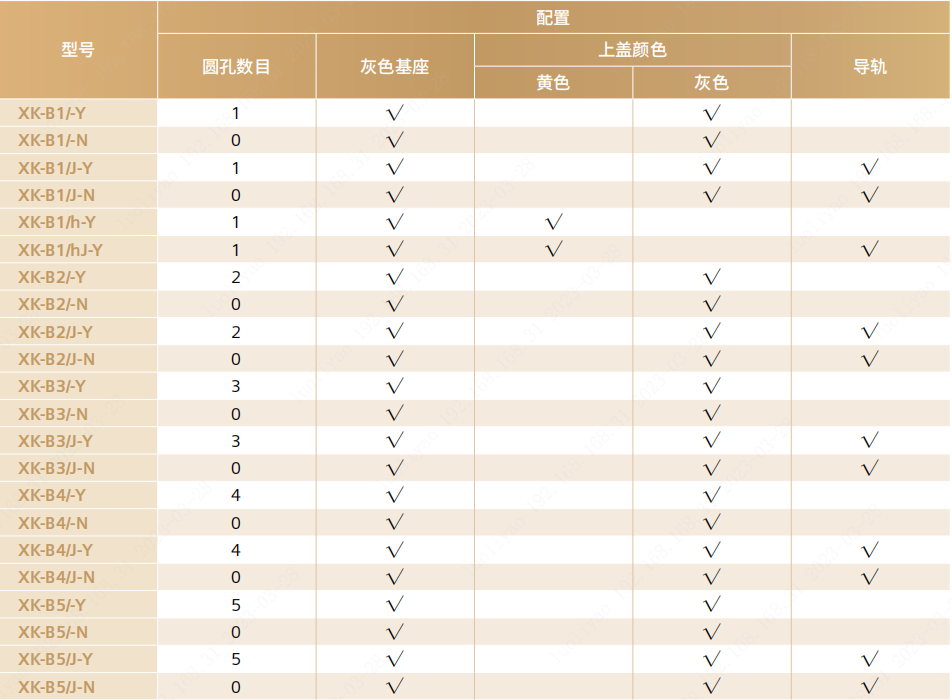

4 订货引导

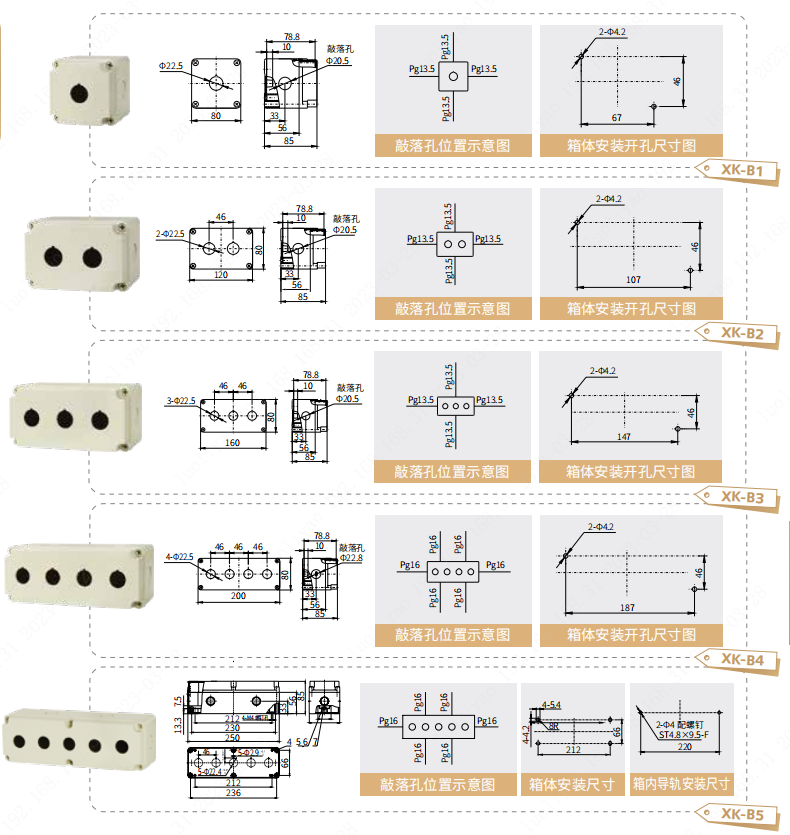

5 产品尺寸


选型未完成,无法生成零件模型,请优先完成零件选型
