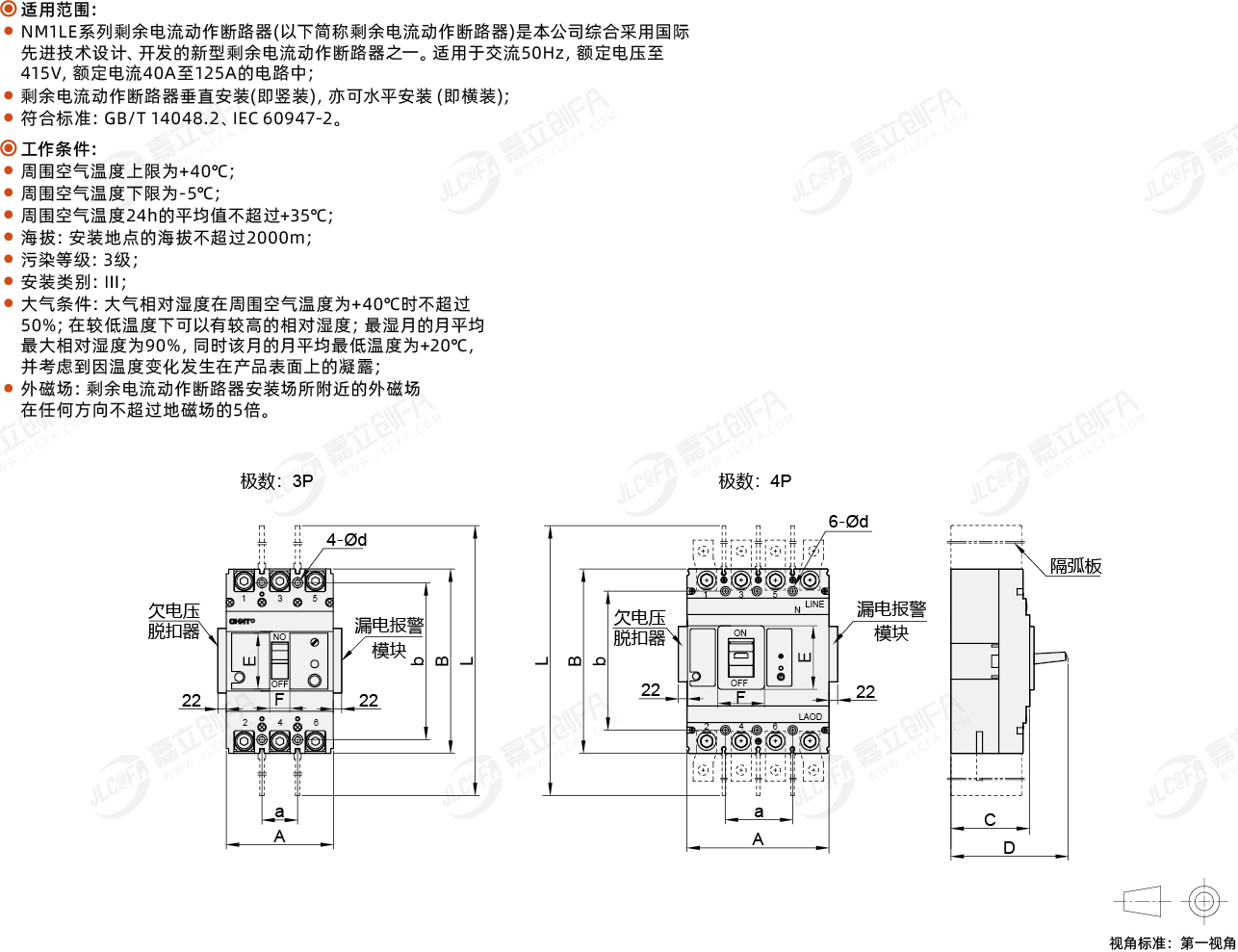

适用范围

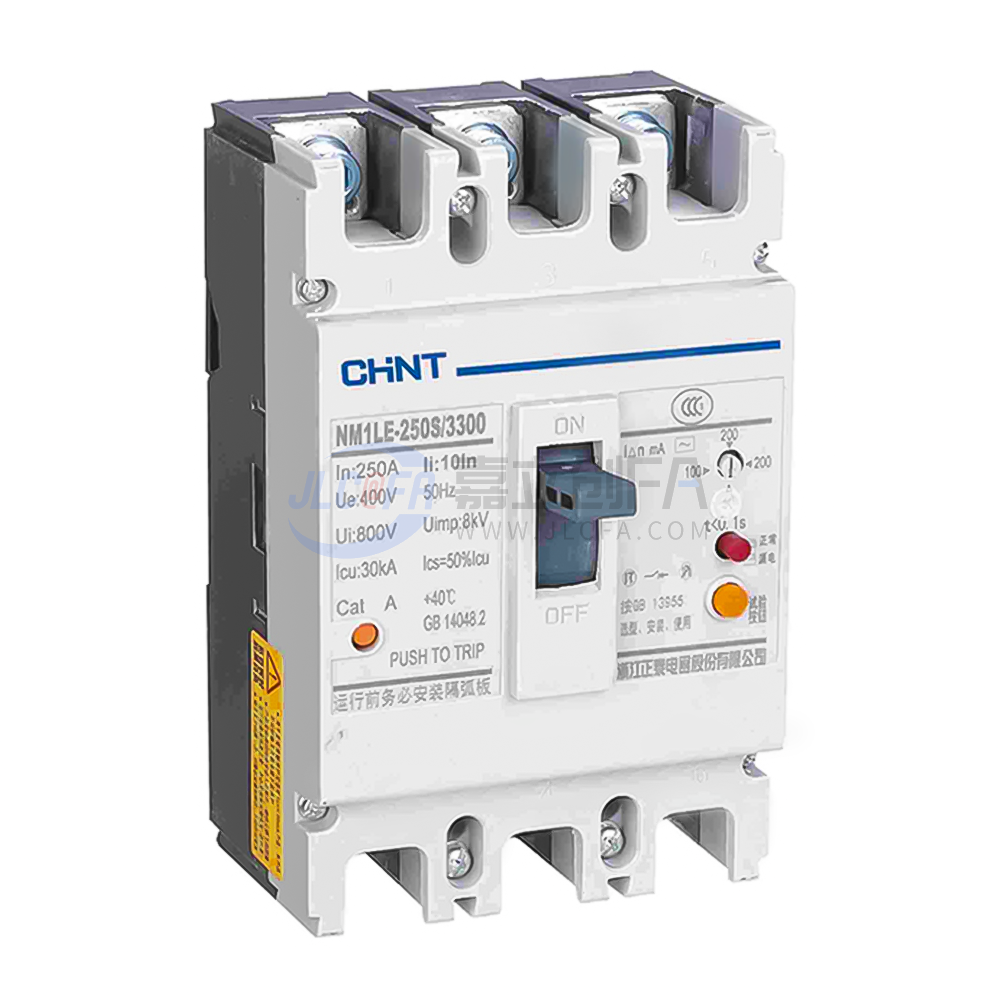

NM1LE 系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器之一。适用于交流 50Hz，额定电压至 400V，额定电流 16A至 800A 的电路中。

其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过 30mA 的剩余电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路的不频繁转换之用。

该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等 )、分断高、飞弧短及剩余动作电流，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。

剩余电流动作断路器垂直安装(即竖装)，亦可水平安装(即横装） 。

符合标准: GB/T 14048.2、IEC 60947-2。

剩余电流动作断路器分级保护配合结构图

NM1LE 系列剩余电流动作断路器 ( 以下简称剩余电流动作断路器 ) 是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器之一。适用于交流 50Hz，额定电压至 400V，额定电流 16A至 800A 的电路中。其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过 30mA 的剩余电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路的不频繁转换之用。该剩余电流动作断路器具有体积小 ( 和相对应的塑壳断路器体积相等 )、分断高、飞弧短及剩余动作电流，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。剩余电流动作断路器垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。符合标准：GB/T 14048.2、IEC 60947-2。剩余电流动作断路器分级保护配合结构图以第一级保护剩余电流动作断路器额定电流为 250A 为例：NM1LE 系列剩余电流动作断路器 ( 以下简称剩余电流动作断路器 ) 是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器之一。适用于交流 50Hz，额定电压至 400V，额定电流 16A至 800A 的电路中。其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过 30mA 的剩余电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，亦可作为线路的不频繁转换之用。该剩余电流动作断路器具有体积小 ( 和相对应的塑壳断路器体积相等 )、分断高、飞弧短及剩余动作电流，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。剩余电流动作断路器垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。符合标准：GB/T 14048.2、IEC 60947-2。剩余电流动作断路器分级保护配合结构图以第一级保护剩余电流动作断路器额定电流为 250A 为例：

周围空气温度

周围空气温度上限为 +40°C

周围空气温度下限为 -5°C;

周围空气温度 24h 的平均值不超过 +35°C.

海拔: 安装地点的海拔不超过 2000m。

污染等级: 3。

安装类别: Ⅲ。

大气条件:大气相对湿度在周用空气温度为 +40时不超过 50%:在较低温度下可以有较高的相对湿度，最湿目的目平均最大相对湿度大90%，同时该月的月平均最低温度为 +20°C，并考虑到因温度变化发生在产品表面上的凝露。

外磁场:剩余电流动作断路器安装场所附近的外磁场在任何方向不超过地磁场的 5 倍。
