1 产品简介

产品描述

适用于分配电能，提供线路，电源设备过载、欠电压和短路保护，400A以下可对电动机提供过载和短路保护

标准

CCC,CB,CE,KEMA,TUV

证书

IEC 60947-2;GB14048.2

2 产品特点

产品特点

保护范围从10A～1250A ，频率50/60Hz，额定电压AC400/415/690V ，分断能力LM，H，满足各种场合需要，为CDM10，DZ20的替代产品

热动—电磁脱扣，实现过载和短路保护，也有只为电动机保护的电磁院扣提供更多内外，实现远程院扣，欠压保护，安装方式多样，插入式，抽出式方便客户接线，维修替换

独立开发，产品加工工艺先进，通过各种强制认证，灰白搭配，外形美观

3 性能参数

CDM1-塑壳断路器

断路器基本信息

壳架电流Inm

63

125

250

频率（f）

50HZ

额定绝缘电压（V）

AC690V

AC800V

额定冲击耐受电压（KV）

6

8

额定工作电压 AC

AC400V/415V

分断能力级别

L

M

L

M

L

M

极数

3

4

3

4

3

4

2

3

4

3

4

2

3

4

额定极限短路分断能力lcu（KA）

25

50

35

50

35

50

额定运行短路分断能力Ics（KA）

18

15

30

26

30

26

30

机械寿命

8500

7000

电气寿命

1500

1000

飞弧距离（mm）

50

脱扣器/额定电流

热磁固定/额定电流

10/16/20/25/32/40/50/63

10/16/20/25/32/40/50/63/80/100/125

100/125/160/180/200/225/250

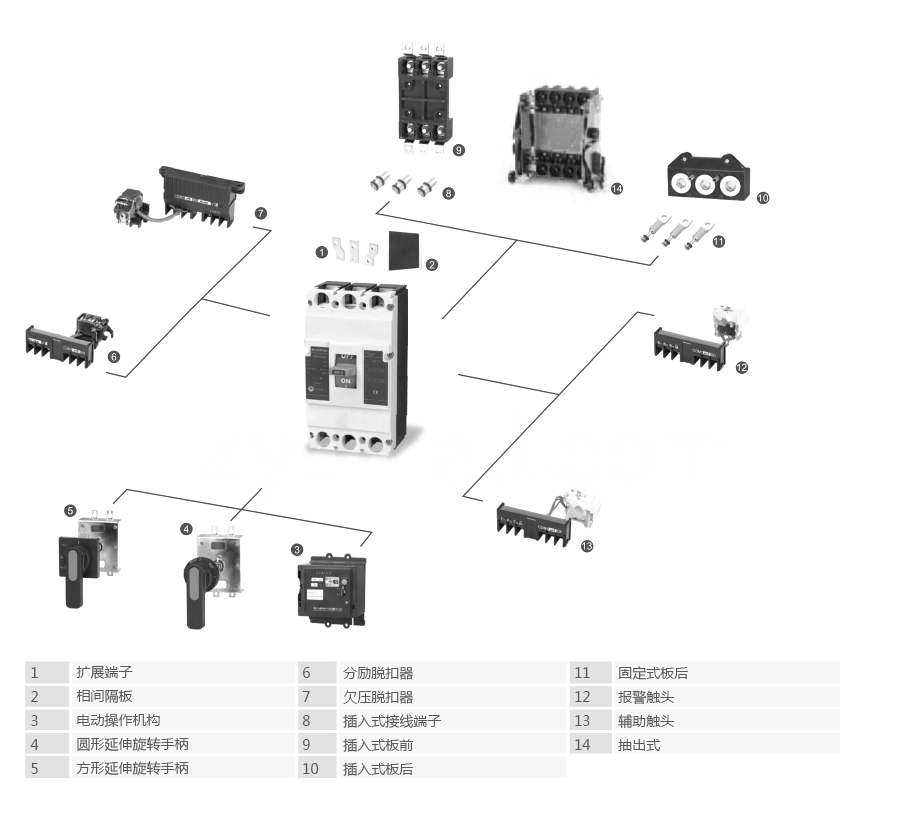

指示、控制附件

分励

█

欠压

█

辅助

█

报警

█

转动手柄操作机构

█

电动操作机构

█

-

█

-

█

安装连接*

固定板前

█

固定板后^1）

█

插入板后^1）

█

-

█

-

█

插入板前^1）

█

-

█

-

█

-

█

-

█

-

抽出式

-

符合标准

IEC60947-2/GB/T14048.2

产品认证

CCC CB CE KEMA TUV（CDM1-125，250AFA有CB，CE，KEMA，TUV认证）

*█表示有该产品

注：1）CDM1-125AF 125A无插入式及板后；CDM1-250AF 250A无插入式及板后；

CDM1-塑壳断路器
断路器基本信息
壳架电流Inm	400					630
频率（f）	50HZ
额定绝缘电压（V）	AC800V					AC800V
额定冲击耐受电压（KV）	8					8
额定工作电压 AC	AC400V/415V					AC400V/415V
分断能力级别	L	M	L	M	H	L	M	L	M
极数	3	3	4	4	3	3	3	4	4
额定极限短路分断能力lcu（KA）	50	70	50	70	100	50	70	50	70
额定运行短路分断能力lcs（KA）	30	40	30	40	50	30	40	30	40
机械寿命	4000					4000
电气寿命	1000					1000
飞弧距离（mm）	100					100
脱扣器/额定电流
热磁固定/额定电流	200/225/250/315/350/400					400/500/630
指示、控制附件
分励	█	█	█	█	█	█	█	█	█
欠压	█	█	█	█	█	█	█	█	█
辅助	█	█	█	█	█	█	█	█	█
报警	█	█	█	█	█	█	█	█	█
转动手柄操作机构	█	█	█	█	█	█	█	█	█
电动操作机构	█	█	█	█	█	█	█	█	█
安装连接*
固定板前	█	█	█	█	█	█	█	█	█
固定板后	█	█	█	█	█	█	█	█	█
插入板后	█	█	█	█	█	█	█	█	█
插入板前	█	█	-	-	█	█	█	-	-
抽出式	-	-	-	-	-	-	-	-	-
符合标准	IEC60947-2/GB/T14048.2
产品认证	CCC CB CE KEMA TUV
*█表示有该产品

CDM1-塑壳断路器
断路器基本信息
壳架电流Inm	800				1250
频率（f）	50HZ
额定绝缘电压（V）	AC800V				AC800V
额定冲击耐受电压（KV）	8				8
额定工作电压 AC	AC400V/415V				AC400V/415V
分断能力级别	L	M	M	H	M
极数	3	3	4	3	3
额定极限短路分断能力lcu（KA）	50	70	70	100	85
额定运行短路分断能力lcs（KA）	30	40	40	50	45
机械寿命	2500
电气寿命	500
飞弧距离（mm）	100
脱扣器/额定电流
热磁固定/额定电流	400/500/630/700/800				700/800/1000/1250
指示、控制附件
分励	█	█	█	█	█
欠压	█	█	█	█	█
辅助	█	█	█	█	█
报警	█	█	█	█	-
转动手柄操作机构	█	█	█	█	-
电动操作机构	█	█	█	█	█
安装连接*
固定板前	█	█	█	█	█
固定板后	█	█	█	█	-
插入板后	█	█	█	█	-
插入板前	█	█	-	█	-
抽出式	-	-	-	-	-
符合标准	IEC60947-2/GB/T14048.2
产品认证	CCC CB CE KEMA TUV
*█表示有该产品

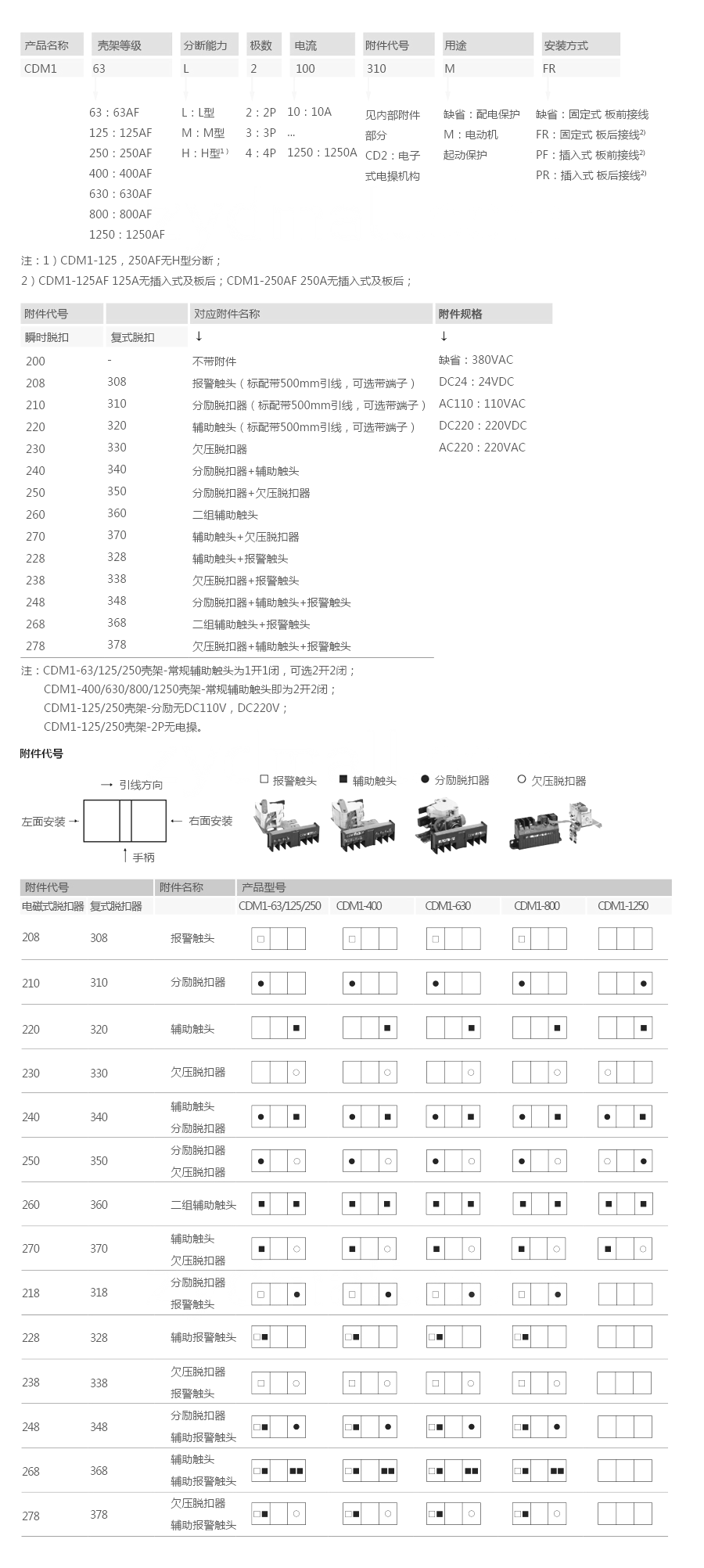

4 订货引导

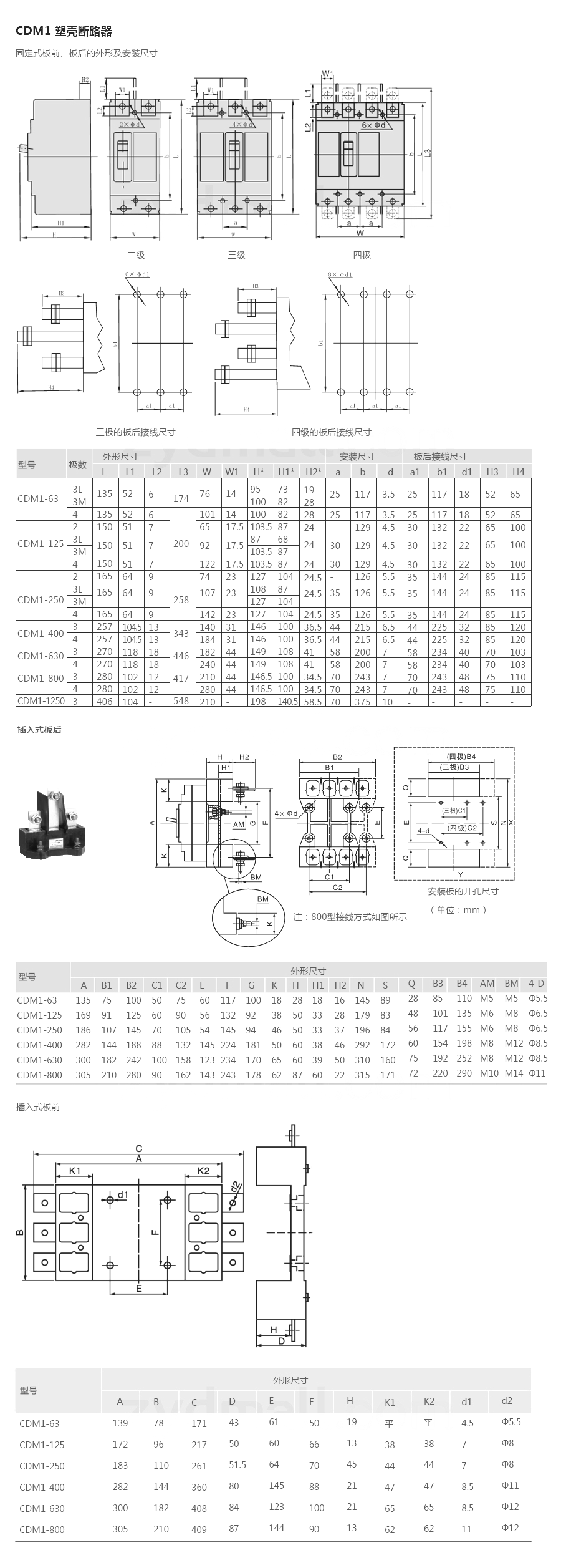

5 产品尺寸

6 使用方法
