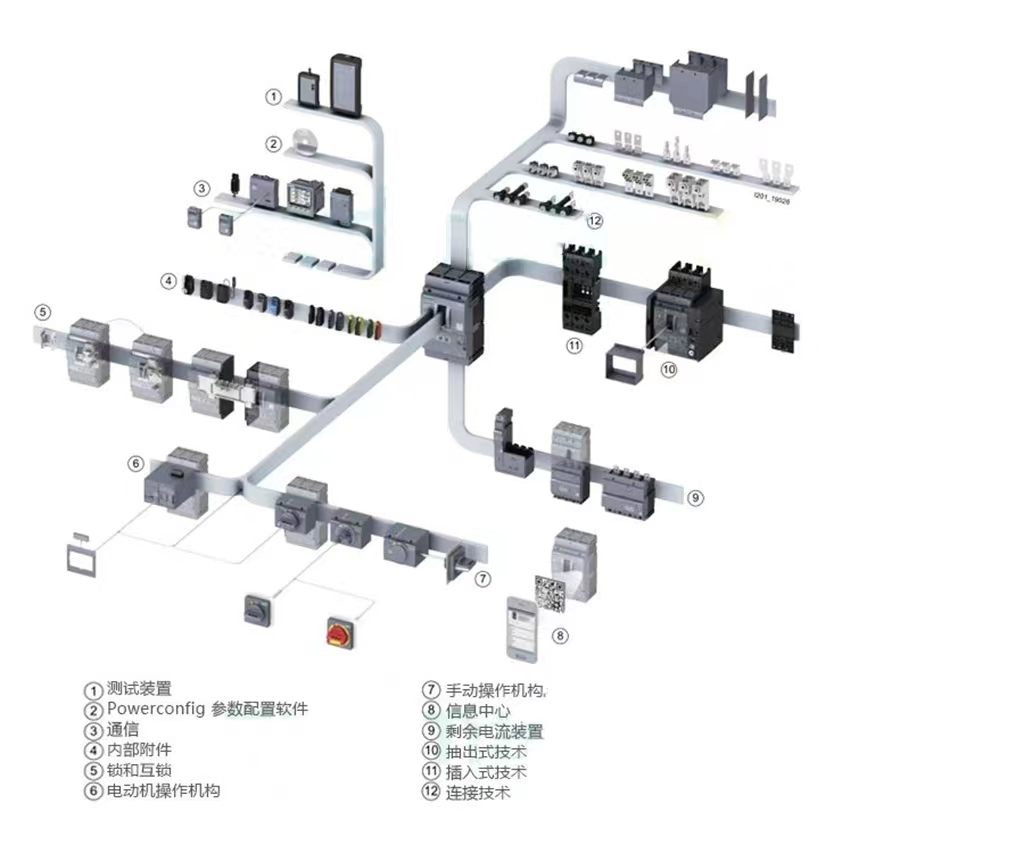

西门子 3VA附件 塑壳断路器附件

辅助脱扣器

1. 辅助脱扣器用于实现断路器的远程电气脱扣，用以监控主电路，保护系统免受电源故障恢复后的意外重启等危害。

2. 欠压脱扣器用于在主回路电压跌落到最小允许限值时，使3VA断路器跳闸，断开供电回路。

3. 确保用电设备不在低电压状态下运行，确保系统及设备的使用寿命。

4. 分励脱fn器用于远程脱fn3VA塑壳断路器。

5. STF可安装于附件单元的左側或右側。STL及 STL（EI）系列专门设计装配于左侧。

6. STL（EI）可用于实现塑壳断路器间的电气联锁。

7. 复合型脱扣器是单个21mm宽的単元，其包括一个分励脱扣器和一个欠压脱扣器。其具备与单独分励或欠压脱扣器同样的功能。

8. VA塑壳断路器的所有辅助和报警开关都属于一体化的附件范围。

9. 辅助开关可以简易装配，安装于断路器正面手柄两侧的附件隔室内。

10. 辅助开关AUX的作用是指示塑壳断路器的主触头的位置。辅助开关的触头随着塑壳断路器主触头同步地开闭。

11. 超前动作辅助开关LCS超前断路器脱扣20ms的前置时同来显示主触头的断开，并用在卸载等情況。

12. 脱扣报警开关TAS显示每一个断路器的脱扣操作，无论其脱扣原因。只要塑壳断路器切換至脱扣位置，该脱扣报警开关即动作。

13. 只要塑壳断路器由ETU触发脱扣而断，电气报警开关EAS即动作。专用的电子兼容型辅助开关应用于需要抽助开关信号直接連接全自动化系统的场合。

优势

1. 内部附件非常容易安装，其无需工具即可使捷安装附件単元于手柄左右两側的附件隔室中。

2. 附件应用螺栓型端子连接横截面达2.5mm²的辅助导体。这些端子安装在単元前部，接线方使。

3. 所有的抽助和报警开关设计成转换角生点，易于选用及安装。

4. 所有辅助开关均提供紧凑型（HQ一单模宽）和重载型（HP—双模宽）两种，以满足不同应用场合的需要。

5. 辅助和报警1JT＇关HP的每个触点带两个导体，通流能力强。

6. 内部附件安装位置模印于断路器前面單内，以方便安装时参考。

产品特性

提供手动操作机构用于在不同使用情况下对断路器进行手动操作。手动操作机构直接安装在断路器上，或者安装于柜体的柜门或侧壁上。

直接安装旋转操作机构

直接安装旋转操作机构直接安装在塑壳断路器上，并可利用门板联锁系统。该机构满足IP30的保护要求。门板联锁在塑壳断路器合闸时锁住拒门，但如果有必要则特意解锁。

側板安装旋转操作机构

侧板安装旋转操作机构

设计成安装在开关柜侧板。该机构可任意搭配短杆和安装卡槽以直接連接在柜体壁上。柜体壁单元满足IP65的保护要求。可通过一根钢缆门联锁模块的使用进行拒门联锁，保证在塑壳断路器合闸时拒门不能打开。

产品特性

前部安装的电动操作机构 M0320

1. 该M0320电动操作机构依据控制电缆的命令（例如从按钮或PLC系统）对塑壳断路器进行分合闸操作。也可用包含的手柄进行手动操作。

2. 该电动操作机构还具有一个清晰的开关位置指示器，可指示ON和OFF状态，并通过LED灯来指示断路器是否已脱扣（TRIP）。因此，该电动操作机构符合IEC／EN60947—1标准规定的有关隔离特性的标准。因此可随时识别塑壳断路器的开关位置。

3. 可以选择两种复位模式。例如，一种是操作机构自动复位塑壳断路器，另一种是在以分闸操作复位断路器。

4. 此外，该电动操作机构可以多个挂锁锁定在断开位置。

側面安装的电动操作机构 M031 0

1. 側面安装的电动操作机构M0310是为易于一体式安装而进行的优化设计，适用于3VA11系列断路器使用。

2. 电操同断路器具有同样的深度及高度，且前面板开孔尺寸相同，均为45mm。

3. 此电操具有远程及本地操作功能，亦可通过挂锁装置进行锁定。

产品特性

插入技术

1. 插入技术在两种方案中费用更少，且更节省空间。底座摘入方案的塑壳断路器在背面具备插入式端子。插入式中实现了与相关端子的锁紧以保持连接完好。

2. 该插入単元可以选择完整装置或转换套件，包括螺旋扣紧端子盖。

抽出技术

1. 塑壳断路器的抽出方案也被装备在主电路的插入式接触件中。另外，包括引导和支持螺钉的側板被卡接到塑壳断路器的侧面。

2. 基于该方案，配套元件是抽出式底座。依靠手柄操作以连接断路器至主电路，塑壳断路器通过配置的引号装置移入抽出式底座。

3. 该操作机构能清楚地从位置指示器读取到断路器是否正确连接至主电路，或者安全地从主电路隔离（以便可以抽出）。

产品特性

1. 剩余电流装置可用于防止或減少剩余电流危害，其能导致人员和家畜伤害及财及损失。

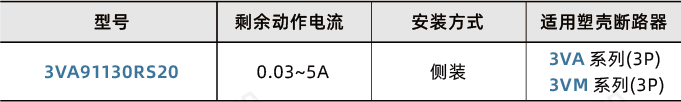

2. 3VA系列的剩余电流装置的新组合包括三种不同的RCD设计，所以该最优解决方案对于每种可预料的下安装、侧安装及模块化应用均有效。

3. 检测纯正弦交流剩余电流及脉型u直流剩余电流（A型）。

4. 模块化剩余电流保护装置按照IEC60947—2附最B和IEC60947—2附录M进行检测。

基本型剩余电流装置

1. 基本型剩余电流装置可与3VA1塑壳断路器组合。这些装置的特性如下：紧凑设计

2. 45mm面板尺寸

3. LED“准各好”状态和预报警装置上提供脱扣信号的电气触点

4. 提供脱扣复位按钮

优点

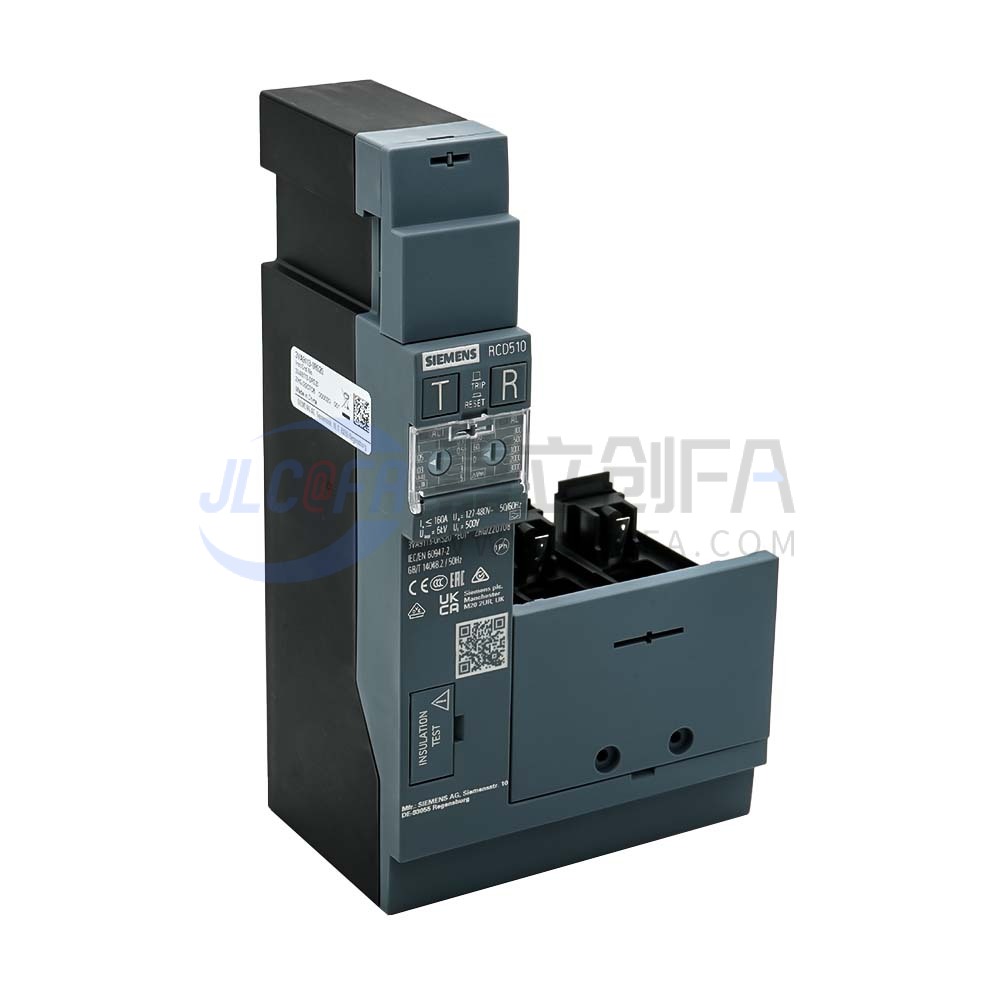

RCD310和RCD510：

1. 由于紧湊L型设计增加了在柜中的安装密度

2. 通孔技术节省了断路器与剩余电流装置间繁杂的线缆DIN导轨适配器保证了DI N导轨安装的附件

3. 由于45mm面板尺寸可同MCB并排布置

4. 集成RCR模块，实现自动分励脱扣

5. 严格检测剩余电流EH止误动作

RCD320和RCD520：

1.柜内紧凑设计节省空间

2.严格检测剩余电流阻止误动作

RCD820：

1. 通信连接或者可选电气触点确保快速状态信息发送甚至远程传输也适合.甲.纯作为报警单元应用

2.多种预报警防止／避免工厂停工

3.由于通过电气触点或通信实现RCD820遥测、确认、调试，无需现场处置

模块化剩余电流装置

1.模块化设计允许安装在不同的断路器设计上（例如2、3、4极断路器）

2. 在发生更換时，只需更換其中故障部件，可减少维护成本

3. 基于目前工厂使用剩余电流功能的简単升级以节约时间

4. 尤其适合用于安装空间受限的场合

5. RCD320和 RCD520

6. 柜内紧凑设计节省空间

7. 严格检测剩余电流阻止误动作

产品特性

计量功能

1. 集成3VA2塑壳断路器中的Rogowski线圈能提供特別精确的电流檢测，8系列电子脱扣器集成了附加电圧抽头，这意味着也可检测电能数据，所以，3VA2塑壳断路器提供一系列如同多通检验的7KM PAC测量仪表的测量功能．

2. 含N极的外部电流传感器可.

3. 直接测量3极塑壳断路器的中性线电流，当3极断路器安装在4极系统时，建议在中性线上配置电压由头，以使电压网络的中性点国定不变。

优点

1. 8系列ETU的计量功能无需额外的外部互感器即要获取电力数据

2. COM800数据网关可连接8路3VA2，提供性价比高的通信解决方案COM800／COM100断路器通讯网关提供多种通讯总线接口

3. 能量脉冲输出的通用S0接口

4. 100个测试结果可存储至T D500测试设备

5. 可带拒门显不单元DSP800，支持多达8路塑壳断路器的状态和测量值

产品特性

1. 基于所有类型的3VA塑壳断路器，可在以下方式实现一个基本的需求

2. 塑壳断路器自锁

3. 塑壳断路器联锁

4. 无论是分闸可还是合闸操作位置，接锁装置使锁住3VA塑壳断路器成为可能。一旦塑壳断路器被锁在某一位置，其不能再被操作．

5. 使用联锁技本，西个或更多塑壳断路器的互锁成为nJ能。设计该联锁系统以确保只能同时操作一台塑壳断路器。联锁系统确保其

他塑壳断路器不能合闸。由此产生的结果是，所有没有通过用于3VA塑壳断路器锁系统释放的塑壳断路器被安全锁在分闸状态。

用于3VA塑壳断路器联锁有以下方法：

前联锁

板后联锁

产品特性

1. 正确的功能和安全性尤其是电气安装的不仅仅取决于品质、元件的设计，还依赖安装的方法。

2. 对于3VA塑壳断路器的安全、可靠的连接，以下方面的电气安装至关重要：

1） 安装例如线缆或汇流排的连接

2） 电缆和汇流排的尺寸

3）连接材料，如刚性或者柔性

3. 下列目录页提供了全部所需的信息，以确保3VA塑壳断路器安全地被连接。

4. 3VA塑壳断路器的连接技术

5. 3VA塑壳断路器的连接技术用作支持3VA塑壳断路器的简单便利调试，并满足所有安装要求。实现这一目标，大量连接元件的组合式是可行的。
