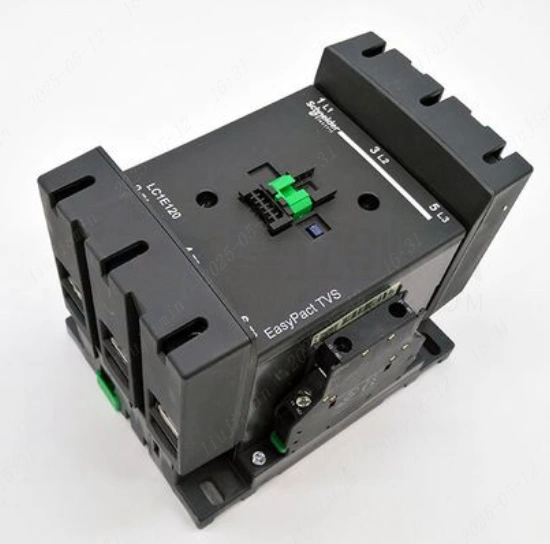

施耐德Schneider 交流接触器(交流线圈） LC1E
图片仅供参考
分享至
施耐德Schneider 交流接触器(交流线圈） LC1E
产品型号
LC1-E120M5N
复制
品牌 施耐德(Schneider)
厂订号 LC1E120M5N
已选属性 辅助触点：1NO+1NC | 线圈频率：50Hz | 种类：交流接触器 | 系列：TeSys E(国产大电流) | 极数：3P | 线圈电压：220VAC | 额定电流：120A
选购数量
商品总价 --
商品交期
-- （付款锁库存）

实际发货以付款成功次日算起,不含周日与法定节假日

选择属性 清空
综合排序
单价
  • 产品简介
  • 性能参数
  • 订货引导
  • 产品尺寸
1 产品简介
2 性能参数

EasyPact TVS-交流接触器
应用各种类型的控制系统
接触器型号 ~3 极LC1E06LC1E09LC1E12 LC1E18 LC1E25 LC1E32 LC1E38LC1E40LC1E50LC1E65
额定工作电流 Ie max AC-3(Ue≤440 V)6A 9A 12A 18A 25A 32A 38A 40A 50A65A
Ie AC-1  20A 20A 25A 25A 32A 40A 40A 50A 60A80A
额定工作电压 ～ 690 V
极数 3333333333
额定工作功率
AC-3 类
220/230 V 1.5 kW 2.2 kW 3 kW 4 kW 5.5 kW 7.5 kW 9 kW 11 kW 15kW18.5 kW
380/400 V 2.2 kW 4 kW 5.5 kW 7.5 kW 11 kW 15 kW 18.5 kW 18.5 kW 22kW30 kW
415/440 V 2.2 kW 4 kW 5.5 kW 9 kW 11 kW 15 kW 18.5 kW 22 kW 25/30kW 37 kW
500 V 3 kW 5.5 kW 7.5 kW 10 kW 15 kW 18.5 kW 18.5 kW 22 kW 30kW37 kW
660/690 V 3 kW 5.5 kW 7.5 kW 10 kW 15 kW 18.5 kW 18.5 kW 30 kW 33kW37 kW
内置辅助触点模块 接触器内置1个常开或1个常闭触点 接触器内置1个常开和1个常闭触点
适用手动-过载继电10A等级 0.10...10A 0.10...10A 0.10...13A0.10...18A 0.10...32A 0.10...38/A 0.10...38A 17...50 A 17…70A17...80 A
浪涌抑制模块 (1) RC 电路 ●●●●●●●●●●
(1)：浪涌抑制模块为选配附件

EasyPact TVS-交流接触器
应用各种类型的控制系统
接触器型号~3 极LC1E80LC1E95LC1E120LC1E160LC1E200LC1E250LC1E300LC1E400LC1E500LC1E630
额定工作电流Ie max AC-3(Ue≤440 V)80A95A120A160A200A250A300A400A500A630A
Ie AC-1110A110A150A200A250A300A320A500A700A1000A
额定工作电压～ 690 V

极数

3

3

3

3

3

3

3

3

3

3

额定工作功率
AC-3 类
220/230 V22 kW25 kW37 kW45 kW55 kW75 kW90 kW11O kW147 kW185 kW
380/400 V37 kW45 kW55 kW75 kW90 kW132 kW160 kW200 kW250 kW335 kW
415/440 V45 kW45 kW59 kW80 kW100 kW140 kW160/185kW220/250kW280/295kW375/400kW
500 V45 kW55 kW75 kW90 kW110 kW160 kW200 kW257 kW355 kW400 kW
660/690 V45 kW45 kW80 kW100 kW110 kW160 kW220 kW280 kW335 kW450 kW
内置辅助触点模块接触器内置1个常开或1个常闭触点-
适用手动-过载继电10A等级17...104A17...104A51...135A51...198A51...234A51...279A51...333A259...414A321...513A394...630A
浪涌抑制模块 (1)RC 电路●●-
(1)：浪涌抑制模块为选配附件



EasyPact TVS-交流接触器
应用各种类型的控制系统
接触器型号 ~4 极LC1E06LC1E09LC1E12 LC1E18 LC1E25 LC1E32 LC1E38LC1E40LC1E65LC1E80 LC1E95
额定工作电流 Ie max AC-3(Ue≤440V)6A 9A 12A 18A 25A 32A 38A 40A 65A80A 95A
额定工作电流 Ie AC-116A20A 25A 32A40A45A 50A60A80A110A 125A
额定工作功率
AC-3 类
220/230 V 1.1 kW 2.2 kW 3 kW 4 kW 5.5 kW 7.5 kW 9 kW 11 kW 18.5 kW22 kW 25 kW
380/400 V 2.2 kW 4 kW 5.5 kW 7.5 kW 11 kW 15 kW 18.5 kW 18.5 kW 30 kW37 kW 45 kW
415/440 V 2.2 kW 4 kW 5.5 kW 9 kW 11 kW 15 kW 18.5 kW 22 kW  37 kW45 kW 45 kW
500 V 3 kW 5.5 kW 7.5 kW 10 kW 15 kW 18.5 kW 18.5 kW 22 kW 37 kW45 kW 55 kW
660/690 V 3 kW 5.5 kW 7.5 kW 10 kW 15 kW 18.5 kW 18.5 kW 30 kW 37 kW45 kW 45 kW
额定控制电压24...415V，根据线圈电压编号
内置辅助触点模块 无内置
线圈电压编号2448110220380
LC1E06-95 50/60HzB7E7F7M7 Q7

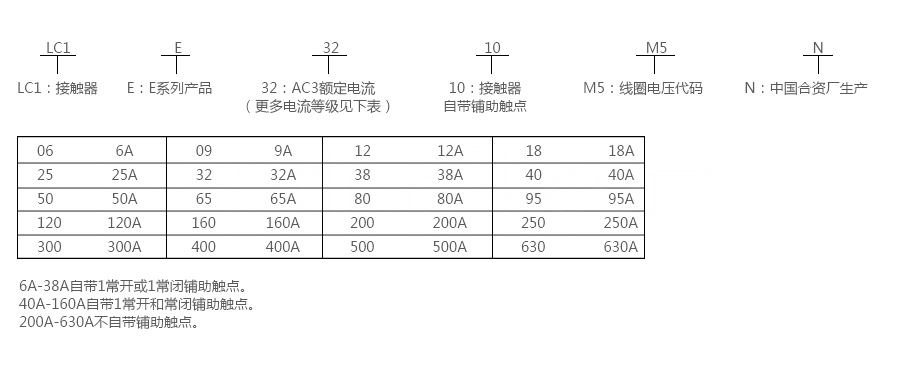

3 订货引导

EasyPact TVS交流接触器型号说明.jpg

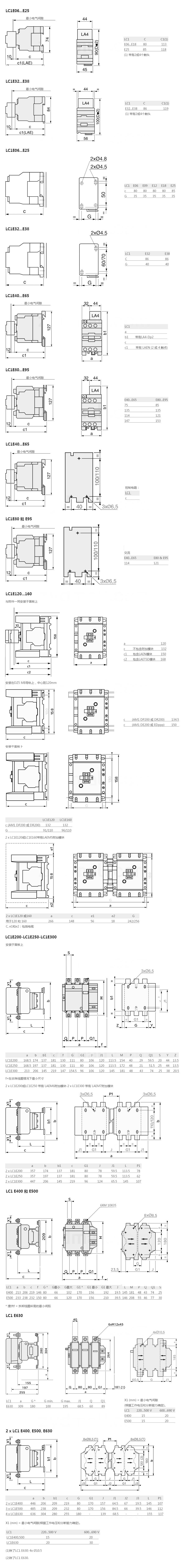

4 产品尺寸

EasyPact TVS交流接触器尺寸图.jpg
