高品质模数化配电系统
VisiSafe “看得见的安全”
在任何环境和条件下,VisiSafe 均可确保下级电路的绝对可靠安全。
VisiSafe 绿色指示条:可靠指示触点的断开位置。
冲击耐受电压:Uimp = 6 kV
保证即便在过压情况下,依然有效提高设备的使用寿命。
耐污染等级:模数化产品中最高等级 3 级。
适用于苛刻环境(包括带有灰尘和导电污染的环境)。
绝缘电压:500 V
保证操作者操作的绝对安全。
灵活的设计与系统集成和维护时间
双锁定关键设计:Multiclip 快速接线及负载平衡系统,灵活实现系统集成。
创新的信号传输模式:大幅降低系统复杂度,实现终端配电系统与监控管理系统的无缝连接,提升企业竞争力。
简单高效的终端配电解决方案,可应用于任何系统
Acti 9 创新设计:简化商业楼宇和工业设施的终端配电系统。
VisiTrip 本体故障指示:直观的产品代码与清晰的标识,便于快速掌握操作与维护。
先进的人体工程学且注重细节
简洁线条与独特设计:赋予 Acti 9 完美外观,体现精心设计与用户友好性。
清晰标识与一流外观:为客户留下深刻印象。
高品质,精细且准确
内部机构运行:迅速精准,无异常噪音。
表面与部件:光滑表面与精巧部件,提供卓越触感体验。
断路器功能说明

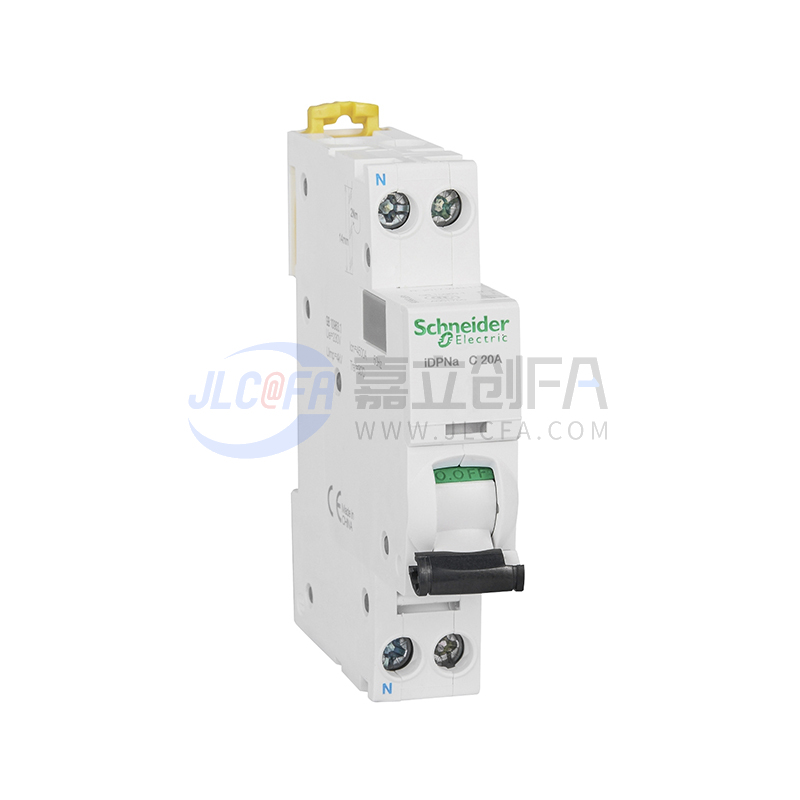

IDPNa 断路器
功能:终端线路过载、短路保护与控制。
特性:
同时切断相线与中性线(中性线无保护功能)
短路保护
过载保护
隔离保护
故障断开明确指示
正面视图以红色指示断路器故障脱扣
IDPNN 断路器
功能:终端线路过载、短路保护与控制。
特性:
同时切断相线与中性线(中性线无保护功能)
短路保护
过载保护
隔离保护
故障断开明确指示
正面视图以红色指示断路器故障脱扣
IDPNH 断路器
功能:终端线路过载、短路保护与控制。
特性:
同时切断相线与中性线(中性线无保护功能)
短路保护
过载保护
隔离保护
故障断开明确指示
iDPN-微型断路器 | ||||
产品名称 | iDPNa | iDPNN | iDPNH | |
符合标准 | IEC/EN60898-1 | IEC/EN60898-1 | IEC/EN60898-1 | |
GB/T10963.1 | GB/T10963.1 | GB/T10963.1 | ||
产品认证 | CCC,CE | CCC,CE | CCC,CE | |
电气特性 | ||||
极数 | 1P+N | 1P+N | 1P+N | |
额定电流(A) | 6~40 | 2~40 | 2~40 | |
额定电压 | Ue | 230 | 230 | 230 |
额定绝缘电压(V) | Ui | 400 | 400 | 400 |
最大工作电压(V) | Umax | 230 | 230 | 230 |
最小工作电压(V) | Umin | - | - | - |
额定工作频率(Hz) | 50/60 | 50/60 | 50/60 | |
额定冲击耐受电压(kV) | Uimp | 4 | 4 | 4 |
额定短路能力Icn | 230V/400V(IEC/EN60898) | 4.5kA | 6kA | 10kA |
额定极限短路分断能力Icu | 230V/400V(IEC/EN60947-2) | - | - | - |
额定运行短路分断能力Ics | 230V/400V(IEC/EN60947-2) | - | - | - |
过电压类别 | II | II | II | |
污染等级 | 2 | 2 | 2 | |
瞬时脱扣特性 | B(3In~5In) | - | - | - |
C(5In~10In) | ● | ● | ● | |
D(10In~14In) | ● | ● | ● | |
MA(12In±20%) | - | - | - | |
漏电附件 | ● | ● | ● | |
电气附件及机械附件 | ● | ● | ● | |
电击防护等级 | II | II | II | |
机械特性 | ||||
机械寿命 | 20000 | 20000 | 20000 | |
电气寿命 | 20000(≤20A) | 20000(≤20A) | 20000(≤20A) | |
10000(>20A) | 10000(>20A) | 10000(>20A) | ||
防护等级 | 断路器本体 | IP20 | IP20 | IP20 |
安装于配电箱内 | IP40 | IP40 | IP40 | |
基准整定温度 | 30℃ | 30℃ | 30℃ | |
其它特性 | ||||
端子形式 | 隧道式 | 隧道式 | 隧道式 | |
最大接线能力 | ≤25A | 16 | 16 | 16 |
>25A | 16 | 16 | 16 | |
端子极限扭矩 | ≤25A | 3.5 | 3.5 | 3.5 |
>25A | 3.5 | 3.5 | 3.5 | |
触头状态指示(Visi-Safe) | ● | ● | ● | |
故障指示窗口(Visi-Trip) | ● | ● | ● | |
进线方式 | 上下均可 | 上下均可 | 上下均可 |
iDPN-微型断路器 | ||
产品名称 | iDPNa | |
主要特性 | ||
符合IEC/EN 60947-2 | ||
绝缘电压 (Ui) | 400 V AC | |
污染等级 | 2 | |
耐冲击电压 (Uimp) | 4 kV | |
热脱扣 | 基准整定温度 | 30℃ |
磁脱扣 | C 曲线 | (5~10) In |
D 曲线 | (10~14) In | |
使用类别 | A | |
符合 IEC/EN 60898-1 | ||
限流等级 | 3 | |
其它参数 | ||
防护等级(IEC/EN 60529) | 断路器本体 | IP20 |
安装在配电箱内 | IP40绝缘等级:II | |
寿命(O-C) | 电气寿命 | > 20 A:10,000 次;≤20 A:20,000 次 |
机械寿命 | 20,000 次 | |
过电压类别 (IEC/EN 60364) | II | |
使用环境温度 | -25°C~+60°C | |
储存环境温度 | -40°C~+80°C | |
抗湿热性(IEC/EN 60068-1) | 2类(温度55°C时,相对湿度95%) |
iDPN-微型断路器 | ||
产品名称 | iDPNN | |
主要特性 | ||
符合IEC/EN 60947-2 | ||
绝缘电压 (Ui) | 400 V AC | |
污染等级 | 2 | |
耐冲击电压 (Uimp) | 4 kV | |
热脱扣 | 基准整定温度 | 30℃ |
磁脱扣 | C 曲线 | (5~10) In |
D 曲线 | (10~14) In | |
使用类别 | A | |
符合 IEC/EN 60898-1 | ||
限流等级 | 3 | |
其它参数 | ||
防护等级(IEC/EN 60529) | 断路器本体 | IP20 |
安装在配电箱内 | IP40绝缘等级:II | |
寿命(O-C) | 电气寿命 | > 20 A:10,000 次;≤20 A:20,000 次 |
机械寿命 | 20,000 次 | |
过电压类别 (IEC/EN 60364) | II | |
使用环境温度 | -25°C~+60°C | |
储存环境温度 | -40°C~+80°C | |
抗湿热性(IEC/EN 60068-1) | 2类(温度55°C时,相对湿度95%) |
iDPN-微型断路器 | ||
产品名称 | iDPNH | |
主要特性 | ||
符合IEC/EN 60947-2 | ||
绝缘电压 (Ui) | 400 V AC | |
污染等级 | 2 | |
耐冲击电压 (Uimp) | 4 kV | |
热脱扣 | 基准整定温度 | 30℃ |
磁脱扣 | C 曲线 | (5~10) In |
D 曲线 | (10~14) In | |
使用类别 | A | |
符合 IEC/EN 60898-1 | ||
限流等级 | 3 | |
其它参数 | ||
防护等级(IEC/EN 60529) | 断路器本体 | IP20 |
安装在配电箱内 | IP40绝缘等级:II | |
寿命(O-C) | 电气寿命 | > 20 A:10,000 次;≤20 A:20,000 次 |
机械寿命 | 20,000 次 | |
过电压类别 (IEC/EN 60364) | II | |
使用环境温度 | -25°C~+60°C | |
储存环境温度 | -40°C~+80°C | |
抗湿热性(IEC/EN 60068-1) | 2类(温度55°C时,相对湿度95%) |
