带电缆

型号

NPN

输出型

RU2-□N54H

PNP

输出型

RU2-□P54H

检测距离

5mm( 固定)

最小检测物体

0 8X 1.8mm不透明体

应差

0.05mm 以下

重复精度

0.03mm 以下

电源电压

5~24V DC±10%脉动P-P10% 以下

消耗电流

15mA以下

输出

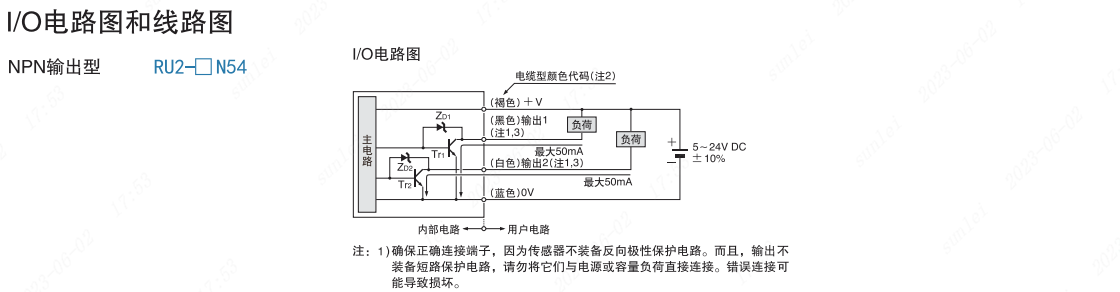

<NPN 输出型>
NPN开路集电极晶体管
最大流入电流: 50mA
外加电压: 30V DC以下（输出和0V之间)
剩余电压: 0. 7V以下（流入电流为50mA时)
以下0.4V(流入电流为16mA时)

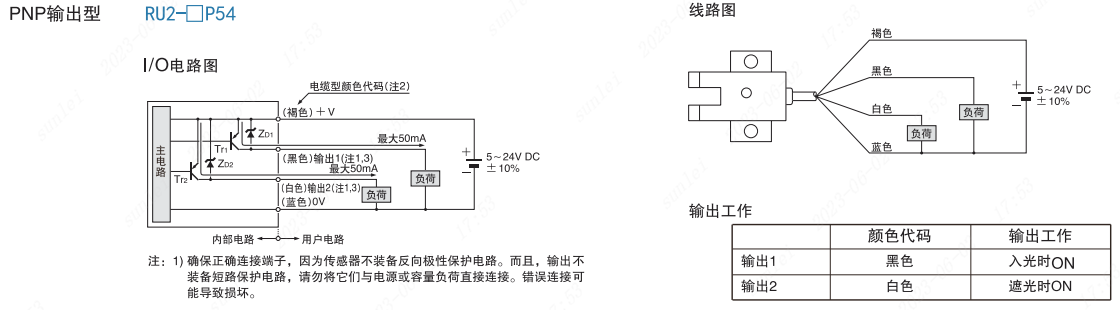

<PNP输出型>
 PNP开路集电极晶体管 。
最大源电流: 50mA
外加电压: 30V DC以下(输出和+V之间)
剩余电压: 0.7V以下(源电流为50mA 时)
以下0.4V（源电流为16mA 时)

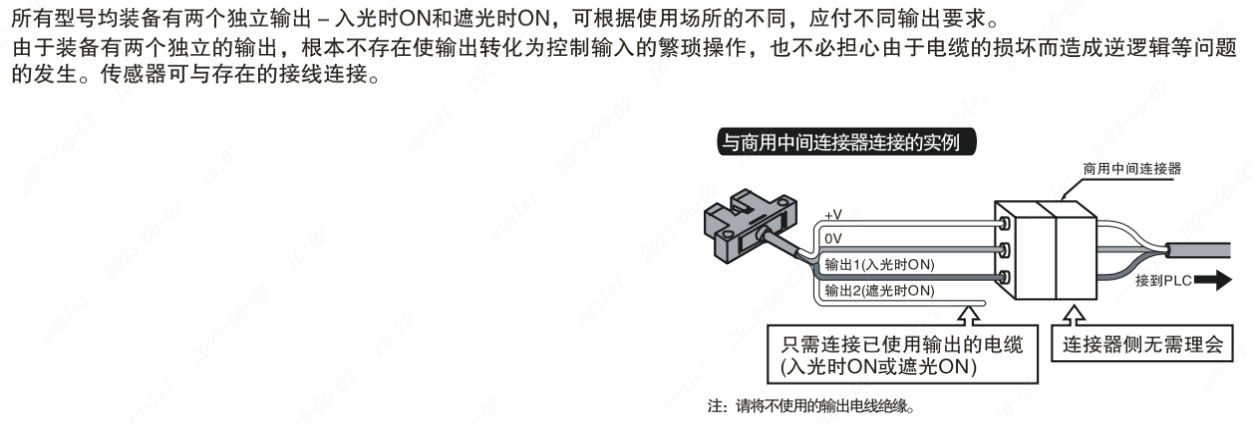

输出工作

装备两个输出:入光时 ON /遮光时 ON

反应时间

入光时: 20 s以下
遮光时: 100u s以下

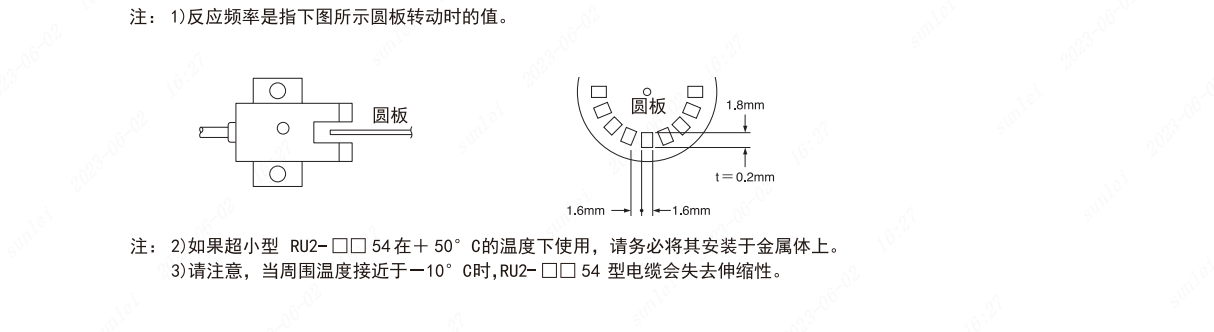

（反应频率: 1KHz 以上)注1)

工作状态指示灯

朱红色 LED(入光时亮起)

环 境 性 能

周围温度(注2,3)

-25~+ 55°C(注意不可结露,结冰),存储:-30~+ 80°C

周围湿度

35~ 85％RH ,存储: 35~ 85％RH

周围照明度

焚光灯:受光面照明度  1.000R x

耐电压

AC1000V 1分钟,所有电源连接端子与外壳之间

绝缘电阻

所有电源连接端子与外壳之间, 50M 以上,基于D0250V 的高阻表

耐振动

频率: 10~2, 000Hz, 双振幅: 1.5mm ,X、Y和Z各方向2小时

耐冲击

加速度: 15,000m/s²的1,500 G), X、Y和Z各方向3次

投光二极体

红外线 LED(非调制式)

材质

外壳: PBT,狭缝罩：聚碳酸酯,端子部分 [仅KE3-H系列]:镀焊锡

电缆

0.09mm² 4芯 橡皮电缆1m

电缆延长

0.3mm²以上的电缆全长可延长至100m

重量

约15g

约30g

小 型

带 电 缆

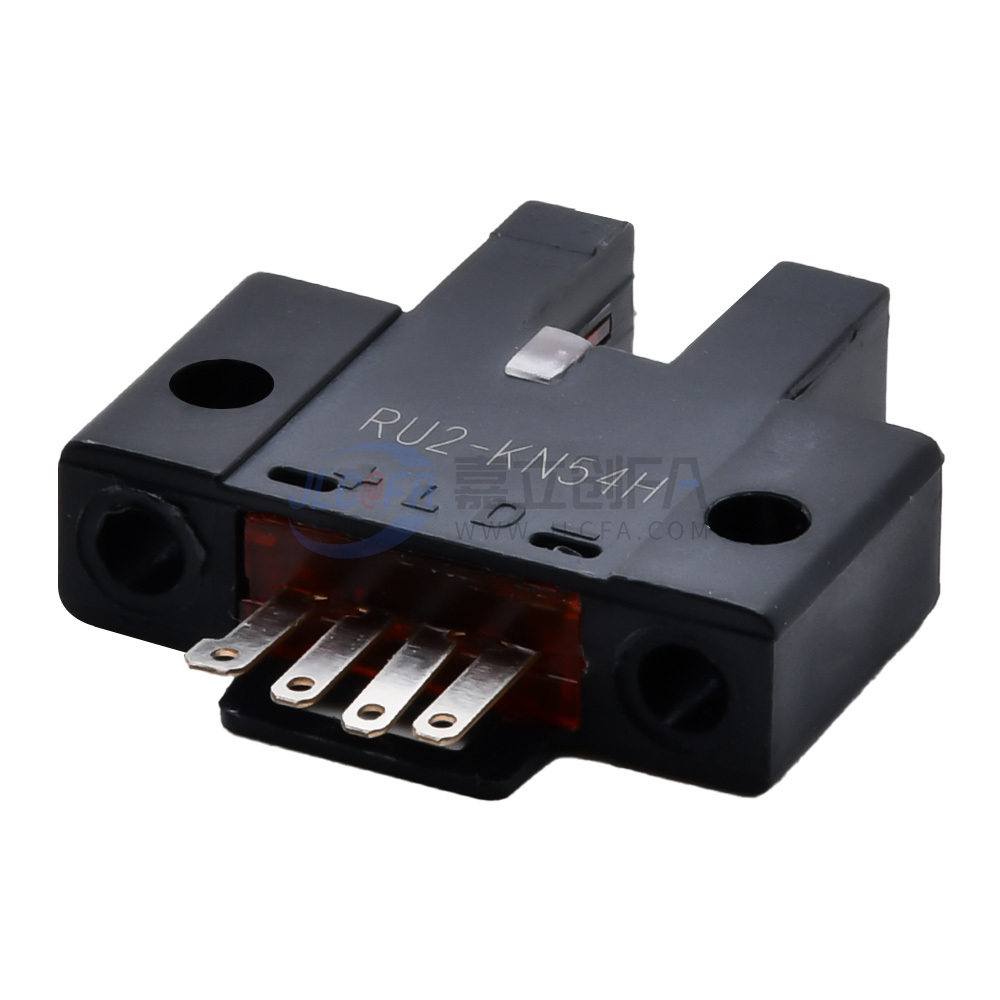

K 型

5mm(固定)

RU2-KN54

NPN开路集电极晶体管

装备两个输出:
入光时0N/遮光时ON

RU2-KP54

PNP开路集电极晶体管

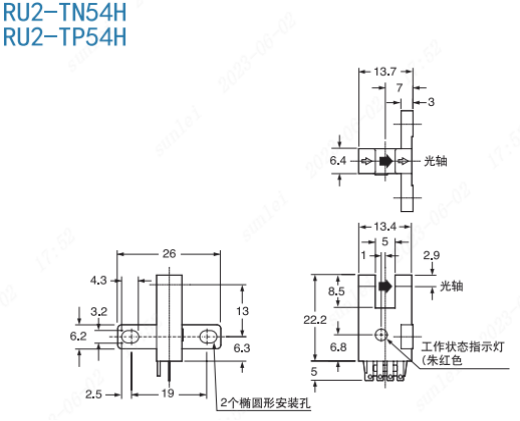

T 型

RU2-TN54

NPN开路集电极晶体管

RU2-TP54

PNP开路集电极晶体管

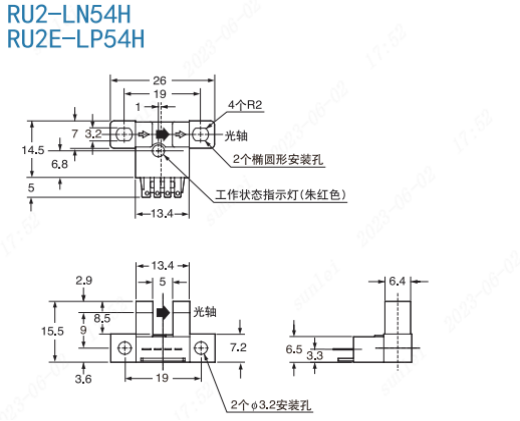

L 型

RU2-LN54

NPN开路集电极晶体管

RU2-LP54

PNP开路集电极晶体管

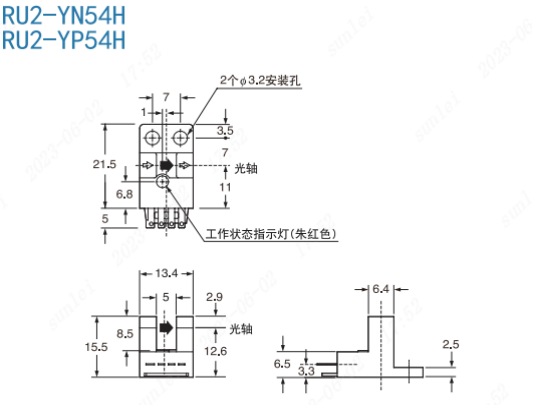

Y 型

RU2-YN54

NPN开路集电极晶体管

RU2-YP54

PNP开路集电极晶体管

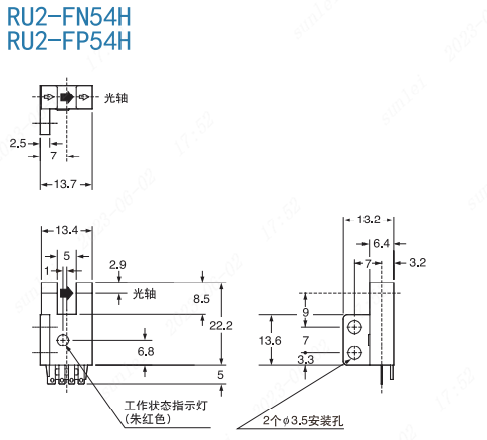

F 型

RU2-FN54

NPN开路集电极晶体管

RU2-FP54

PNP开路集电极晶体管

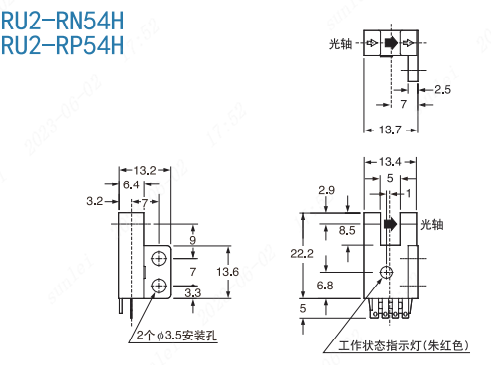

R 型

RU2-RN54

NPN开路集电极晶体管

RU2-RP54

PNP开路集电极晶体管
