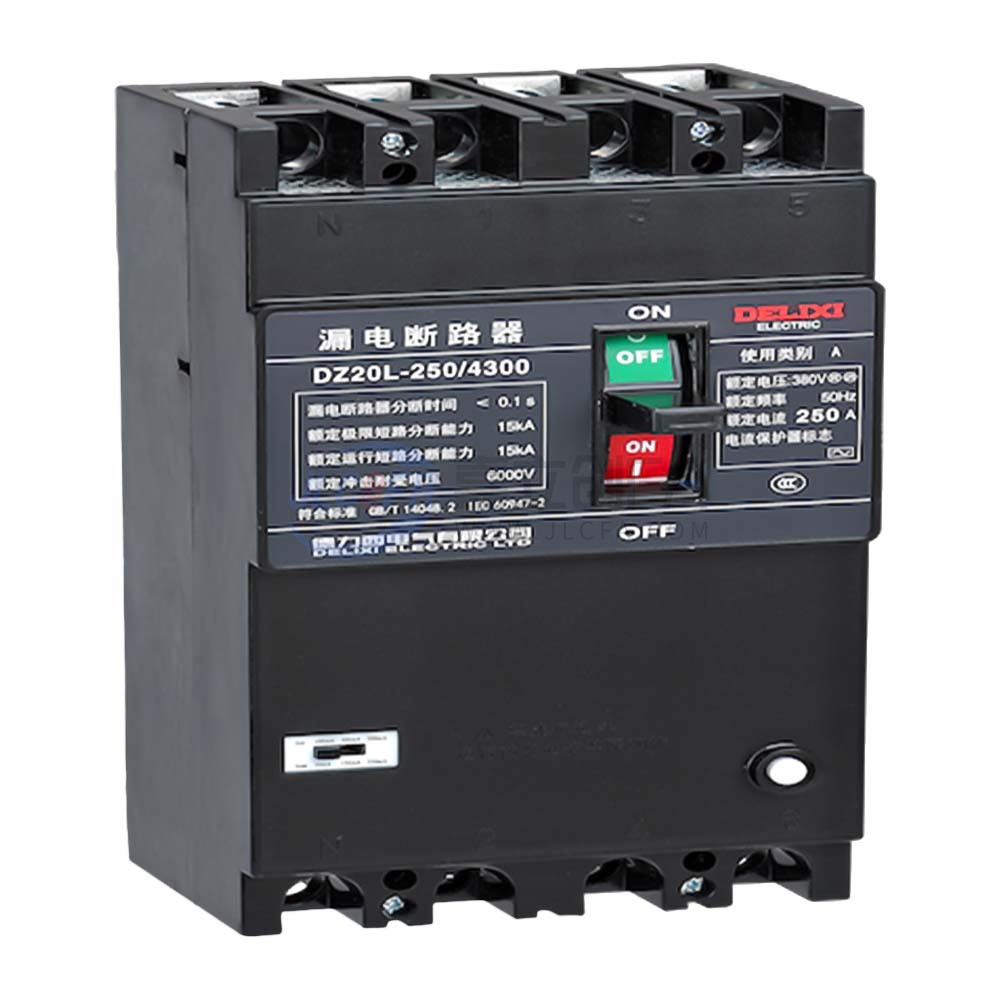

产品描述
对人提供间接接触保护，防止接地故障电流引起的火灾危险，提供线路和设备的过载和短路保护
产品特点
产品操作性能稳定可靠
复式脱扣，实现过载和短路保护
提供更多内外附件，安装方式多样
产品加工工艺先进，符合各种认证
证书
IEC 60947-2;GB14048.2
标准
CCC,CE
| DZ20L-塑壳漏电保护断路器 | ||||||
| 分断能力参数 | ||||||
| 型号 | DZ20L-160 | DZ20L-250 | DZ20L-400 | DZ20L-630 | ||
| 额定电流 | （A） | In | 50/63/80/100/125/160 | 125/160/180/200/225/250 | 200/250/315/350/400 | 315/350/400/500/630 |
| 额定工作电压 | （V） | Ue | 400 | 400 | 400 | 400 |
| 额定极限短路分断能力 | （kA） | Icu | 12 | 15 | 20 | 30 |
| 额定剩余接通和分断能力 | （kA） | I△m | 3 | 4 | 5 | 7.5 |
| 额定剩余动作电流 | （mA） | I△n | 30,50,75,100,150,200,300,500mA | 100,150,200,300,500mA | ||
| 额定剩余不动作电流 | （mA） | I△no | 1/2I△n | 1/2I△n | 1/2I△n | 1/2I△n |
| 最大分断时间(非延时时间) | （s） | I△n | t<0.1s; t<0.2s | |||
| 2I△n极限不驱动时间（延时型） | （s） | 2I△n | 0.1s,0.2s,0.3s | |||
| 飞弧距离 | （mm） | ≤60 | ≤60 | ≤80 | ≤80 | |
| 保护特性 | ||||||
| 短路保护整定值 | ||||||
| 型号 | 试验电流 | 整定值准确度% | 脱扣约定时间s | 起始状态 | ||
| 配电保护 | 电动机保护 | |||||
| DZ20L-160 | 10In | 12In | ±20 | ＜0.2 | 冷态 | |
| DZ20L-250 | 10In | 12In | ||||
| DZ20L-400 | 10In | 12In | ||||
| DZ20L-630 | 10In | -- | ||||
| 保护用断路器反时限断开动作特性 | ||||||
| 保护类型 | 额定电流范围 | 基准温度 | 特定电流整定倍数下的动作时间（电流值/起始状态） | |||
| 约定不脱扣电流 | 约定脱扣电流 | 可返回 | ||||
| 1.05In（冷态） | 1.3In（热态） | 3.0In（冷态） | ||||
| 配电保护型 | In≤63A | +30℃ | ≥1h | ＜1h | 5s | |
| 63A＜In≤250A | ≥2h | ＜2h | 8s | |||
| 250A＜In≤1250A | ≥2h | ＜2h | 12s | |||
| 电动机保护型 | 50A＜In≤630A | +40℃ | 1.05In（冷态） | 1.2In 1.5In（热态） | 7.2In（冷态） | |
| ≥2h | ＜2h 4min | 4s<Tp≤10s | ||||
