符合标准：

● GB/T 14048.1 总则

● IEC 60947-1 总则

● GB/T14048.2 断路器

● IEC 60947-2 断路器

污染等级

● CDM3E 系列产品运行在污染等级为 3 级

● IEC 60947-1 和 60664-1 标准所定义的环境（工业环境）中

● 根据 GB/T14048.1-2012 表 H.1 的内容：在海拔 2000m 处额定冲击耐受电压 8kV 时

抗湿热能力

● 干冷、干热、湿热

环境温度

● 周围空气温度上限为 +70℃，下限为 -40℃；24h 平均温度不超过 35℃ （注：在 -40℃ ~-25℃、+40℃ ~+70℃范围内使用，请与制造商联系或参  见降容系数表）

● 存储温度为 -40℃至 70℃

具有隔离功能的可靠触头指示

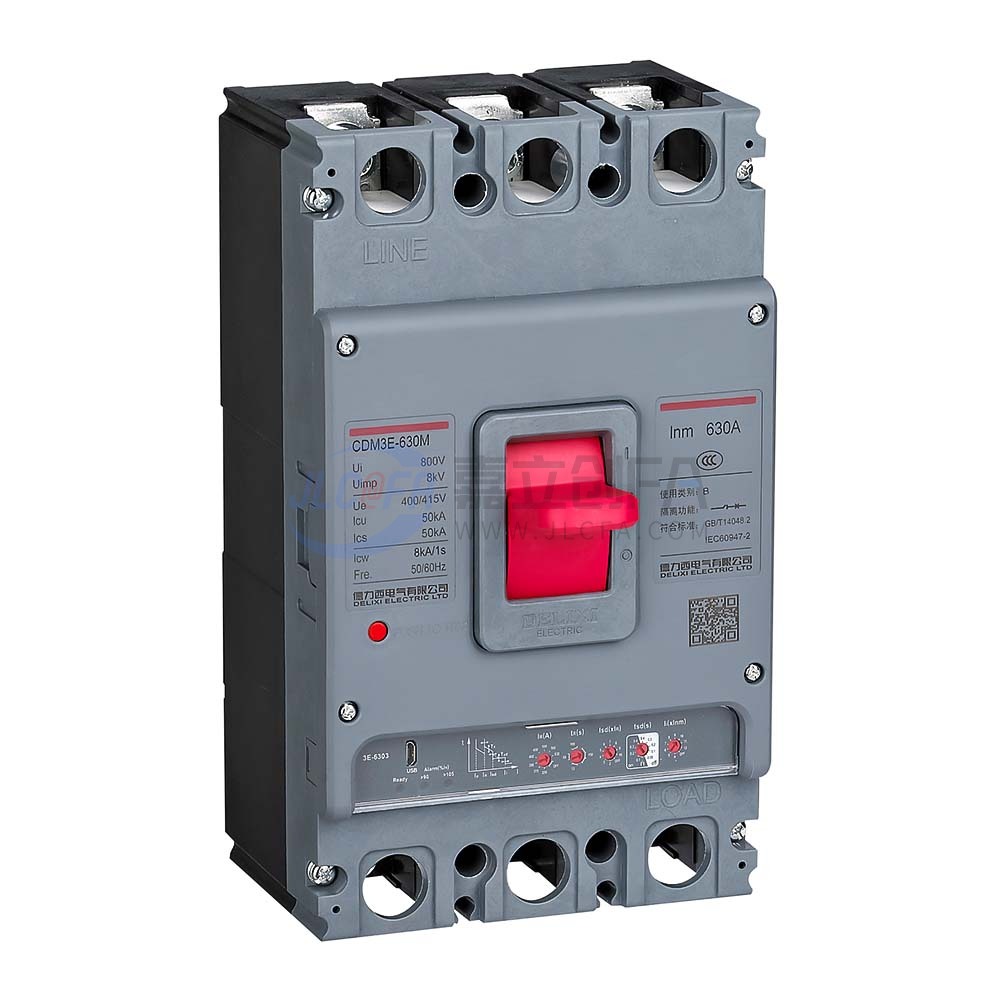

CDM3E 系列塑壳断路器都符合 IEC 标准 60947-2 中所定义的隔离

● 隔离位置对应于 O（OFF）位置

● 只有触头真正打开，操作手柄才能指示“OFF”位置

● 旋转手柄或电操机构不会改变触头指示系统的可靠性

海拔

● 正常工作安装地点的海拔不超过 2000m

● 如需要安装在海拔超过 2000m 的情况下，必须考虑到介电强度的改变  和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们

防护等级

● 断路器本体：IP20（不含接线端子）

● 安装在开关柜中的断路器：带有转动手操的断路器：IP40  带有电操机构的断路器：IP40

湿度

正常工作时需满足：

● 在周围空气温度为 +40℃的条件下，大气相对湿度不能超过 50%，  如果温度较低，则可以在较高的相对湿度条件下使用。

● 最湿月份的月平均相对湿度为 90%。

● 需要考虑产品表面产生的凝露对产品性能的影响。

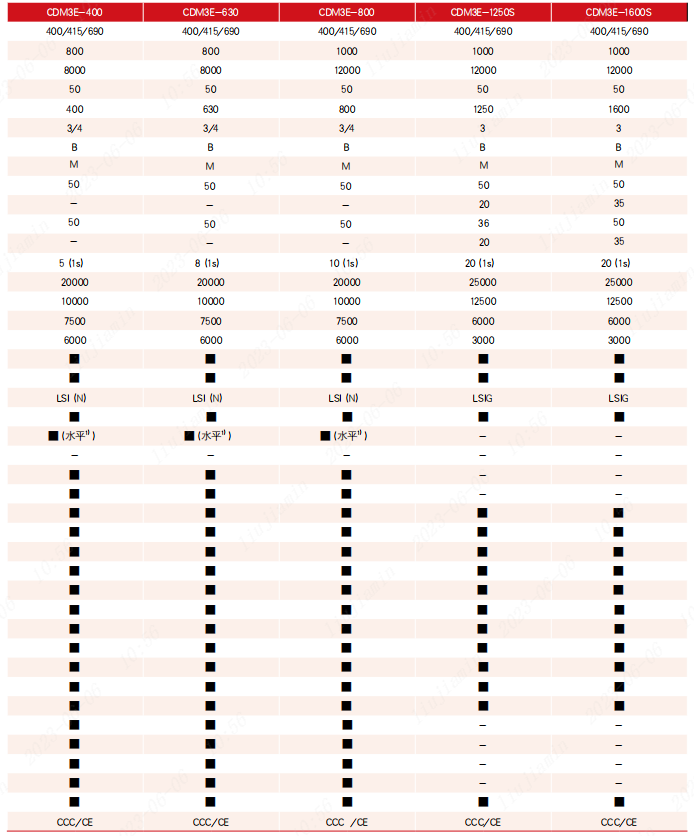

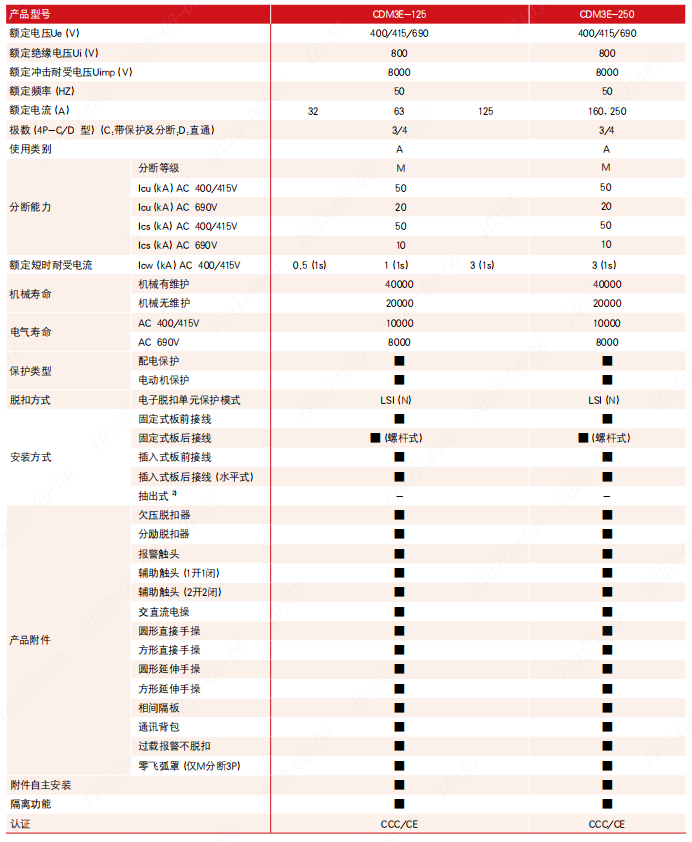

备注：

1）1250A 和 1600A 无通信功能

2）1250A 和 1600A 无过载报警功能

3）1250A 和 1600A 的分励和电操无 AC110V、DC110V、DC220V 控制电压

4）800 壳架及以下内部附件（除欠压为端子式供货）其它产品标配为引线供货长度 500mm；如有其它长度或带端子需求请备注；

5）125AF、250AF 无抽出式产品。400AF、630AF 无插入式板前产品

6）插入式板前产品默认配置水平出线排

7）常规产品标配 : 相间隔弧板、安装螺钉

8）三遥标配（辅报 + 通信模块）；四遥标配（辅报 + 电操 + 通信模块）。通信模块电压为 AC230V/400V

注：

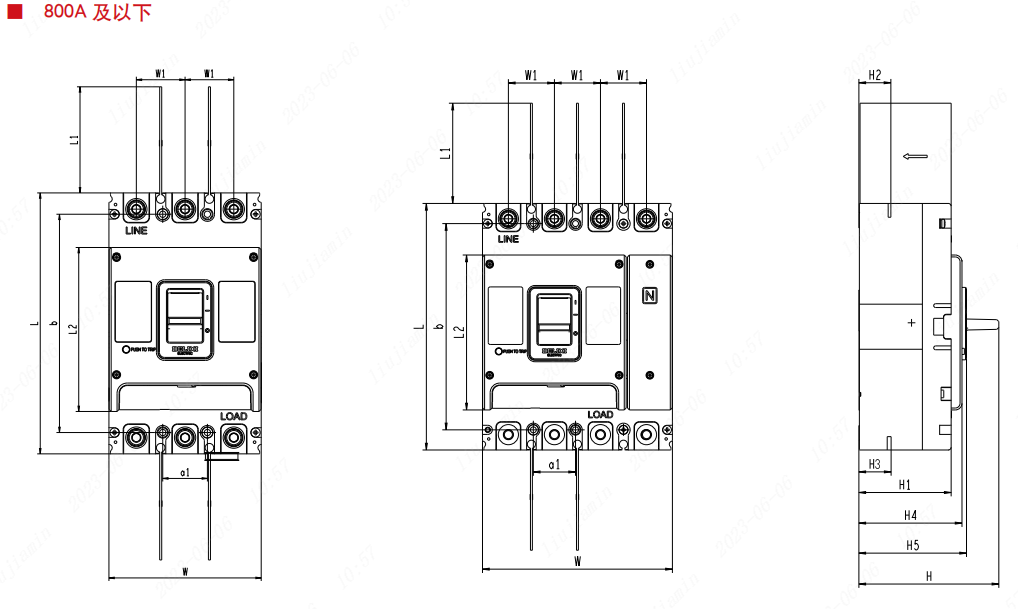

1）生产为板后水平接线，用户可自行改装为板后垂直接线，参见固定式板后水平安装图

2）生产为板后水平接线，用户可自行改装为板后垂直接线，参见抽出式板后接线安装图
