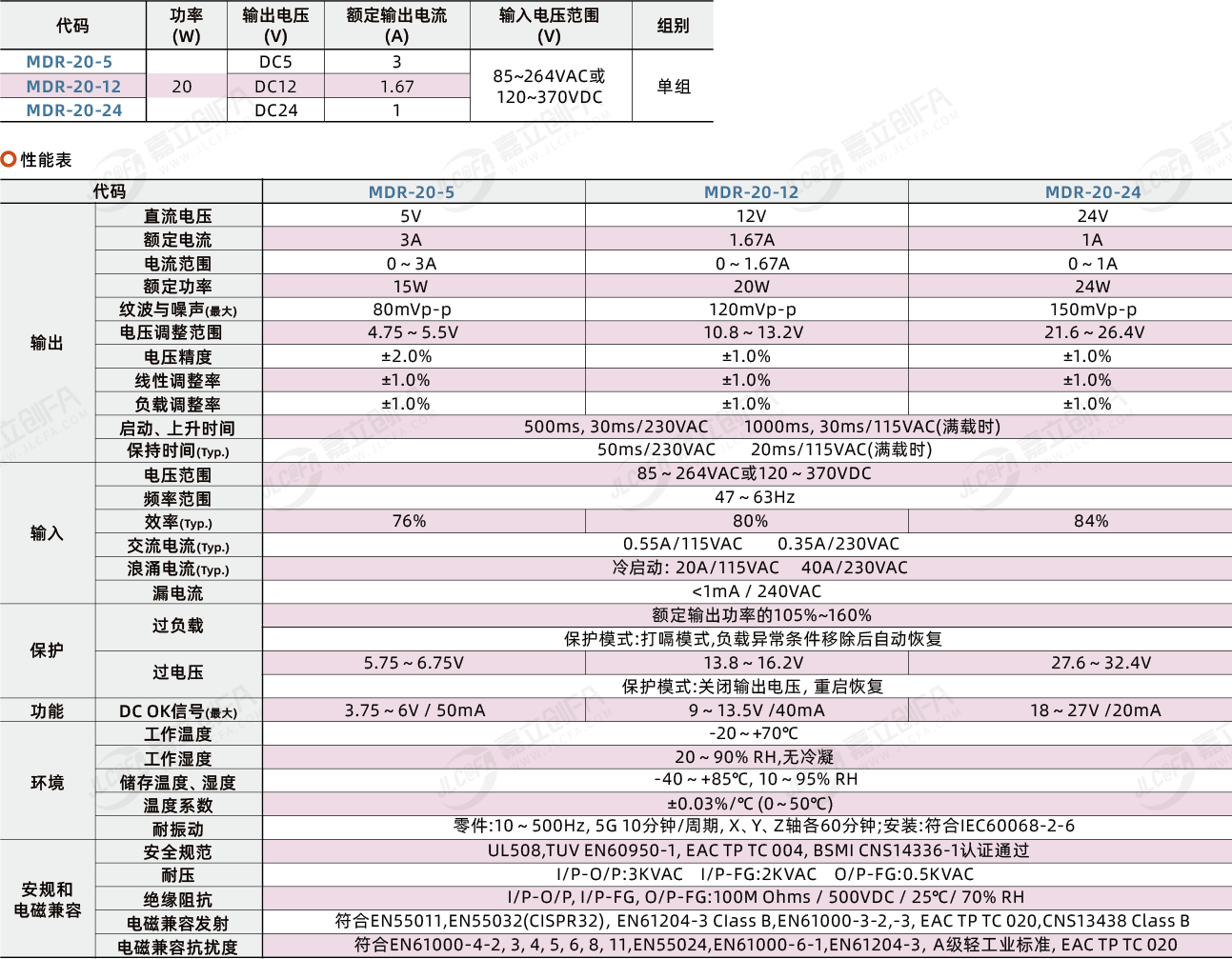

| 代码 | MDR-20-5 | MDR-20-12 | MDR-20-24 |
| 输出 | 直流电压 | 5V | 12V | 24V |
| 额定电流 | 3A | 1.67A | 1A |
| 电流范围 | 0 ~ 3A | 0 ~ 1.67A | 0 ~ 1A |
| 额定功率 | 15W | 20W | 24W |
| 纹波与噪声(最大) | 80mVp-p | 120mVp-p | 150mVp-p |
| 电压调整范围 | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 21.6 ~ 26.4V |
| 电压精度 | ±2.0% | ±1.0% | ±1.0% |
| 线性调整率 | ±1.0% | ±1.0% | ±1.0% |
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% |
| 启动、上升时间 | 500ms, 30ms/230VAC 1000ms, 30ms/115VAC(满载时) |
| 保持时间(Typ.) | 50ms/230VAC 20ms/115VAC(满载时) |
| 输入 | 电压范围 | 85 ~ 264VAC或120 ~ 370VDC |
| 频率范围 | 47 ~ 63Hz |
| 效率(Typ.) | 76.0% | 80.0% | 84.0% |
| 交流电流(Typ.) | 0.55A/115VAC 0.35A/230VAC |
| 浪涌电流(Typ.) | 冷启动：20A/115VAC 40A/230VAC |
| 漏电流 | <1mA / 240VAC |
| 保护 | 过负载 | 额定输出功率的105%~160% |
| 保护模式:恒电流限制,负载异常条件移除后可自动恢复 |
| 过电压 | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 27.6 ~ 32.4V |
| 保护模式:关闭输出电压,重启后恢复 |

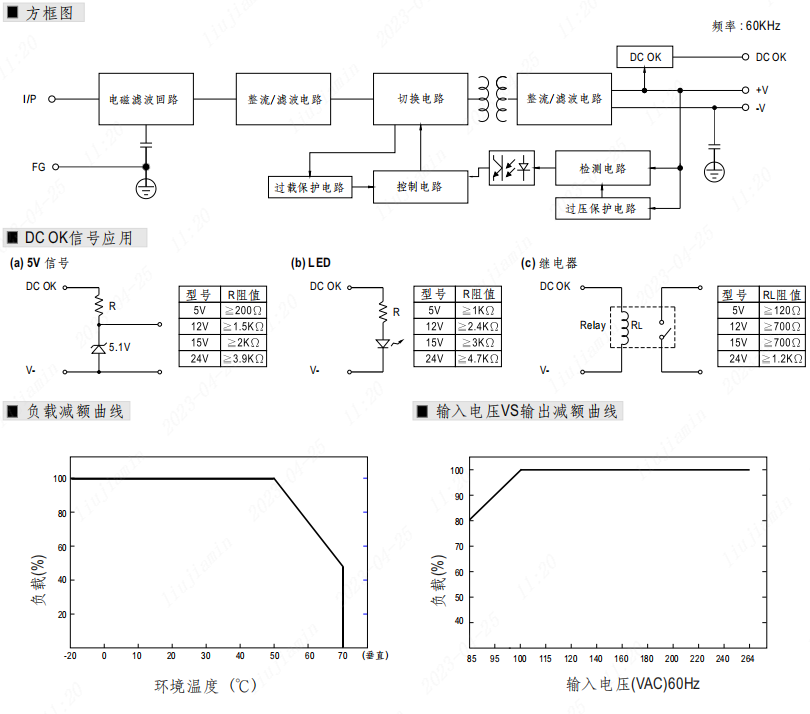

| 功能 | DC OK信号值(最大) | 3.75 ~ 6V / 50mA | 9~13.5V / 40mA | 18 ~ 27V / 20mA |
| 环境 | 工作温度 | -20～+70℃ |
| 工作湿度 | 20 ~ 90% RH,无冷凝 |
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH |
| 温度系数 | ±0.03%/℃ (0～50℃) |
| 耐振动 | 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 |
安规和
电磁兼容 | 安全规范 | UL508,TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1认证通过 |
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B |
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024,BS EN/EN61000-6-1,BS EN/EN61204-3,
A级轻工业标准, EAC TP TC 020 |
