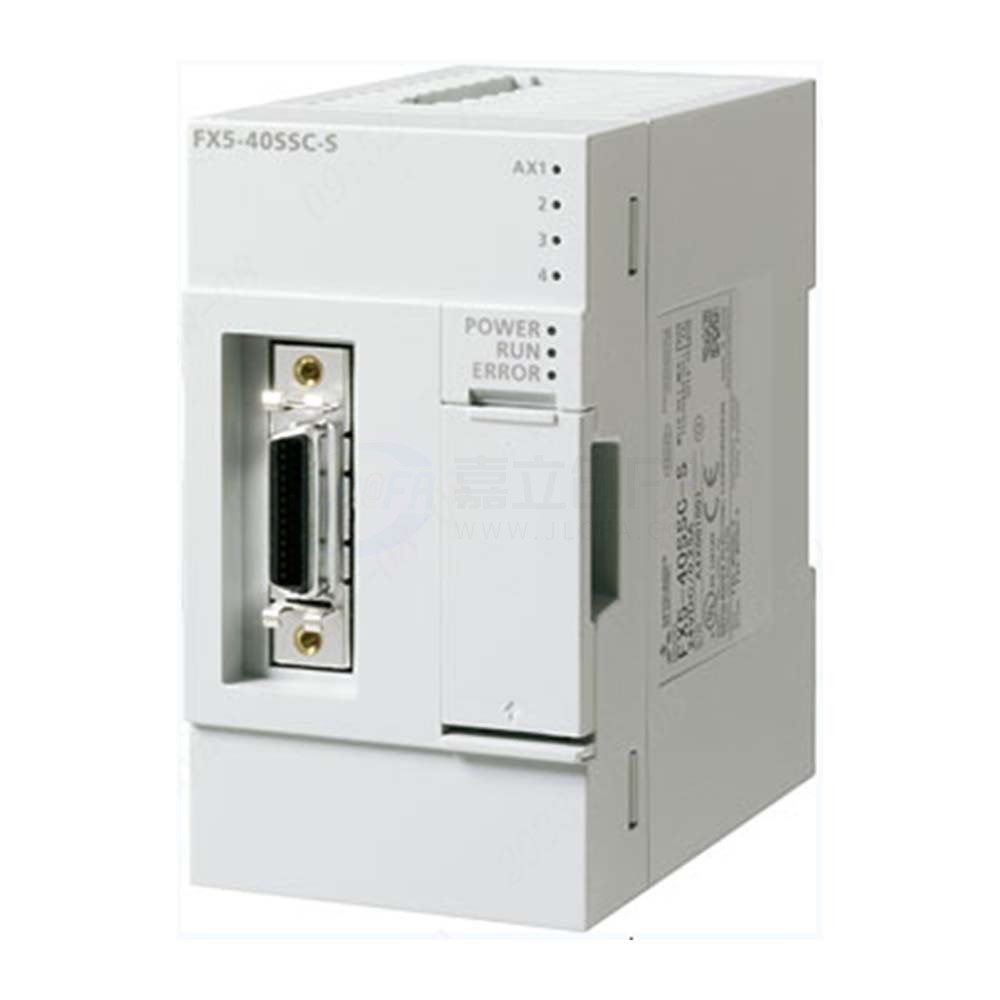

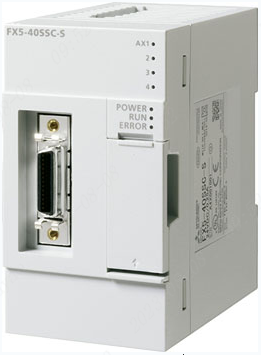

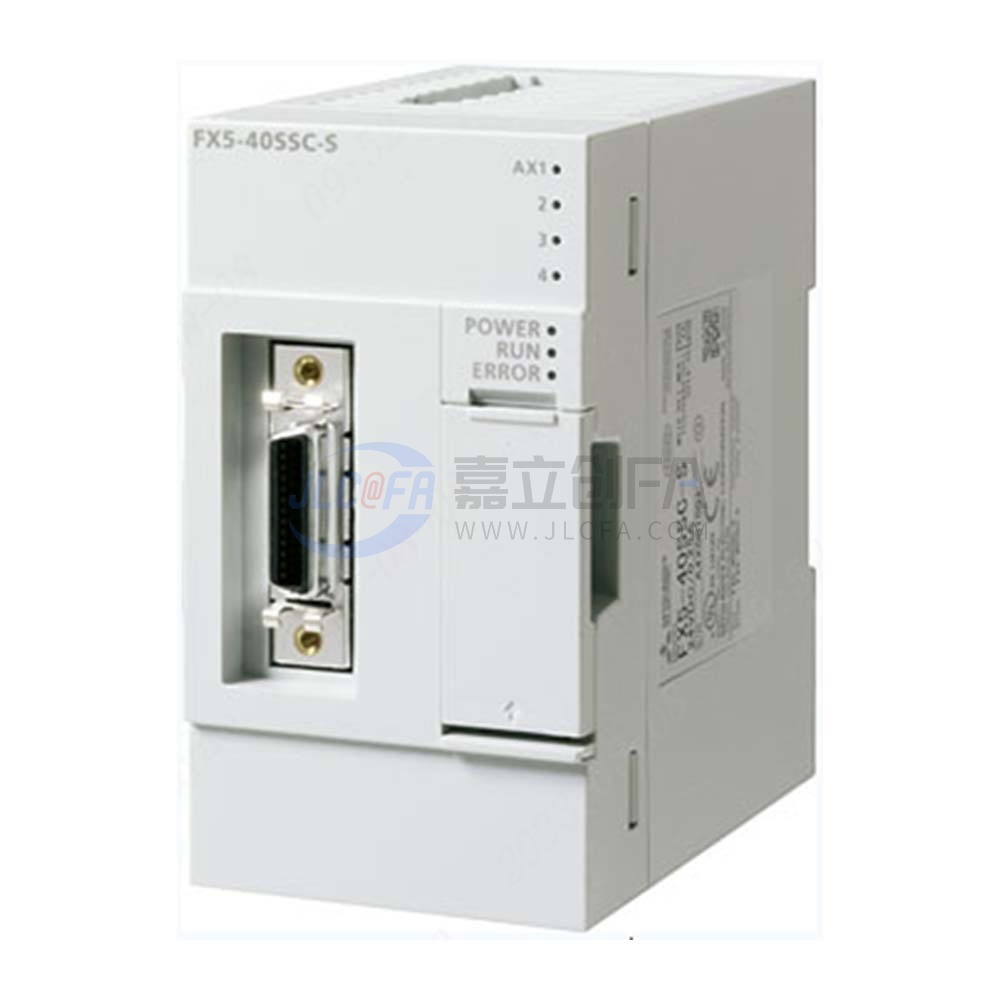

FX5-40SSC-S是三菱FX5U系列一款简易运动模块(定位模块)，直接连接到PLC的输入输出端子上，可起到代替端子排的作用；还可以在远离PLC的场所对输入输出设备接线时，作为中继使用,以减少输入输出接线的时间。

1.精度定位控制：三菱定位模块提供高精度的位置控制功能，能够实现精确的定位和运动控制。它们通常具有高分辨率编码器输入和多种运动控制算法，可以满足各种应用的定位需求。

2.多轴控制：定位模块通常支持多轴控制，可以同时控制多个运动轴。这些模块具有多个独立的运动轴输出，可通过串行或并行接口与主控制器（如PLC）连接，实现多轴的同步和协调运动。

3.快速响应和高速运动：定位模块通常配备快速的运动控制芯片和高性能的控制算法，能够实现快速响应和高速运动。它们可以处理高速运动要求，适用于需要快速定位和高速加减速的应用。

4.丰富的运动指令和功能：定位模块通常提供丰富的运动指令和功能，如绝对/相对位置控制、速度控制、加速度/减速度控制、同步运动等。这些功能可以根据应用需求进行灵活配置和编程。

5.灵活的接口和通信能力：定位模块通常提供多种接口和通信能力，如编码器输入、数字输入输出、模拟量输入输出、通讯接口（如RS485、EtherCAT、CC-Link等），以便与其他设备进行数据交换和集成。

6.可靠性和稳定性：三菱电机的定位模块采用高质量的元件和设计，具有较高的可靠性和稳定性。它们经过严格的测试和验证，能够在工业环境中稳定运行。

*1  在速度·位置切换控制(ABS模式)下，控制单位只可以使用“degree”。

*2“degree轴速度10倍指定功能”有效时为0.01～20000000.00 (degree/min)。

*3  从接收定位启动信号起至BUSY信号变为ON为止的时间。

*4  建议使用AWG24 (0.2 mm²)。

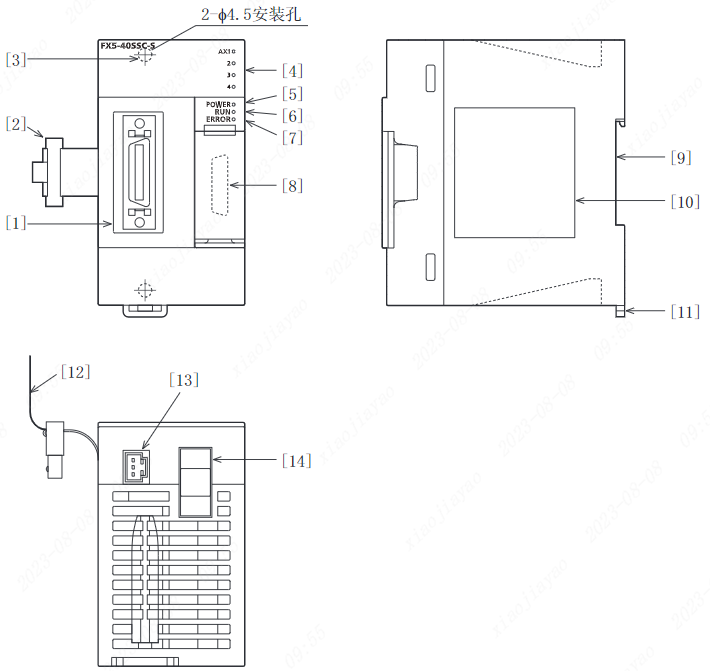

[1]外部输入信号用连接器                                        用于连接机械系统输入、手动脉冲器/INC同步编码器、紧急停止输入的连接器。(26针连接器)

[2]扩展电缆                                                            用于连接CPU模块等的连接器。

[3]直接安装用孔(2-Φ4.5、安装螺栓: M4螺栓)         直接安装时使用的孔。

[4]轴显示用LED(AX1、AX2、AX3、AX4)

[5]POWER LED

[6]RUN LED

[7]ERROR LED

[8]下段扩展连接器                                                 用于在下段连接扩展模块的连接器。

[9]DIN导轨安装用槽                                              可以安装在DIN46277(宽度: 35 mm)的DIN导轨上。

[10]铭牌                                                                记载有串行No.等。

[11]DIN导轨安装用卡扣                                         用于安装至DIN导轨的卡扣。

[12]拔出标签                                                         拔出CPU模块等时使用的标签。

[13]电源连接器                                                      用于连接电源的连接器。

[14]SSCNET电缆连接用连接器                               用于连接伺服放大器的连接器。

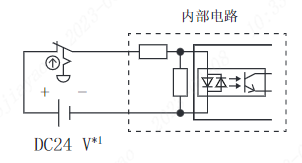

与外部指令信号/切换信号的接口

与紧急停止输入信号的接口

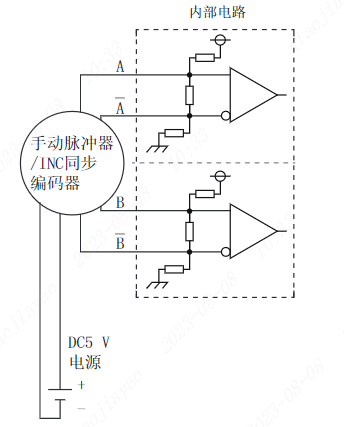

与差分输出型手动脉冲器/INC同步编码器的接口

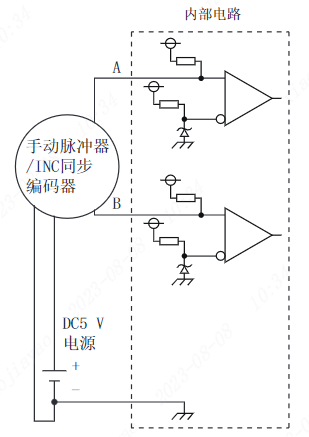

与电压输出类型/开路集电极的手动脉冲器/INC同步编码器的接口
