1 性能参数

三角测量迷你数显型
MLD21 系列

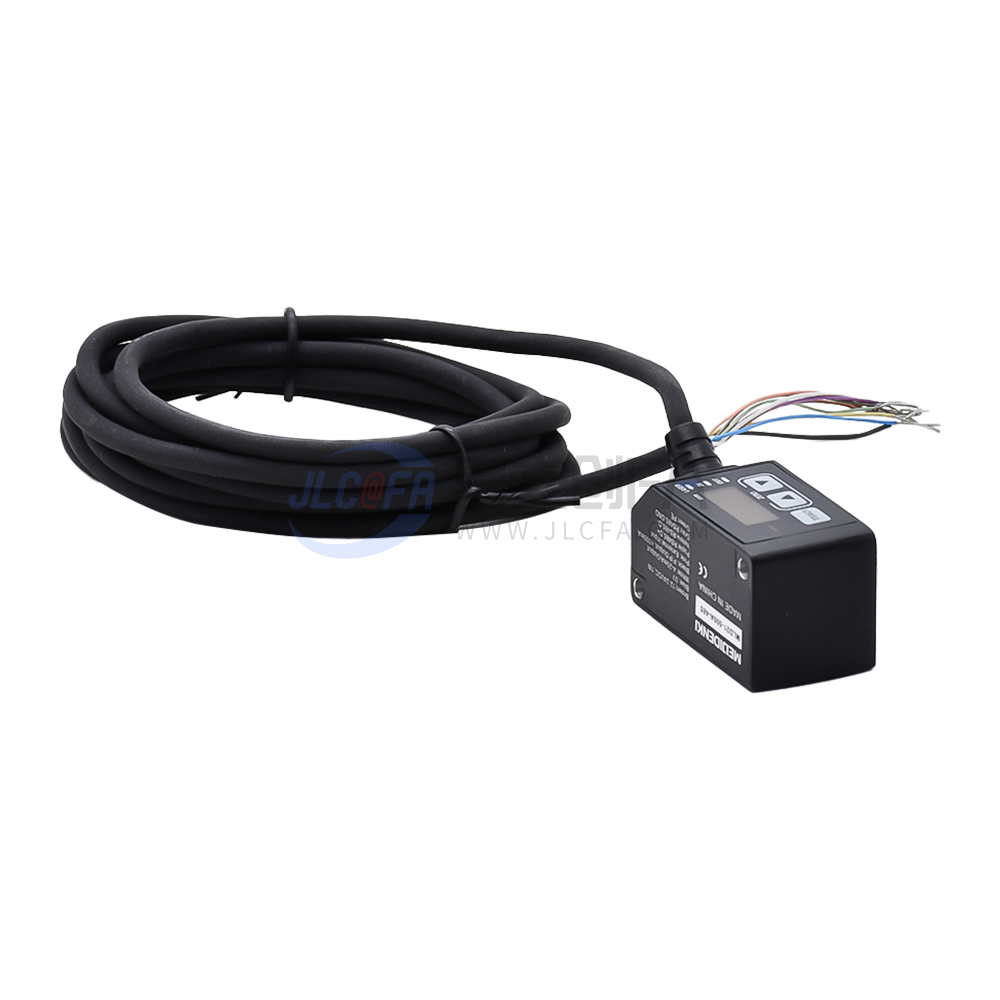

外观
检测方式		漫反射
基准距离		100mm	220mm	500mm
检测距离		65~135mm	120~320mm	300~700mm
光点直径(中心位置)		约136x110μm	约290x238μm	约541×330μm
光源		激光CLASS 2
通讯接口		数位IO/MODBUS RS-485通讯接口支持9,600,14400,19200,38400,57600,115200bps。 (出厂值：115200bps) 支持格式：8,N,1 、8,N,2 、8,O,1 、8,O,2 、8,E,1 、8,E,2
输入电压		12~24VDC±10%,1W
线性精度		±0.1%	±0.2%	(300~500mm)±0.2%(500~700mm)±0.3%
重复精度		70μm	200μm	(300~500mm)300μm(500~700mm)600μm
采样周期		1.5ms/3ms/5ms (出厂值：ms)
模拟输出		电流范围：4~20mA (正常)/22mA (异常),负载阻抗：≤300Ω
数位输出		可选功能：量测范围/比较输出，Push-Pull Output,<100mA
数位输入		可选功能：零点/教导，High-level≥2V,Low-level ≤0.8V
指示灯		激光发射：蓝灯， DO: 绿灯，DI: 黄灯
保护机制		逆电压保护，输出过电流保护，输入电源突波保护，输出突波保护
环境参数	保护等级	IP67
	环境温度	-10℃~+50℃
	环境湿度	35%~85%
	环境照度	3000Lux 及以下
	耐振动性	10~55Hz 双振幅1.5mm,XYZ 各方向2个小时
绝缘阻抗		20 MΩ ormore(500VDC)
耐压材质		500 VAC 50/60 Hz 1min
材质		光学窗：PC;Case: 铝合金；线材：PUR
连接电缆		长度：2m
型号		MLD21-100A-485	MLD21-220A-485	MLD21-500A-485

2 产品尺寸
