1 产品简介

三菱FX3U通信单元是用于扩展三菱FX3U系列PLC的通信能力的设备。它可以通过不同的通信接口与其他设备或系统进行数据交换和通信。

2 产品特点

1.多种通信接口：FX3U通信单元支持多种通信接口，包括以太网、串行端口（RS232、RS422/485）和专用总线（如CC-Link、Profibus等），以满足不同的通信需求。
2.高速通信：通信单元支持高速的数据传输率，以确保快速而可靠的数据交换和控制。这对于实时监控和敏捷的控制应用非常重要。
3.支持多种协议：通信单元可以与其他设备按照各种通信协议进行通信，如Modbus、Ethernet/IP、CC-Link等。这使得FX3U通信单元具有与多种第三方设备集成的能力。
4.灵活的配置和扩展：通信单元允许根据需求进行灵活的配置和扩展。您可以根据实际需求选择合适的通信模块，并通过插槽或网络连接方式将其与控制器连接起来。
5.可靠性和稳定性：通信单元具有高度的可靠性和稳定性，能够在各种工业环境下正常运行。它们设计用于长期稳定的通信和数据交换。

3 性能参数

FX3U-232-BD

项目	规格
额定电压(内部供电)	DC5V
消耗电流(内部供电)	20mA
传送规格	符合RS232C规格
最大传送距离	15m
外部设备连接方法	D-SUB9Pin型连接器
绝缘	不绝缘(通信线路与CPU间)类型的RS-232C通信适配器
通信方式*1	全双工双向
通信速度*1	300/600/1200/2400/4800/9600/19200(bps)
通信种类	MELSOFT连接、MC协议(1C/3C/4C帧)、不规则通信、MODBUS RTU通信、变频器通信、简易 PC间链接、并列链接、通信协议支持
适用机型	FX3U,FX3UC-32MT-LT(-2)

FX3U-422-BD

项目	规格
额定电压(内部供电)	DC5V
消耗电流(内部供电)	20mA
传送规格	符合RS422规格
最大传送距离	50m
外部设备连接方法	8针(母)
绝缘	非隔离
通信方式*1	半双工双向
通信速度*1	9600/19200/38400/57600/115200(bps)
通信种类	MELSOFT连接、MC协议(1C/3C/4C帧)、不规则通信、MODBUS RTU通信、变频器通信、简易 PC间链接、并列链接、通信协议支持
适用机型	FX3U,FX3UC-32MT-LT(-2)

FX3U-485-BD

项目	规格
额定电压(内部供电)	DC5V
消耗电流(内部供电)	40mA
传送规格	符合RS485、RS422规格
最大传送距离	50m
外部设备连接方法	欧式端子台
绝缘	非绝缘(通信线和序列器本体之间的非绝缘)
通信方式*1	半双工双向
通信速度*1	非顺序计算机连接：300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200（bps）并联连接：115200（bps）简易PC间链接：38400（bps）逆变器通信：4800 / 9600 / 19200（bps）
通信种类	MELSOFT连接、MC协议(1C/3C/4C帧)、不规则通信、MODBUS RTU通信、变频器通信、简易 PC间链接、并列链接、通信协议支持
适用机型	FX3U,FX3UC-32MT

FX3U-ENET-L

项目	规格
额定电压(内部供电)	DC5V
消耗电流(内部供电)	40mA
传送规格	以太网接口
最大传送距离	100m
外部设备连接方法	RJ45连接器
绝缘	非绝缘(通信线和序列器本体之间的非绝缘)
通信方式*1	全/半双工双向
通信速度*1	10Mbps或100Mbps
通信种类	MELSOFT连接+ MC协议+数据监测≦4连接可以连接到基本单元的数量：4固定缓冲通信连接：2个的连接最大值（C1，C2） MELSOFT连接+ MC协议：2连接起来（C3，C4）
适用机型	FX3U，FX3UC，连接FX3UC FX3UC-1PS 5V 或FX2NC-CNV-IF

FX3U-USB-BD

项目	规格
额定电压(内部供电)	DC5V
消耗电流(内部供电)	15mA(序列的内部供电) 30mA(个人电脑的USB连接器开始供电)
传送规格	符合RS422、USB规格
最大传送距离	5m
外部设备连接方法	USB
通信方式*1	全/半双工双向
通信速度*1	10Mbps或100Mbps
适用机型	FX3U,FX3UC-32MT

FX3U-16CCL-M

项目	规格
额定电压	DC24V(+20% -15%)(外部供电) DC5V(内部供电)
消耗电流(外部供电)	240mA
输入输出点数	8
传送规格	符合RS485规格(总线)
最大传送距离	1200m
外部设备连接方法	专用cc-Link电缆或专用高性能cc-Link电缆
绝缘	非绝缘(通信线和序列器本体之间的非绝缘)
通信方式*1	帧同步方式
可支持波特率	156kb/s,625kb/s,2.5Mb/s,5Mb/s和10Mb/s中进行选择(用旋钮开关)
通信特点	允许FX3G/FX3GC，FX3U/FX3UC系列PLC在CC-Link中作为主站使用多达8个远程I/O站以及8个远程设备站可以被连接到主站上
适用机型	FX3G，FX3U( 2.20版或者更新版),FX3GC，FX3UC(2.20版或者更新版), 不能用在FX2N-32ASI-MAS－－接口主站模块

FX3U-ENET-ADP

项目	规格
额定电压(内部供电)	DC5V
消耗电流(外部供电)	30mA
传送规格	以太网接口
最大传送距离	100m
外部设备传输方法	基带
通信方式*1	全/半双工双向
通信种类	MELSOFT连接、MC协议的通讯、MELSOFT和直接连接(简单连接)、时间设定功能、MELSOFT诊断功能、数据监视功能
通信速度	10Mbps或100Mbps
适用机型	FX3U，FX3UC，FX3G，FX3GC;连接FX3G,必须要FX3G-CNV-ADP进行转换;连接FX3U时,必须要FX3UC-32MT-LT(-2)

FX3U-232ADP-MB

项目	规格
额定电压(内部供电)	DC5V
消耗电流(外部供电)	30mA
传送规格	RS-232C
最大传送距离	15m
外部设备连接方法	D-SUBPin型连接器
绝缘方式	光电耦合器绝缘
通信方式*1	全双工双向
通信种类	MODBUS通信
通信速度	(2012年7月以后被制造了的产品) 300/600/1200/2400/4800/9600/19200/38400/57600/115200(bps) 无次序通信链接计算机 300/600/1200/2400/4800/9600/19200/38400(bps)
适用机型	FX3U，FX3UC，FX3G，FX3GC;连接FX3G,必须要FX3G-CNV-ADP进行转换;连接FX3U时,必须要FX3UC-32MT-LT(-2) (与FX3G连接时，FX3G-CNV-ADP是很必要的。与FX3U连接时FX3UC-32MT-LT(-2)的连接，功能扩展板是很必要的)

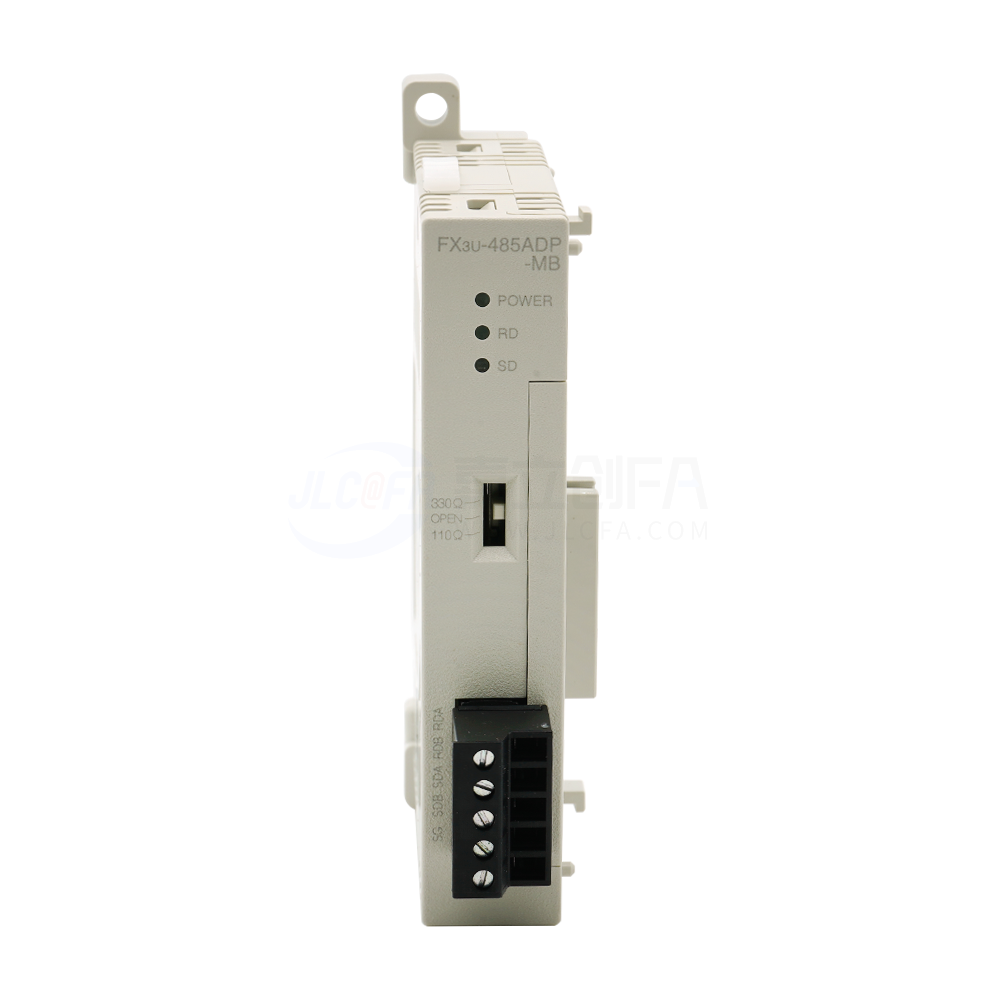

FX3U-485ADP-MB

项目	规格
额定电压(内部供电)	DC5V
消耗电流(外部供电)	30mA
传送规格	RS-422、RS-485规格
最大传送距离	500m(连接设备(FX2N-485-BD，FX1N-485-BD， FX3U-485-BD，FX3G-485-BD在内的好总延长50米以下）)
外部设备连接方法	欧式端子台
绝缘方式	光电耦合器绝缘
通信方式*1	半双工双向
通信种类	MODBUS通信
通信速度	(2012年7月以后被制造了的产品) 300/600/1200/2400/4800/9600/19200/38400/57600/115200(bps) 无次序通信链接计算机 300/600/1200/2400/4800/9600/19200/38400(bps)
适用机型	FX3G： V 1.00以后：MODBUS，逆变器通信以外的通信功能 V 1.10以后：逆变器通信功能 V 1.30以后：MODBUS通信功能 FX3U： V2.20以后：MODBUS通信以外的通信功能 V2.40以后：MODBUS通信功能 FX3GC： V1.40以后：全通信功能 FX3UC： V1.00以后：MODBUS通信以外的通信功能 V2.40以后：MODBUS通信功能与FX3G连接时，FX3G-CNV-ADP是很必要的。与FX3U连接时FX3UC-32MT-LT(-2)的连接，功能扩展板是很必要的

4 产品尺寸

FX3U-232-BD

FX3U-422-BD

FX-485-BD

FX3U-ENET-L

FX3U-USB-BD

FX3U-16CCL-M

FX3U-ENET-ADP

FX3U-232ADP

FX3U-485ADP
