转轴属于高精度轴类产品,可用于滚轮、同步轮等其他衬套类产品进行配合使用,实现传递动力以及传输物体的功能拥有尺寸和形位公差,同时还能选择多样的可选加工方案。
特点1:具有高精度的尺寸公差和形位公差,被广泛应用于各种精密设备中。
特点2:用于传递动力、传送物体等旋转用途的轴,与轴承、滚轮、同步带轮配合使用。
特点3:可选用多种追加工方案,以满足不同的使用环境。
特点4:无电解镀镍的表面处理和SUS304材质的产品,拥有良好的防腐蚀性能。
转轴一般采用无电解镀镍或者发黑处理,在设备模块中主要起到连接两个固体并允许两者之间做转动的机械装置。
(1)与平皮带滚轮输送结构,连接滚轮带动平皮带运行,从而实现运输物体的作用。
(2)同步带轮转动结构,作为从动轴,马达带动同步带轮,同步带轮与作为从动轴的转轴连接,从而实现反向传动功能。
(3)轴承、联轴器转动结构,通过连接轴承和联轴器实现同时传动的作用。
一、防锈
1、金属本身的化学成分和结构易影响腐蚀,可采用防锈能力较强的材质(SUS304\SUS316)。
2、表面处理并非全部都有防锈能力,所以请采用防锈能力强的表面处理(镀硬铬\发黑)
3、金属表面光洁度,减缓生锈的对策:选择加工精度较高的产品。
4、金属表面接触的介质成分,避免与易使材料生锈的介质接触,如手汗。可以定期喷涂防锈油。
5、环境温度和适度较高,金属也易腐蚀,应当保持低湿度环境和地温度环境
二、产品选型方法

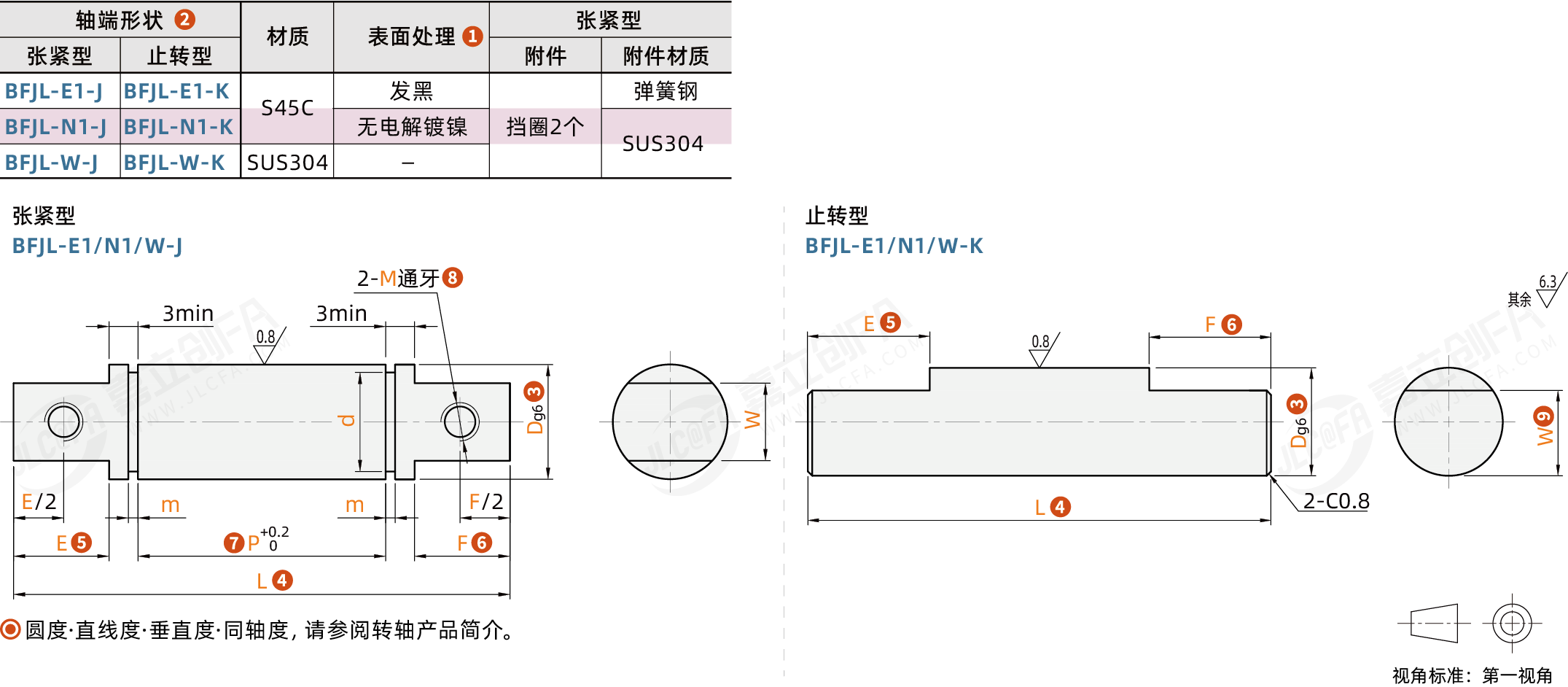

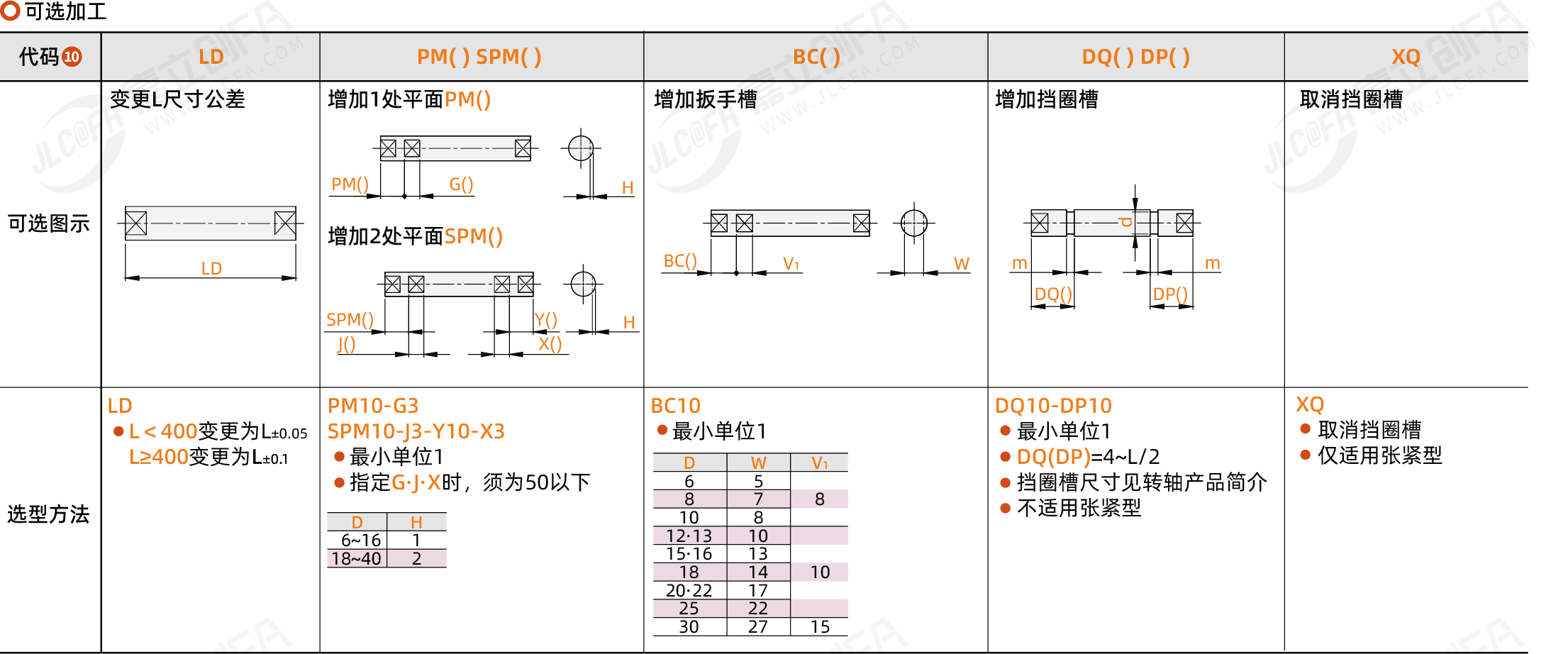

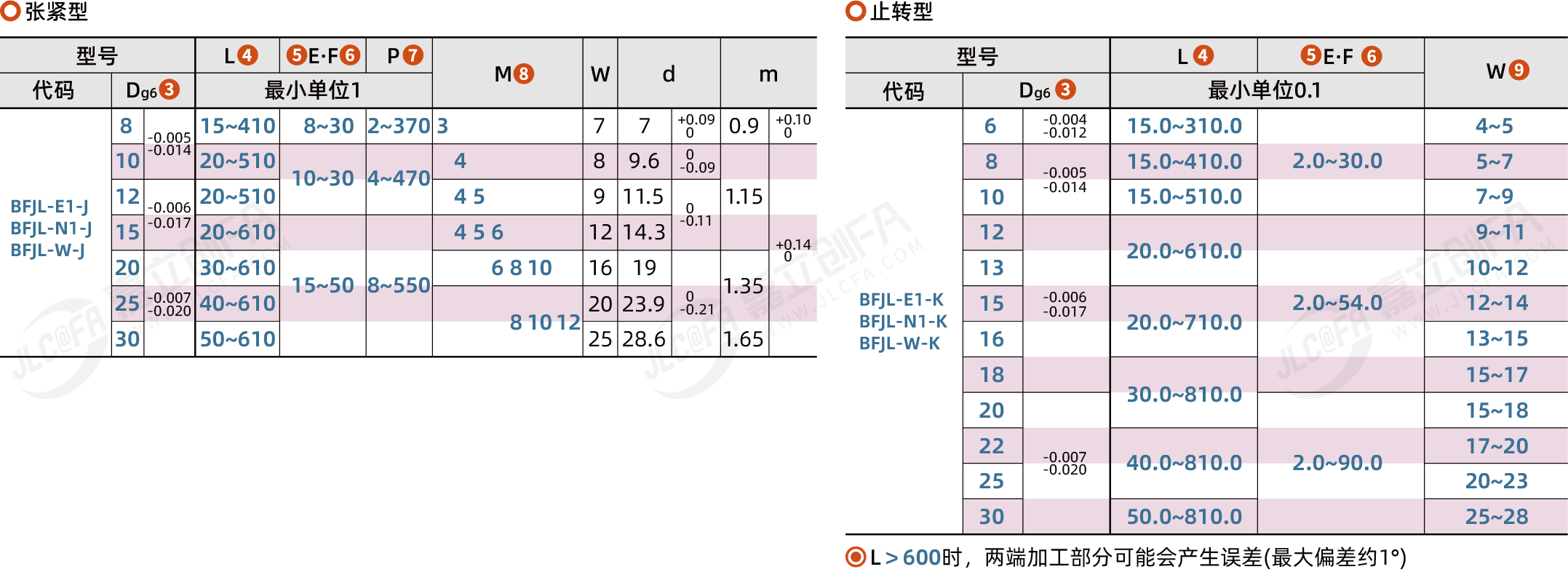

产品形状筛选:
类型\轴端形状:
材质\硬度\表面处理:
三、转轴、驱动轴各轴径对应的挡圈槽详细尺寸
D | d | 沟槽宽度m | 适用挡圈 | ||
2 | 1.2 | +0.06 0 | 0.4 | +0.05 0 | GB/T E型1.2 |
2.5 | 1.5 | 0.5 | GB/T E型1.5 | ||
3 | 2 | GB/T E型2 | |||
4 | 3 | 0.7 | +0.1 0 | GB/T E型3 | |
5 | 4 | +0.075 0 | GB/T E型4 | ||
6 | 5 | GB/T E型5 | |||
7 | 6 | 0.9 | GB/T E型6 | ||
8 | 7 | 0 +0.09 | GB/T E型7 | ||
9 | 8 | +0.14 0 | GB/T E型8 | ||
10 | 9.6 | 0 +0.09 | 1.15 | GB/T C型10 | |
11 | 10.5 | 0 -0.11 | GB/T C型11 | ||
12 | 11.5 | GB/T C型12 | |||
13 | 12.4 | GB/T C型13 | |||
14 | 13.4 | GB/T C型14 | |||
15 | 14.3 | GB/T C型15 | |||
16 | 15.2 | GB/T C型16 | |||
17 | 16.2 | GB/T C型17 | |||
18 | 17 | 1.35 | GB/T C型18 | ||
19 | 18 | GB/T C型19 | |||
20 | 19 | 0 -0.21 | GB/T C型20 | ||
21 | 20 | GB/T C型21 | |||
22 | 21 | GB/T C型22 | |||
23 | 22 | GB/T C型23 | |||
24 | 22.9 | GB/T C型24 | |||
25 | 23.9 | GB/T C型25 | |||
26 | 24.9 | GB/T C型26 | |||
28 | 26.6 | 1.65 | GB/T C型28 | ||
29 | 27.6 | GB/T C型29 | |||
30 | 28.6 | GB/T C型30 | |||
32 | 30.3 | 0 -0.25 | GB/T C型32 | ||
35 | 33 | GB/T C型35 | |||
40 | 38 | 1.9 | GB/T C型40 | ||
45 | 42.5 | GB/T C型45 | |||
50 | 47 | 2.2 | GB/T C型50 |
