圆螺母
图片仅供参考
分享至

圆螺母

条件筛选
种类: 圆螺母
产品型号
请先点击左侧选项 开始选型
材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 使用方法
  • 注意事项
1 产品简介

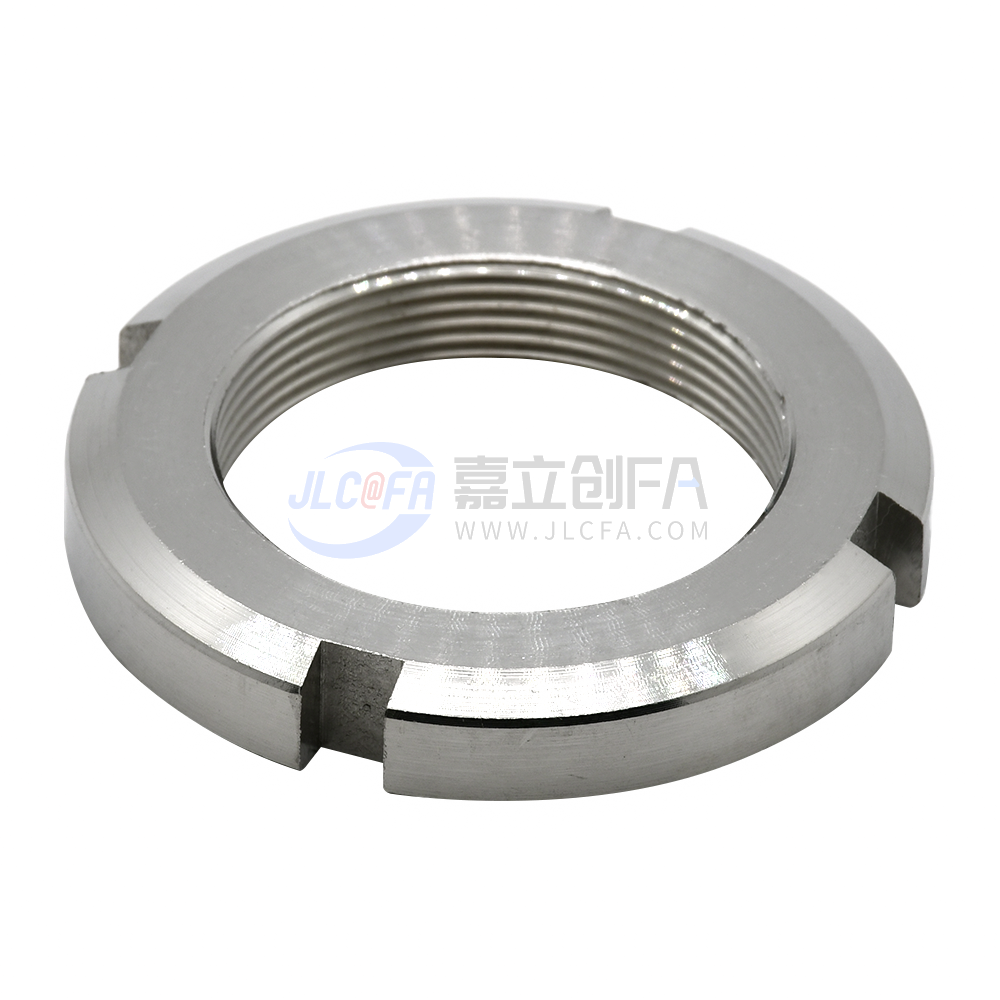

圆螺母主要用于轴端锁紧,通常与止退圈一起使用,一般为细牙螺纹 。小圆螺母用于固定传动及转动零件的轴向位移,也常配合止退垫圈,锁紧滚动轴承的内圈。螺母装拆需用勾形扳手。



2 产品特点

特点1:易于安装:圆螺母通常是用手或钳子旋转便可安装,因此非常易于安装和操作。这也减少了安装时间和劳动力成本

特点2: 使用寿命长:圆螺母通常采用高质量的材料制造,因此比其他紧固件使用寿命更长久。它能够抵抗强大的振动和冲击,因此持久性得到了保证。

特点3:能够承受高压力:由于圆螺母是用于紧固连接的,它能够承受高级别的压力和重量,轻松应对高耐力和高负载的任务。

特点4:可以用于多种应用:圆螺母是一种非常通用的紧固件,能够用于机械设备、建筑、汽车、电子设备等领域。这也使得圆螺母成为了一种非常方便的解决方案,节省了不同领域使用不同紧固件的麻烦。

特点5: 具有很强的适应性:圆螺母能够被制造为各种不同形状和大小的规格,以适应不同的应用程序。因此,可以根据具体要求,选择合适的圆螺母。


3 使用方法

圆螺母的装拆中,须用一种专用工具:钩形扳手(又称月牙扳手),圆螺母其外周开四个缺口,可用月牙扳手旋紧在圆螺母外圆周上,利用杠杆原理转动圆螺母,实现圆螺母的旋入和旋出。


圆螺母通常有两种安装形式:



1)  轴类零件:成对使用,用于轴上零部件的定位和锁紧。调整好轴上零部件的位置,两个一样的圆螺母拧在轴外螺纹上,即第一个圆螺母压紧零部件,第二个圆螺母附加一个拧紧力矩压紧第一个圆螺母,在螺母预紧力的作用下使得连接可靠,可用以防止轴上零部件的轴向位移。双螺母防松,安装定位形式如图(1)所示;

2) 滚动轴承:配止动垫圈使用,用于销轴的防松。需要锁紧位置的轴端加工出卡槽,销轴连接两个部件后,止动垫圈的内齿顺着卡槽压紧被锁紧零部件,再用一只圆螺母旋入轴端外螺纹,压紧止动垫圈,止动垫圈的外齿卡入圆螺母外圆周的缺口内。单圆螺母配合止动垫圈锁紧,锁紧形式如图(2)所示。


4 注意事项

圆螺母安装时应注意下面两个事项:

1) 圆螺母安装使用时有倒角的一面应该压紧定位零件,因为止动垫圈位于定位零件和圆螺母之间,止动垫圈上的外齿有一定的角度,这样止动垫圈和圆螺母会契合在一起,若倒角的一面朝外的话,止动垫圈与螺母配合时,会把止动垫圈上外齿压平,止动垫圈的材料多为高强度的弹簧钢,如65Mn,强度大、脆性强,容易被压断,这样就失去了防松的效果。
2) 止动垫圈内外都有齿,内齿应朝向圆螺母,止动垫圈作为标准件,内齿和外齿的出厂时就向同一侧弯曲,安装时内齿卡在轴端外螺纹的卡槽内,当圆螺母旋紧就位后,止动垫圈中再有一个外齿卡在圆螺母的缺口处,这样圆螺母就被固定了,能有效的防止松动
