球头材质
M 螺纹公称直径(mm)
定位珠 负载可变型
图片仅供参考
分享至

定位珠 负载可变型

条件筛选
种类: 定位珠主体材质: SUS304类型: 负载可变型
产品型号
请先点击左侧选项 开始选型
材质图 拆分 参数图

  • 产品简介
  • 产品特点
  • 使用方法
  • 注意事项
  • 使用案例
1 产品简介

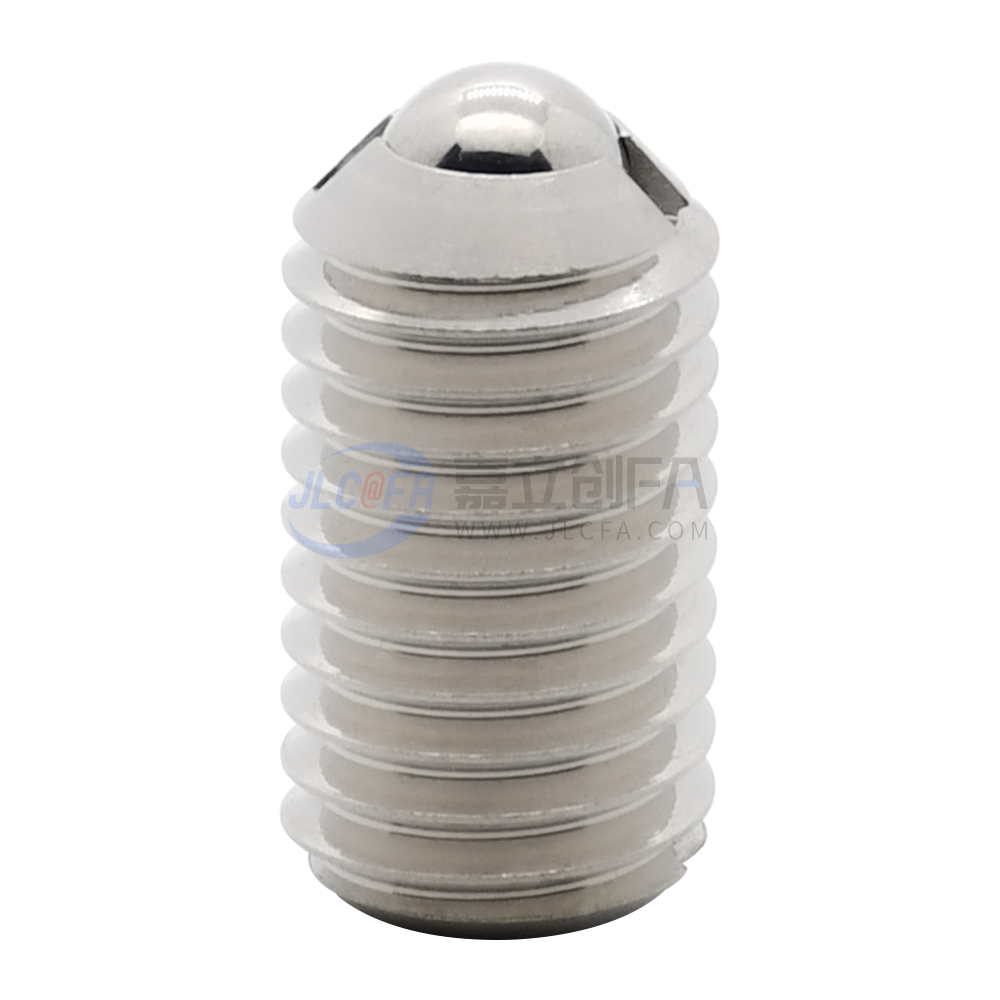

定位珠,又称作波珠螺丝、波仔螺丝、球头柱塞、碰珠、钢珠紧定弹簧螺丝等,依靠弹簧将前端球头顶出一定的行程,可用于工件的临时定位,分度调整等。此系列通过转动螺帽、压缩内部弹簧、可自由变更负载。

定位珠螺丝 不锈钢球头柱塞 负载可变型 现货|价格|参数|样本|图片


2 产品特点

特点1:前端部有扳手槽。后方的内六角孔用于变更负载,不能用于紧固。为一字槽安装。

特点2:球头柱塞结构简单,先端球头依靠内部弹簧顶出固定的行程,克服弹力压入球头即可释放。


3 使用方法

1、朝前、后反向调节(球头)螺帽,可根据客户需要只有变更紧固负载。


2、调整完毕后拧入后方螺帽,可防止前方螺帽的松动



4 注意事项

关于柱塞的载荷、行程

1、最小载荷(初始载荷):柱塞的球或销开始下沉的载荷。

2、最大载荷:柱塞的球或销完全下沉的载荷。

3、柱塞的载荷在最小和最大之间呈直线变化

4、行程:球或销能够沉入主体内部的长度。


5 使用案例

1、用于定位模具



2、用于顶出工件


3、用于钻孔定位夹具



4、用作限位开关


5、用作安全阀
