工业滑轨 重载型 打开/闭合锁定内轨不可抽出 76宽·三段式
图片仅供参考
分享至

工业滑轨 重载型 打开/闭合锁定内轨不可抽出 76宽·三段式

条件筛选
种类: 工业滑轨宽度系列: 76宽材质: SPCC特征: 内轨不可抽出段数: 三段式表面处理: 环保镀蓝白锌
产品型号
请先点击左侧选项 开始选型

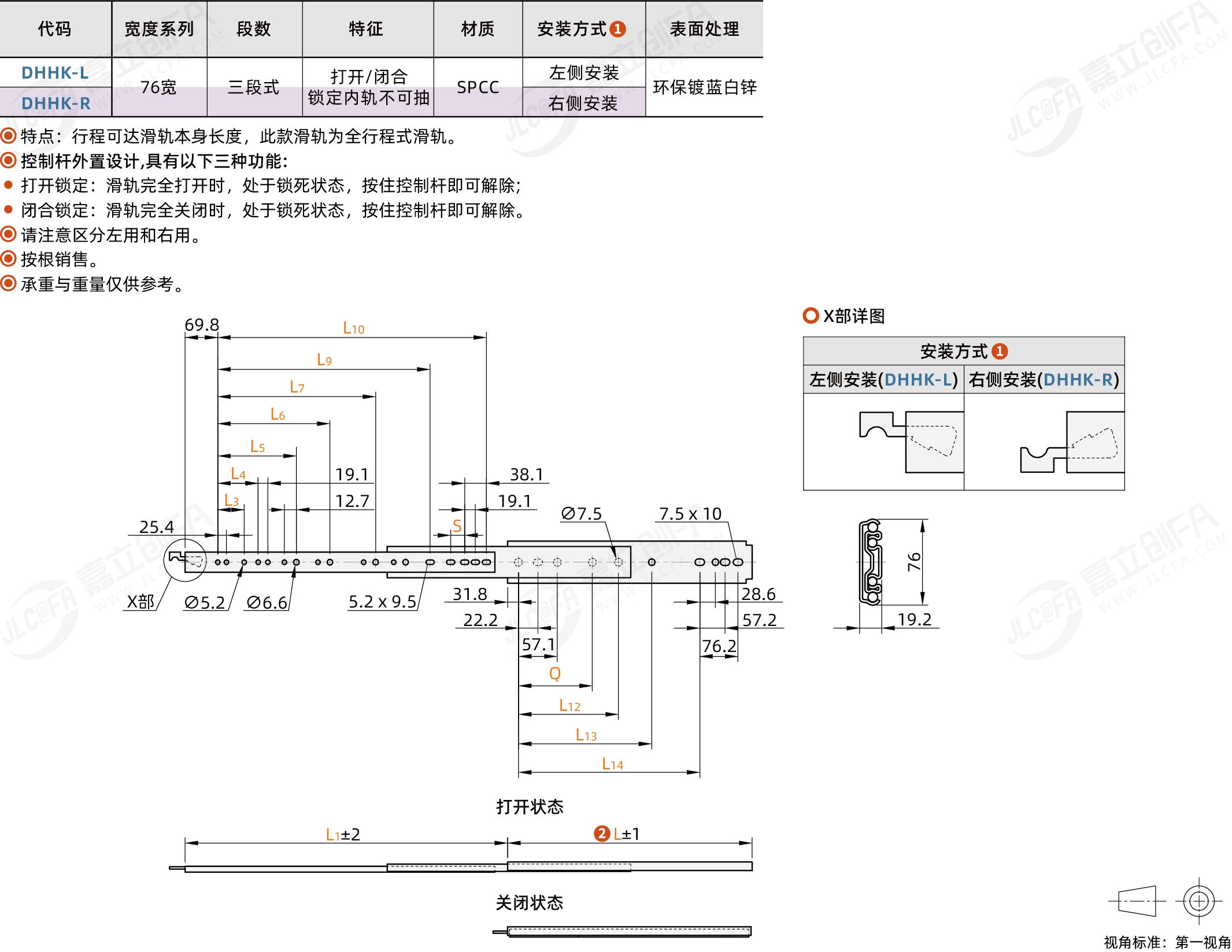

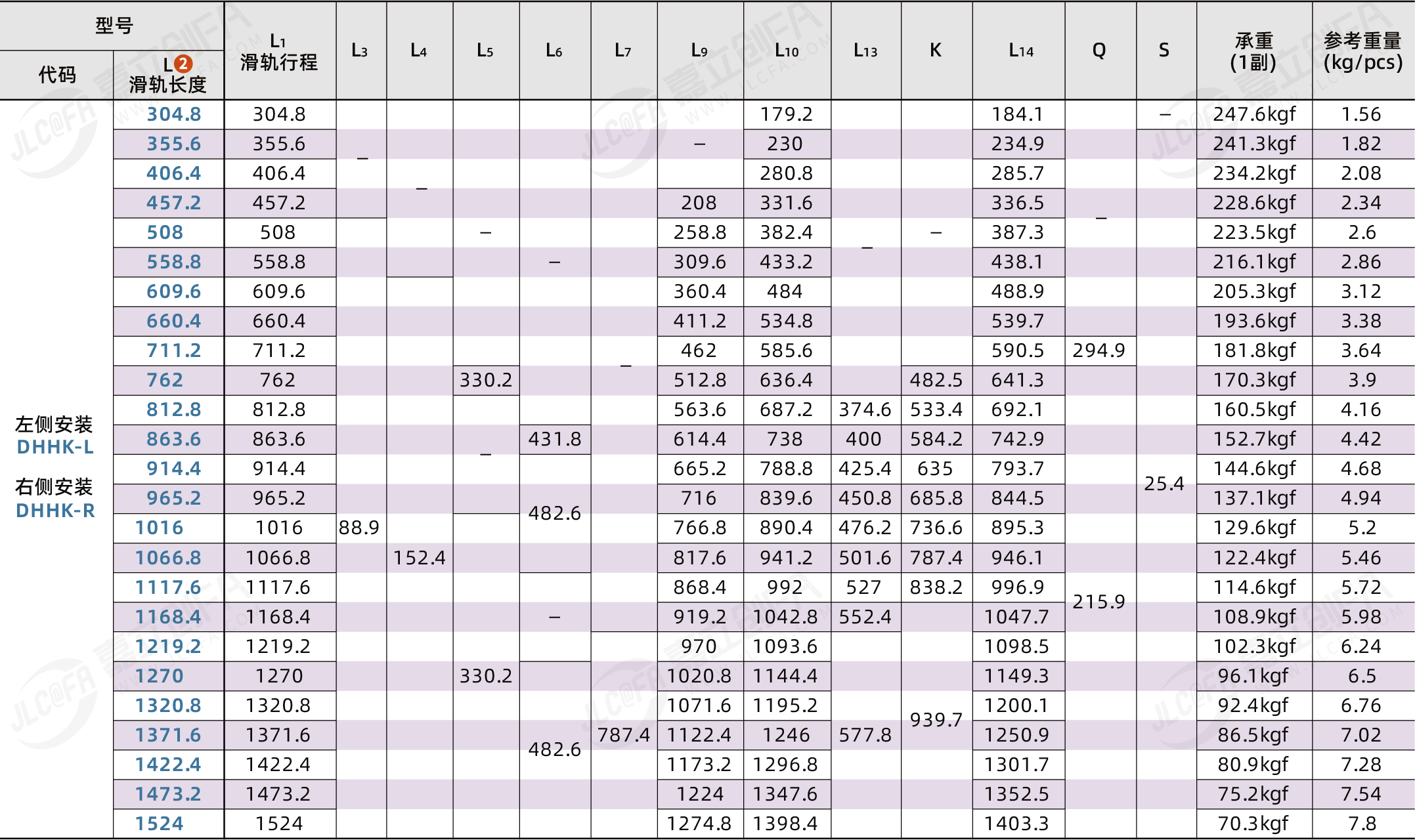

材质图 拆分 参数图



  • 产品简介
  • 产品特点
  • 使用方法
  • 注意事项
1 产品简介

工业滑轨又称导轨、滑道、是指固定在家具的柜体上,供家具的抽屉或柜板出入活动的五金连接部件。


2 产品特点

特点1行程可以达到滑轨本体长度,全行程全伸展型滑轨


3 使用方法

1. 打开/闭合锁定,内轨可抽出

2. 对工业滑轨和安装孔干涉部分安装时,请移动工艺孔至安装孔的上方后进行安装。


4 注意事项

1.请保持同一水平状态安装,否则将大幅降低负载性能

2.表中承载为抽屉侧滑轨伸出时滑轨中部的静载荷


选型未完成,无法生成零件模型,请优先完成零件选型
