钢制直线模组 KK86系列
图片仅供参考
分享至

钢制直线模组 KK86系列

条件筛选
种类: 钢制直线模组系列: KK系列品牌: 嘉立创传动: 丝杠传动底座: 钢制使用环境: 一般环境底座宽度: 86mm类型: 标准型
产品型号
JKK86 -
【导程(去填写>)】
-
【精度等级(去填写>)】
-
【轨道长度(去填写>)】
-
【滑块类型(去填写>)】
-
【电机连接法兰(去填写>)】
-
【护盖(去填写>)】
-
【外挂光电开关(去填写>)】
-
【联轴器(去填写>)】
重置
材质图 拆分 参数图



  • 产品简介
  • 产品特点
  • 注意事项
  • 寿命计算
1 产品简介

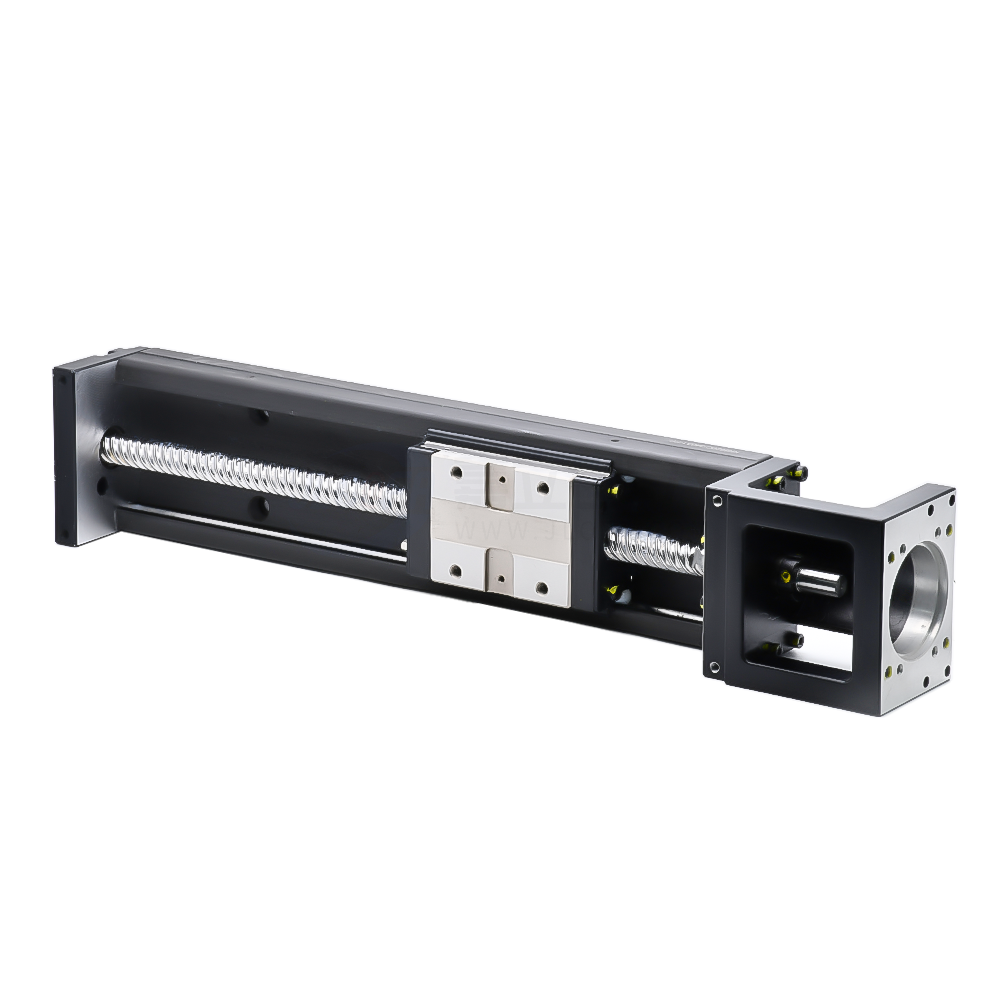

JKK钢制直线模组主要是透过模组化之设计,将滚珠丝杆和线性滑轨整合在一起,因此可提供具有高精度、快速安装、选用、高刚性、体积小、节约空间等特性。

籍由高精度之滚珠丝杆做为传动机构,以及配合最佳化设计之U型轨道作为引导机构,来确保精度与刚性之需求。



2 产品特点

特性

Ø 设计及安装容易

Ø 体积小重量轻

Ø 高精度

Ø 高刚性

Ø 配备齐全

Ø 最适化设计

 轨道结构由有限元素分析,得到最好刚性与重量如下图所述:




模块化

JKK钢制直线模组主要是透过模组化之设计,整合滚珠丝杆和线性滑轨,可以节省以往传动平台经过导引和驱动元件之选用、安装校验、体积大,占空间等缺点。因此JKK钢制直线模组可提供快速选用、安装、体积精简、高刚性等特性,可大幅减少客户的使用空间与时间。


四方向等负荷

轨道和滑块之间的回流系统,其滚珠与珠槽接触面采用2列歌德牙型设计,具有45度接触角特性,该设计可使得模组可承受四方向等负荷能力。


高刚性

轨道构型采用U型断面,并透过有限元素分析软体的设计,在体积与刚性上取得平衡点,使得轨道具有高刚性、体积精简、重量轻等特性。

惯性矩                                     image.png

image.png                                            image.png

lx 延著X轴惯性矩

ly 延著Y轴惯性矩


规格多样化

针对各种不同的使用需求,开发出下列多种规格,提供客户以使用需求、空间。负载来选用。

   image.png                                         image.png

JKK钢制直线模组可另外选购铝护盖,电机连接法兰,极限开关。

² 铝护盖:可到哪告知异物、杂质进入模组内影响其使用寿命、精度、顺畅度

² 电机连接法兰:可将各种不同马达锁固于模组之上

² 极限开关:提供滑块定位,启动原点以及防止滑块超过行程之安全机制。



3 注意事项

注意事项

JKK钢制直线模组属于机电设备,为维护使用者安全,在选择机型及实际操作本产品之前,请务必了解产品运动方式及下列注意事项并依照指示使用。若未依照本注意事项使用本产品而造成功能异常、损坏或者其他事故,本司概不负责。



人身安全

本产品适用于工业用途,不可应用在直接与人命或人员福祉相关的保安元件上。

本产品操作运转时,人员应维持在机械动作范围外,以免夹伤或发生其他安全事故。

本产品勿装置在火源、易燃、可燃气体附近,以防火灾。



储放与安装

搬运时应避免坠落或者碰撞。

储放本产品时,建议平放并应妥善包装,避免暴露于高温、低温、潮湿环境。

切勿自行拆解或者改装本产品,以免异物机内或者产品破坏,造成功能异常或安全事故。

安装时应将本产品锁固,以免因振动松脱。

安装联轴器及马达时,须选用适当的元件,并注意对准轴中心线后将螺丝锁固,切勿强行安装。



操作使用

操作时须依照型录记载的额定条件,例如最高转速,负荷等,以免造成功能损坏或者安全事故。

应避免粉尘、切屑等异物侵入滚珠循环系统内,造成损坏、寿命减短或功能异常。

操作工作环境应在80℃以下,若需应用在高温场所,请与我司沟通。

环境特殊时,如:强大振动、真空室、无尘室、腐蚀化学物、有机溶剂或者药剂、极高温或者低温、潮湿溅水、油滴、油雾、重负荷等,请与本司确认本产品适用条件。



维护

初次使用前先将润滑油脂补满,请注意油品种类,不同润滑脂不可混用。

正常使用状况下,建议每行走100km应检查运转状况一次,清除积污,并补充润滑油脂,滑轨及螺杆均应保持润滑。



4 寿命计算

寿命

线性滑轨承受负荷并运作时,珠道表面与钢珠因不断地受到循环应力的作用,一但到达滚动疲劳的临界值,接触面就会开始产生疲劳破损,并在部分表面发生鱼鳞状薄片的剥落现象,此种现象叫做表面剥离。寿命的定义即为珠道表面即钢珠因材料疲劳而产生表面剥离

时为止的总运行距离。

额定寿命

直线模组的寿命,具有很大的分散性,即使是同一批制造的产品,在相同的运动状态下使用,寿命也会所有不同。因此额定寿命即用来定义JKK直线模组在操作过程中寿命的基准。

额定寿命计算

模组寿命计算可分为两部分进行,包括线性滑轨与滚珠丝杆,并以计算过程中数值较小者为该模组之额定寿命。其计算式分别如下:

线性滑轨


滚珠丝杆及轴承




水平安装,侧挂安装,倾斜安装(角度<30°)时,模组寿命以线性滑轨的寿命为准;垂直安装、倾斜安装(角度>30°)时,模组寿命则以螺杆或固定端轴承寿命(取其小者)为准。



请先选择型号
